ZL Type Elastisk Pin Gear Kobling

ZL Type Elastic Pin Gear Coupling er klassificeret som en kraftig forbindelseskomponent, der bruger ikke-metalliske elastiske elementer. Det er en sjælden hybridkobling på markedet, der unikt integrerer gearkoblingernes transmissionskarakteristika med de stødabsorberende egenskaber fra elastiske stifter. I modsætning til konventionelle elastiske stiftkoblinger - som ofte lider af begrænsningen af ​​lavt bærende lofter - trækker dette produkt på de højbelastningsstrukturelle egenskaber ved gearkoblinger. Ved at anvende MC nylon elastiske stifter som kernetransmissionsmediet øger det drejningsmomentbærende kapacitet betydeligt, samtidig med at det samlede installationsfodaftryk reduceres.

Designfunktioner

Den overordnede struktur af ZL Type Elastic Pin Gear Coupling har gennemgået målrettet optimering, der kombinerer designfordelene ved både gearstrukturer og elastiske tapstrukturer. Alle bearbejdningsdimensioner og monteringsstandarder overholder nøje nationale standarder, hvilket gør koblingen kompatibel med langt størstedelen af ​​tungt transmissionsudstyr.

Unikt halvcirkulært rilleindgrebsdesign: De ydre kanter af de to koblingsflanger og den indvendige kant af den ydre bøsning er bearbejdet med matchende halvcirkulære riller designet til sikkert at sidde og fastgøre nylontransmissionsstifterne. Kraften overføres fra drivendeflangen til den ydre muffe og efterfølgende - via stifterne - til drivendeflangen; denne transmissionslogik sikrer stabilitet og ensartet kraftfordeling.

- Defineret temperaturdriftsområde: Velegnet til standard industrielle værkstedsmiljøer, koblingen fungerer inden for et tilladt temperaturområde på -20°C til +70°C, og opfylder derved driftskravene for det meste generelt kraftigt udstyr, der bruges i indendørs og semi-udendørs omgivelser.

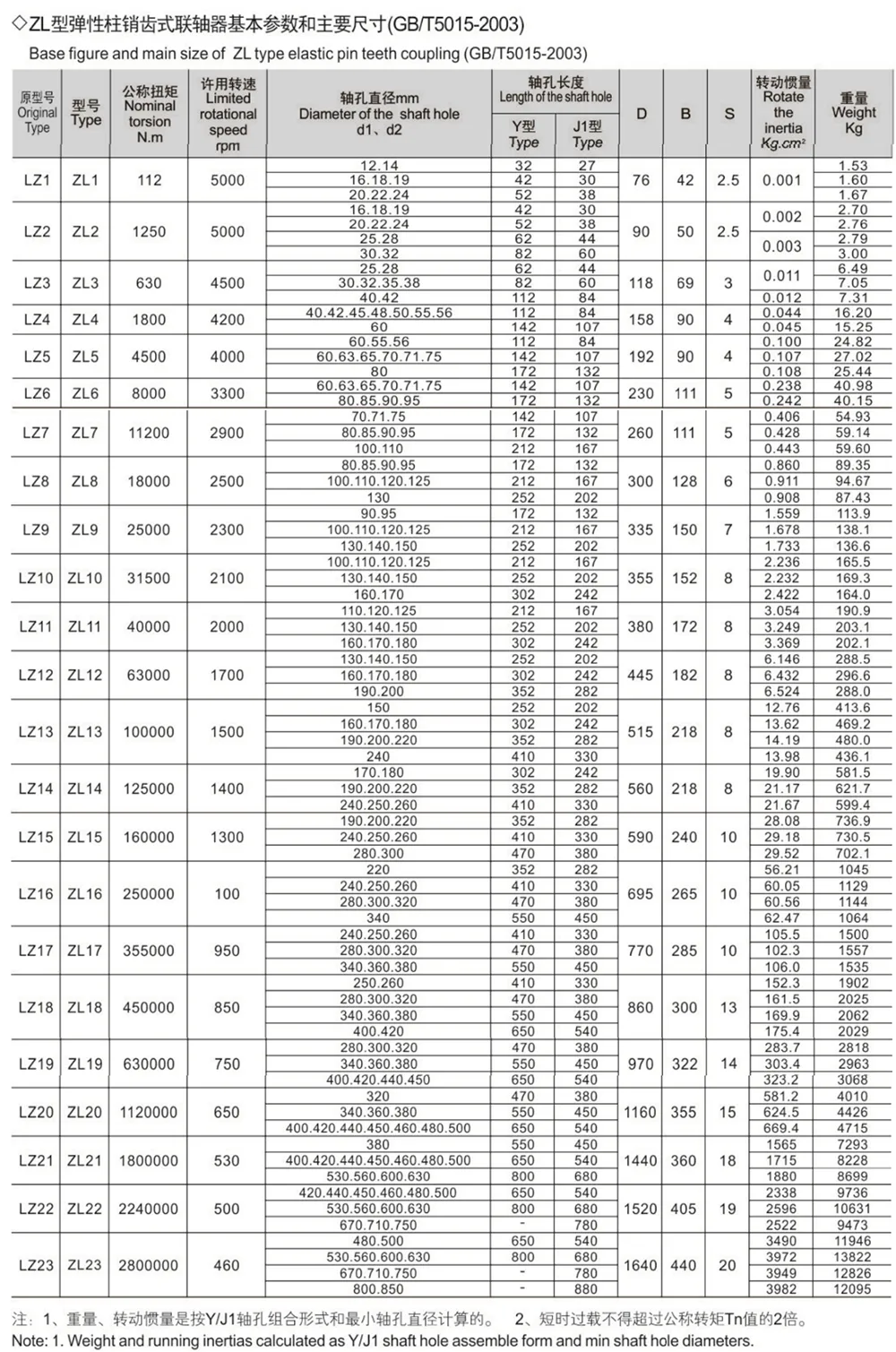

- Unified National Standard Specifikationer: Produktets akselboringskonfigurationer, kilesporsdimensioner og notationskonventioner overholder strengt den nationale standard GB/T 3852-1997: Koblinger – Boredimensioner, tilslutningsformer og -størrelser. Dette sikrer høj udskiftelighed, hvilket giver mulighed for direkte udskiftning af ældre standardkomponenter uden behov for sekundære boremodifikationer.

- Brugs- og monteringsrestriktioner: På grund af nylonmaterialets strukturelle egenskaber genererer dette produkt en lille driftsstøj under brug; den er derfor ikke egnet til præcisionsudstyr med strenge krav til støjniveauer. Et valgfrit låsesæt er tilgængeligt for at lette forstærket installation, hvilket gør koblingen velegnet til tunge belastninger, der involverer høje vibrationer.

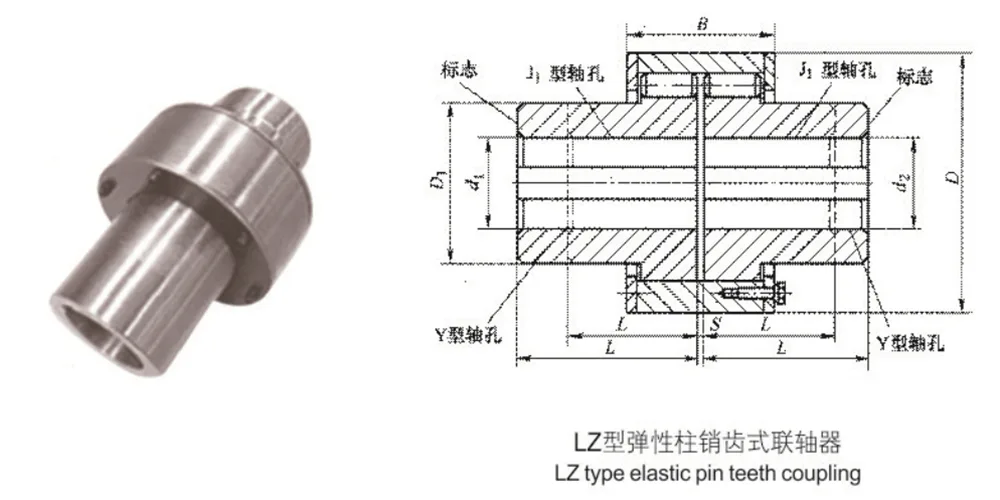

Struktur og driftsprincipper

- Kernekomponenter: Den komplette koblingsenhed består primært af tre dele: to koblingshalvdele, en ydre muffe og flere MC nylon drivstifter. Den indeholder ingen overflødig præcision eller skrøbelige komponenter, hvilket resulterer i en robust og holdbar struktur.

- Sammenlåsningsmetode: De ydre fælge på de to koblingshalvdele har præcist udskårne riller, der passer sammen med den indvendige overflade af den ydre ærme for at danne lukkede positioneringshuller. Nylonstifterne indsættes i disse huller for mekanisk at forbinde og fastgøre de drivende og drevne aksler.

- Transmissionsmekanisme: Under drift overføres drejningsmomentet gennem nylonstifterne, som bærer de resulterende forskydnings- og trykkræfter. Samtidigt, ved at udnytte nylonmaterialets iboende elasticitet, kompenserer koblingen automatisk for aksiale, radiale og vinkelfejl. Denne proces giver også samtidig stødabsorbering og dæmpning, hvilket effektivt afbøder påvirkningen af ​​vekslende belastninger.

Vigtige fordele

ZL Type Elastic Pin Gear Coupling skaber en optimal balance mellem tre kernefaktorer: bæreevne, installationsfodaftryk og vedligeholdelsesomkostninger. Sammenlignet med traditionelle gearkoblinger og standard elastiske stiftkoblinger giver den overlegen overordnet tilpasningsevne og er særligt velegnet til lavhastigheds- og tungt belastningsmaskineri.

- Dobbelte strukturelle fordele: Den integrerer de dobbelte fordele ved gearkoblinger - transmission med højt drejningsmoment - med fordelene ved elastiske stiftkoblinger - stødabsorbering og dæmpning. Den resulterende kompakte struktur optager minimal plads, mens dens bæreevne pr. volumenhed væsentligt overstiger standard elastiske koblinger af samme størrelse.

- Multidimensionel kompensation og dæmpning: Ved at bruge højkvalitets MC nylonstifter som kraftoverførselsmediet drager koblingen fordel af materialets iboende selvdæmpende egenskaber. Den kompenserer automatisk for forskellige justeringsfejl, sikrer jævn drift og effektivt afbød virkningen af ​​opstarts-/nedlukningstransienter og højfrekvente vibrationer.

- Lave, problemfri vedligeholdelsesomkostninger: Den lette, forenklede struktur reducerer kompleksiteten af ​​installation og idriftsættelse. Ydermere har nylonstifterne selvsmørende egenskaber, hvilket eliminerer behovet for rutinemæssig smøring. Når du udskifter aldrende stifter, er det ikke nødvendigt at flytte hovedmaskineriet; stifterne kan fjernes og udskiftes direkte, hvorved vedligeholdelsesudgifterne reduceres væsentligt.

- Alsidig tilpasning til tunge industrielle applikationer: Hele vores produktlinje er masseproduceret i nøje overensstemmelse med nationale standarder, med et omfattende udvalg af specifikationer og høj udskiftelighed. Konstrueret af slidstærkt og træthedsbestandigt nylonmateriale sikrer disse koblinger en lang levetid. De er specielt konstrueret til at passe til forskellige lavhastigheds-, tunge transmissionssystemer på tværs af industrier som minedrift, metallurgi, kemikalier, vandpumper, ventilatorer og transportmaskiner.

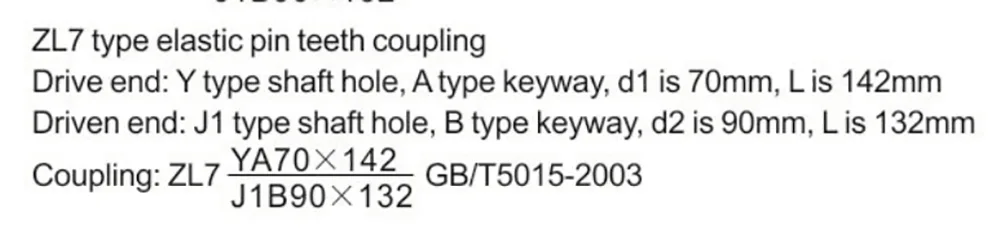

Mærker prøve

Fremstillingsfordele

Som den primære producent af ZL Type Elastic Pin Gear Couplings opretholder vi streng kvalitetskontrol over hele produktionsprocessen - fra råmaterialeindkøb til den endelige fabriksudgivelse. Vi leverer både standardiserede enheder og ikke-standardiserede tilpasningstjenester til indenlandske og internationale købere.

Ud over standardspecifikationer tilbyder vi skræddersyede tjenester, herunder ikke-standard borebearbejdning, længdeændringer og specialiserede overfladebehandlinger. Baseret på en kundes specifikke driftsparametre og arbejdsforhold kan vi optimere produktstrukturen, så den passer præcist til forskellige typer ikke-standard, tungt udstyr.

Vi opererer under en salgsmodel direkte fra fabrikken, og vi eliminerer mellemliggende markeringer og tilbyder derved mere konkurrencedygtige priser for produkter af tilsvarende kvalitet. Desuden leverer vi omfattende teknisk dokumentation – inklusive detaljerede tegninger og installationsmanualer – sammen med dedikeret en-til-en fjernteknisk support.
