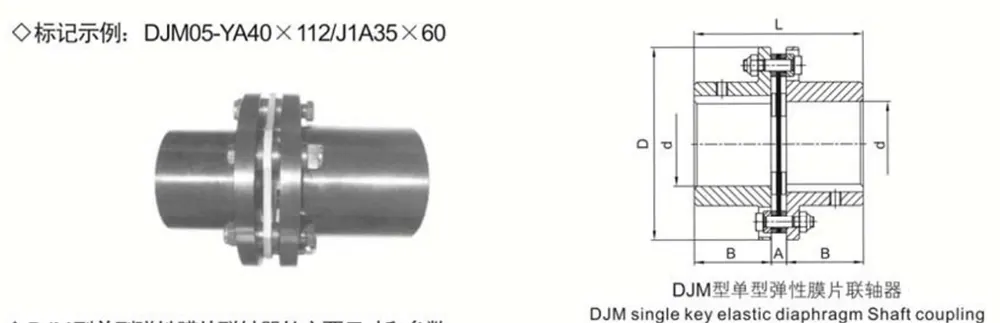

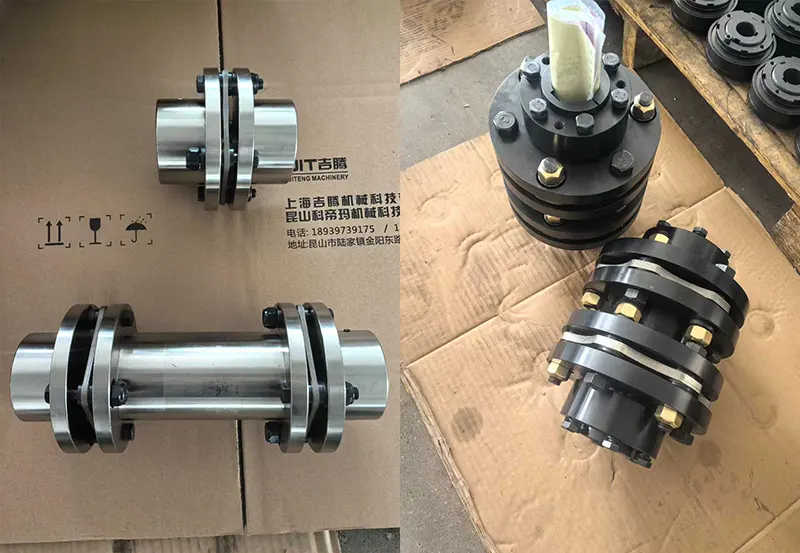

Membrankobling

Vores membrankoblinger består af flere sæt tynde membraner i rustfrit stål (stablet sammen, fås i link-stil og enkelt-stykke konfigurationer) boltet skiftevis til de to koblingsnav. De kompenserer for den relative forskydning mellem to aksler gennem den elastiske deformation af membranerne. Med et smørefrit design, kompakt struktur, høj styrke og korrosionsbestandighed er disse koblinger velegnede til en lang række barske driftsforhold; desuden er de nemmere at vedligeholde end gearkoblinger og nyder stor udbredelse.

Produktegenskaber

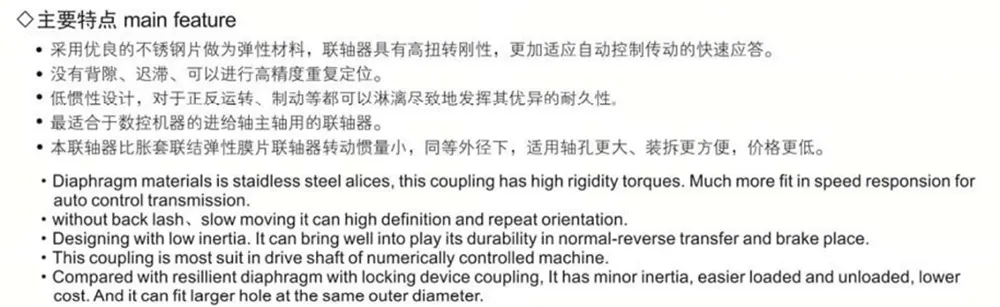

Membrankoblingen kompenserer for den relative forskydning mellem to forbundne aksler gennem den elastiske deformation af dens membraner. Det er en højtydende, fleksibel kobling, der bruger elastiske metalelementer. Nøglefunktioner omfatter: intet behov for smøring; en kompakt struktur; høj styrke; en lang levetid; nul roterende tilbageslag; og immunitet over for virkningerne af temperatursvingninger og olieforurening. Ydermere udviser den fremragende modstandsdygtighed over for syrer, baser og generel korrosion, hvilket gør den ideel til akseltransmissionssystemer, der opererer i miljøer præget af høje temperaturer, høje omdrejningshastigheder eller tilstedeværelsen af ​​korrosive medier.

Applikationsscenarier

Membrankoblingen er bredt anvendelig til akseltransmissionssystemer på tværs af en bred vifte af mekanisk udstyr. Disse omfatter vandpumper (især højeffekt- og kemiske pumper), ventilatorer (især højhastighedsmodeller), kompressorer, hydrauliske maskiner, petroleumsmaskiner, trykkemaskiner, tekstilmaskiner, kemiske maskiner, minemaskiner, metallurgiske maskiner og rumfartsapplikationer (såsom helikoptere). Det bruges også i højhastigheds-krafttransmissionssystemer til marinefartøjer, dampturbiner, stempeldrevne kraftmaskiner, bæltekøretøjer og højhastigheds-, højeffekt-mekaniske transmissionssystemer til generatorsæt. Efter dynamisk afbalancering er dets anvendelse i højhastighedstransmissionsakselsystemer blevet en almindelig og etableret praksis.

Produktfordele

Sammenlignet med traditionelle gearkoblinger eliminerer diafragmakoblingen relativ glidning mellem komponenter. Følgelig kræver den ingen smøring eller tætning, fungerer lydløst, kræver praktisk talt ingen vedligeholdelse og er relativt enkel at fremstille; det kan effektivt tjene som en erstatning for gearkoblinger i mange applikationer. I praktiske tekniske applikationer foretrækkes generelt designet med en mellemaksel, da denne konfiguration væsentligt forbedrer koblingens kapacitet til at kompensere for aksiale og radiale fejljusteringer mellem de to forbundne aksler.

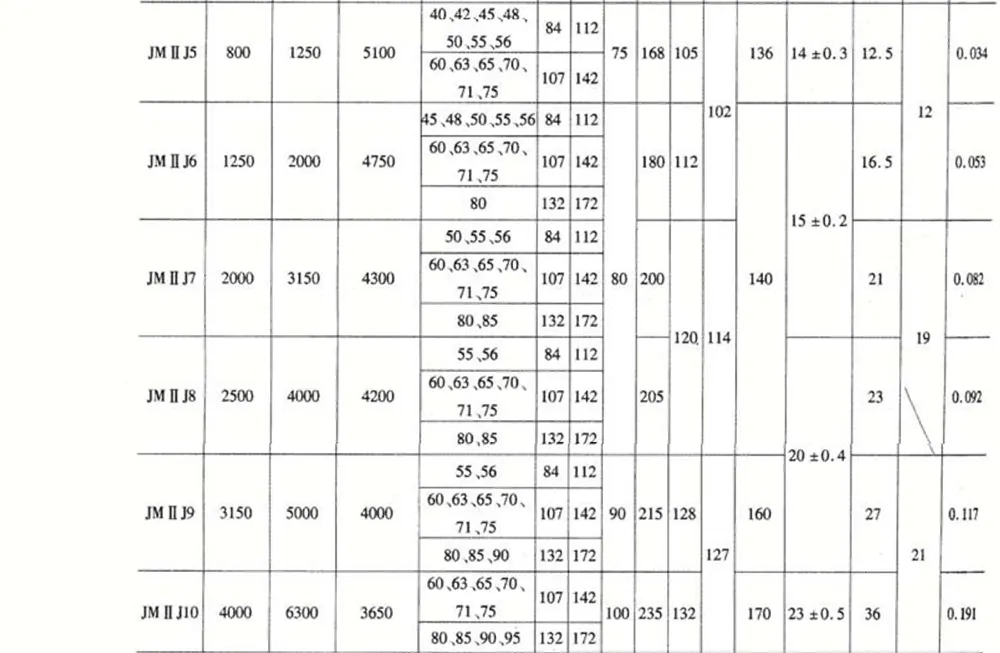

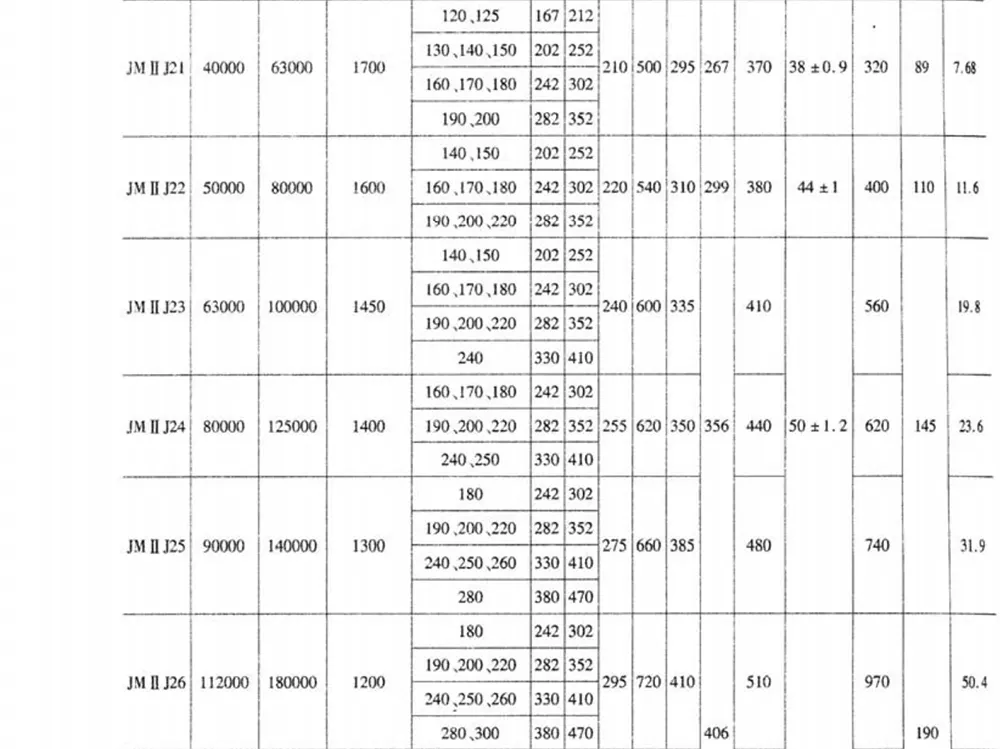

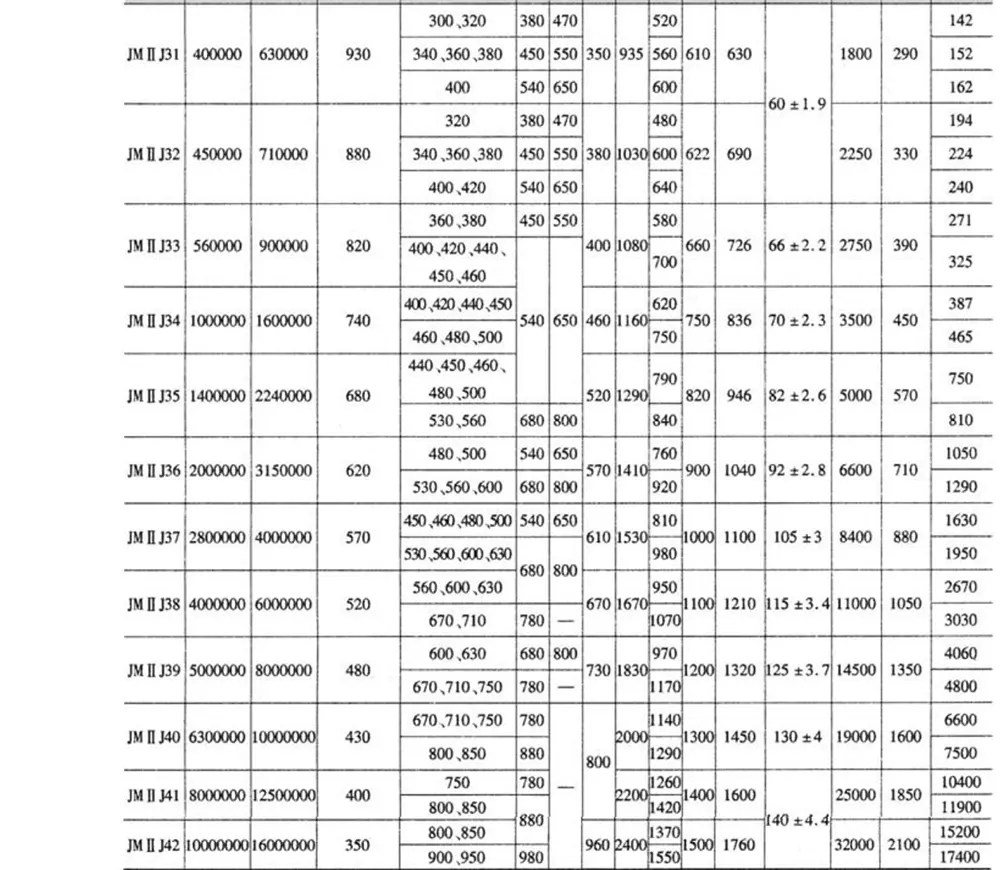

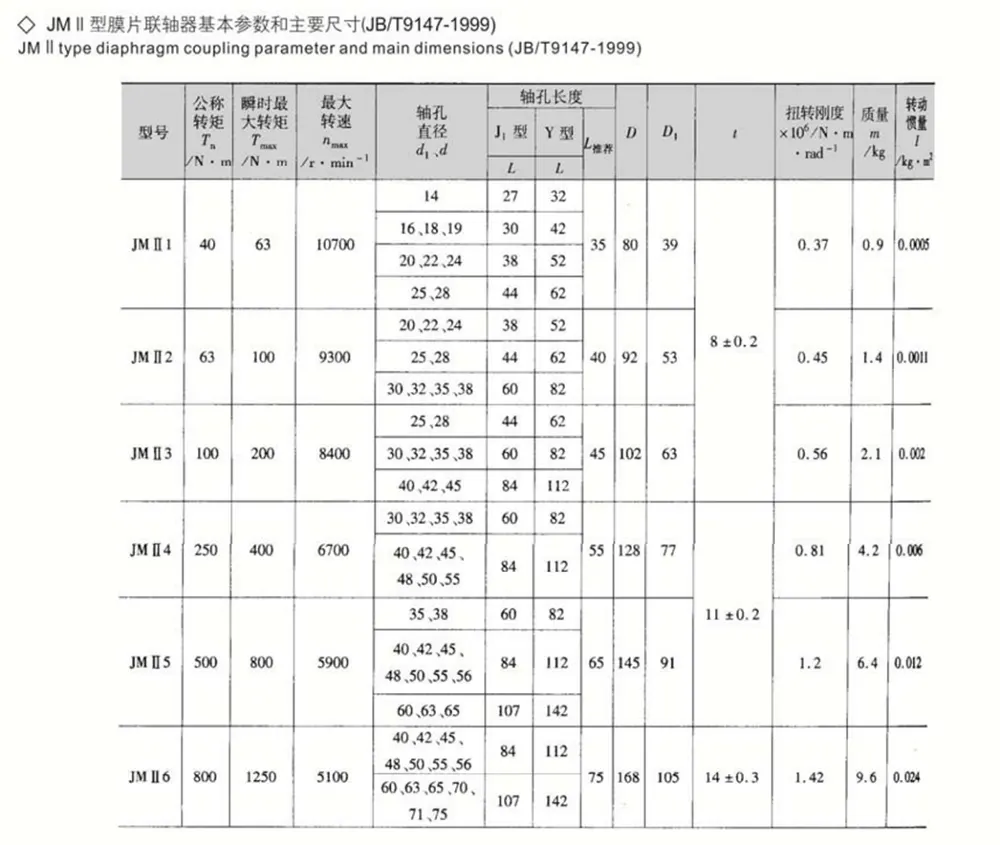

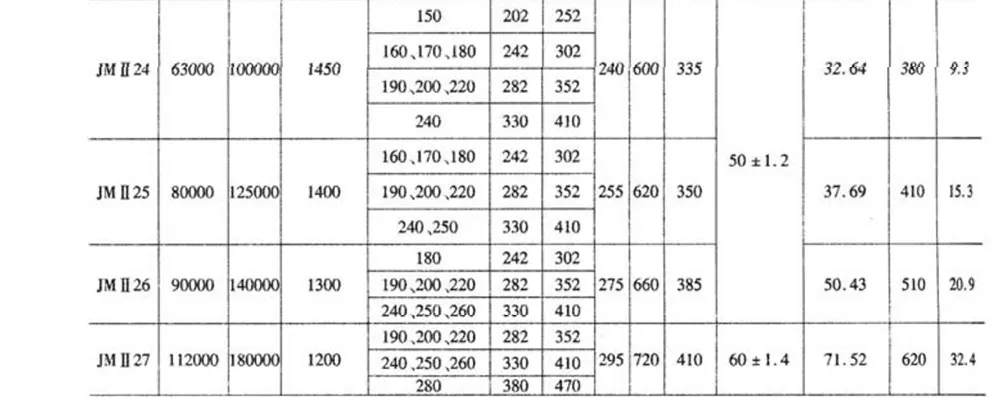

Bemærkninger:

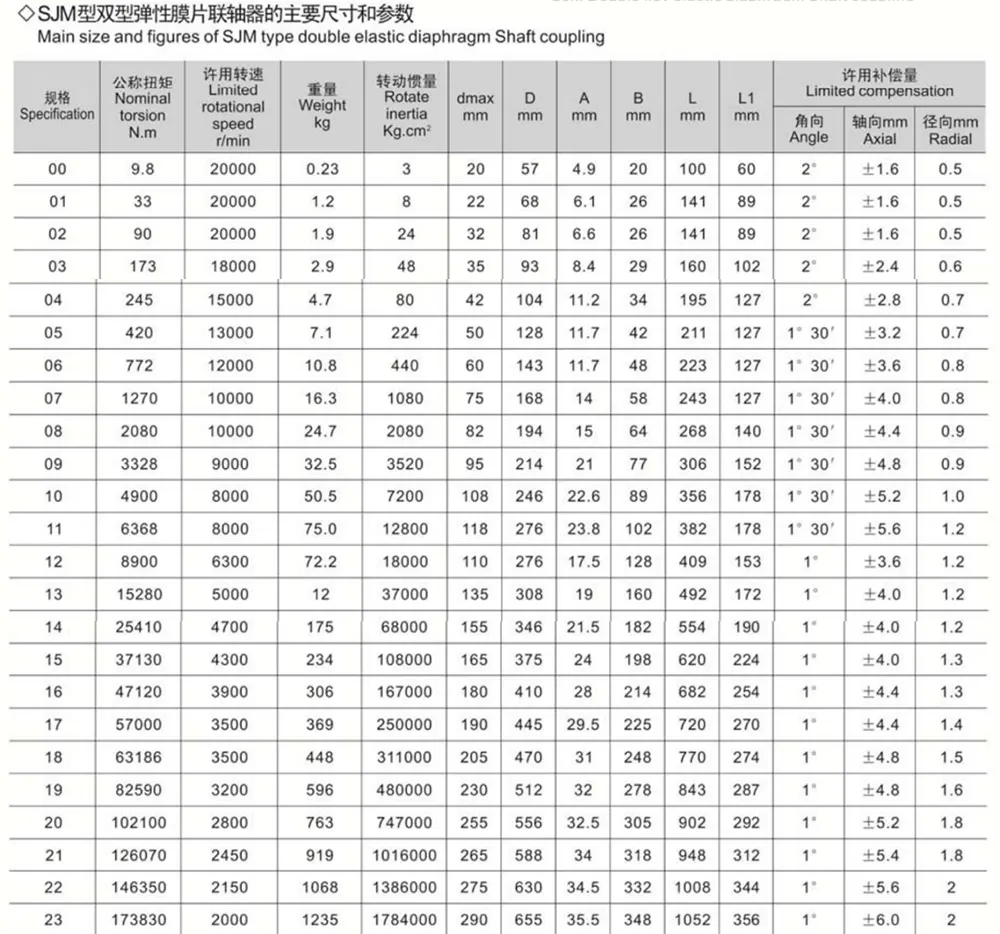

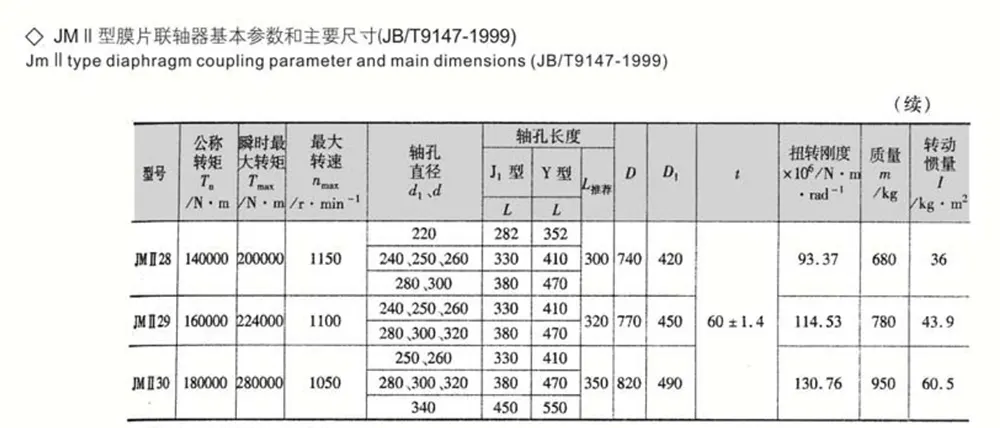

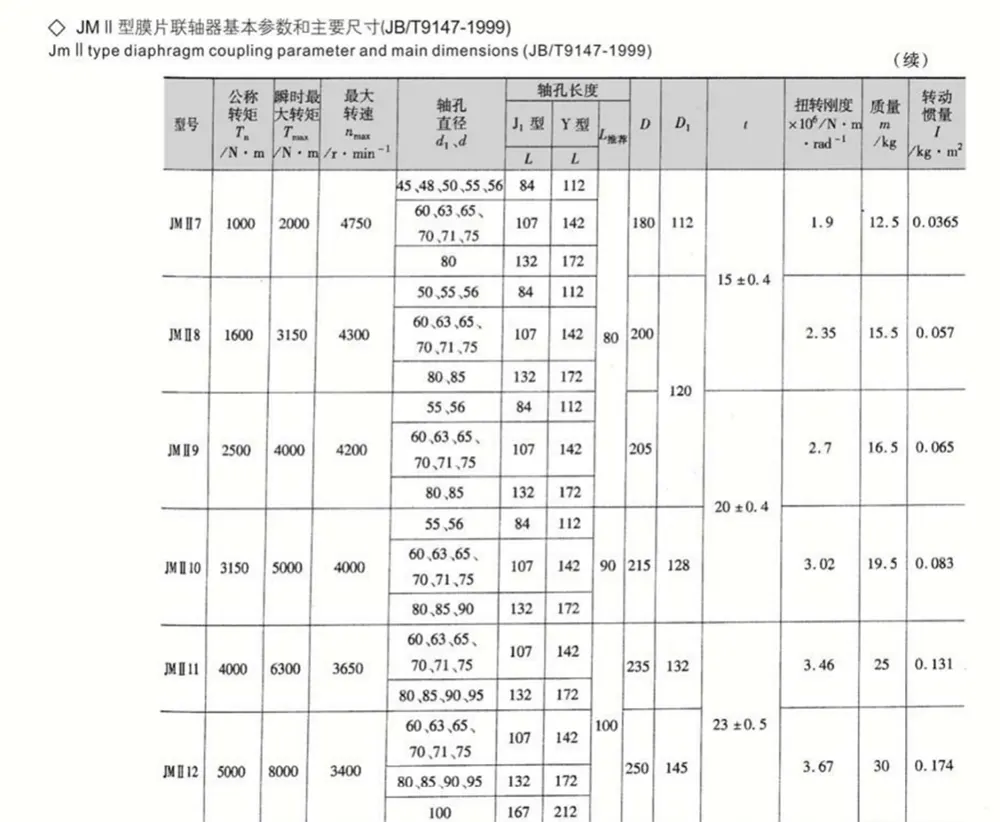

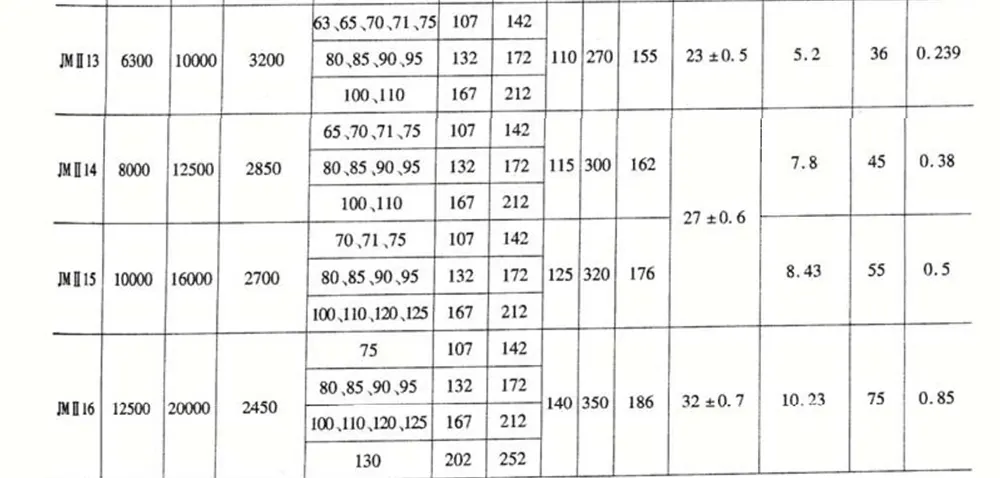

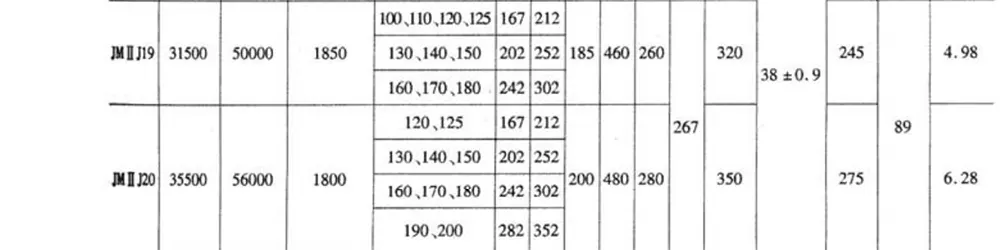

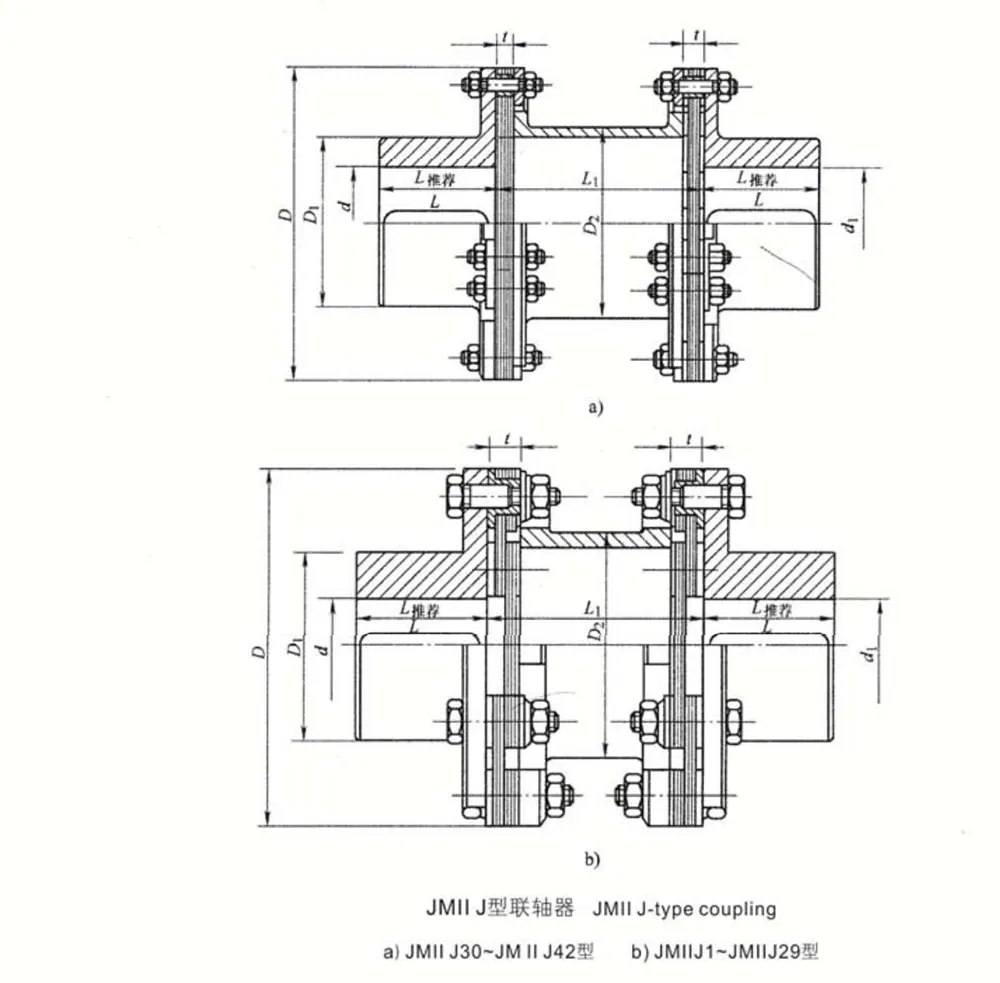

1.  Den anbefalede borelængde Lrec foretrækkes til valg.

2.  Masse og inertimoment er omtrentlige værdier beregnet ud fra Lrec.

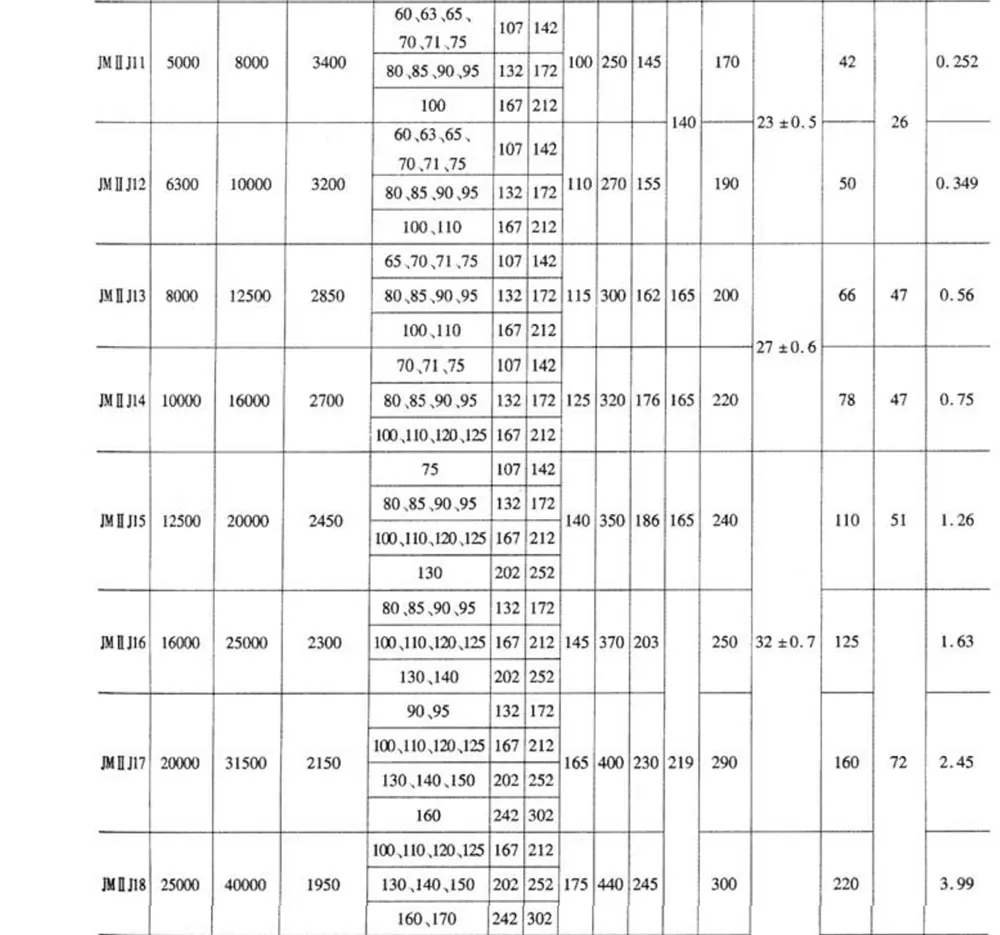

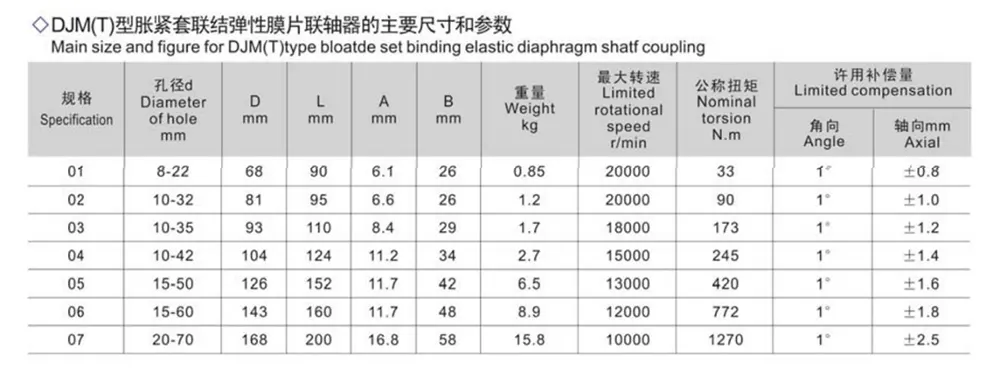

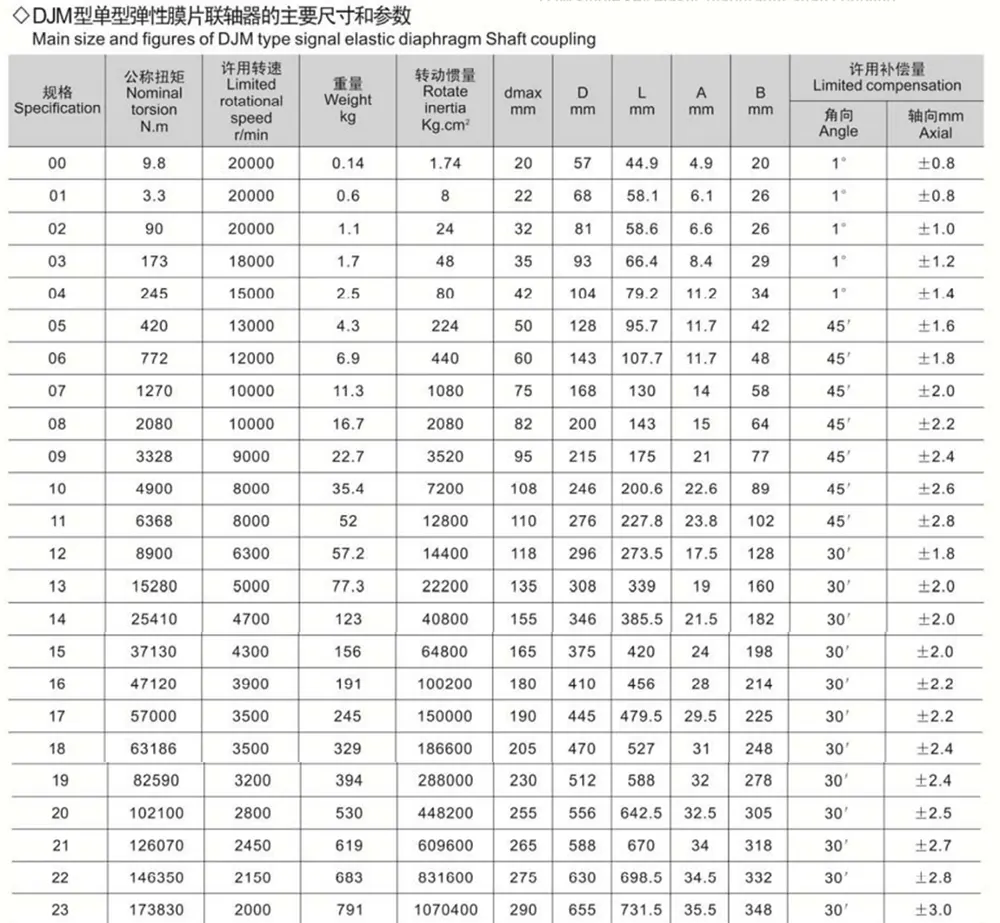

Bemærkninger:

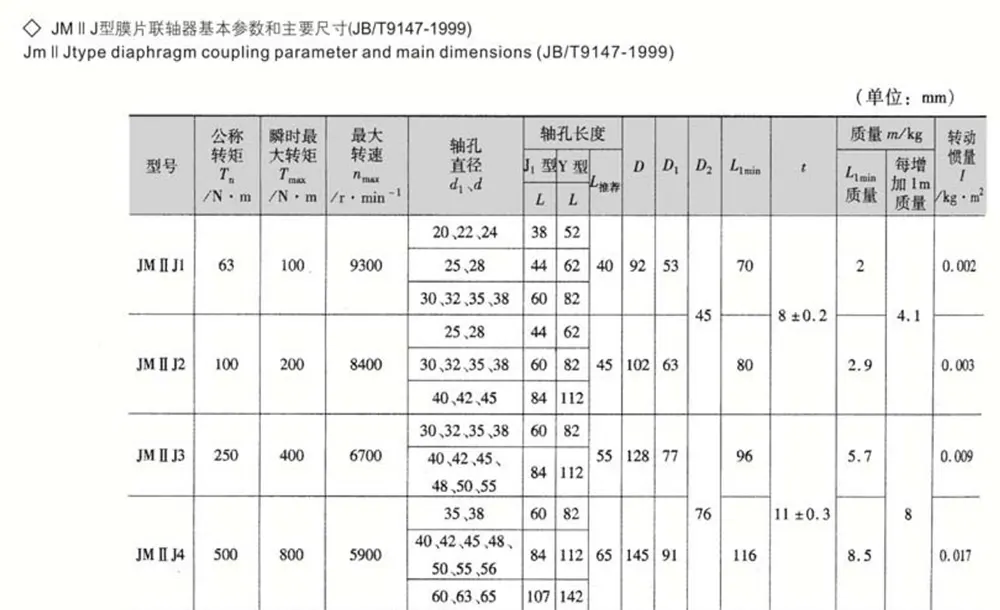

1. Den anbefalede længde Lrec foretrækkes til valg.

2.Masse og inertimoment er omtrentlige værdier beregnet ud fra Lrec.
