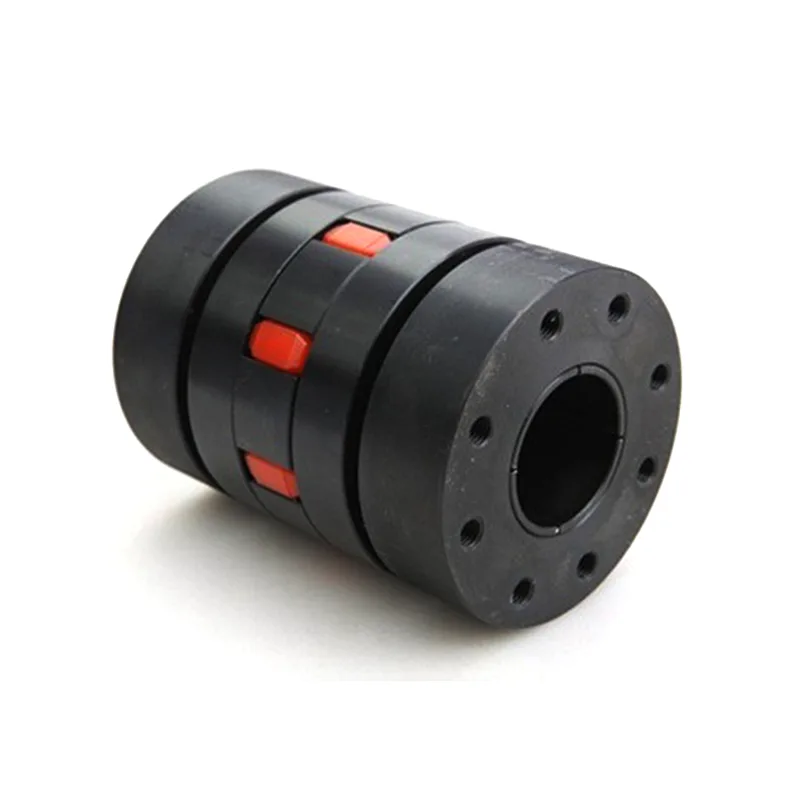

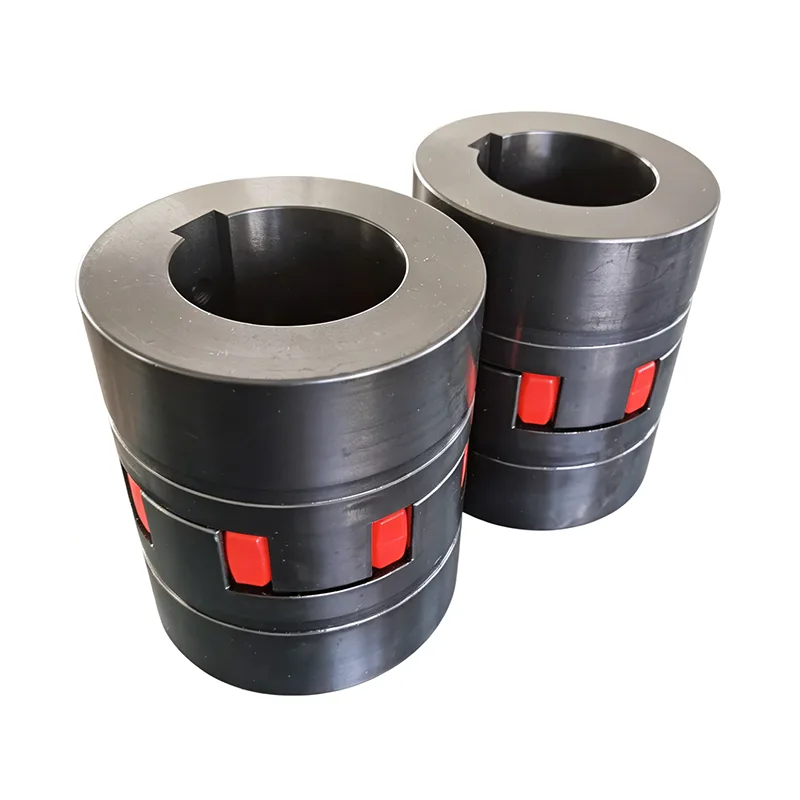

Kæbe elastisk kobling

Også almindeligvis omtalt som Plum-type elastiske koblinger, er Jaw Elastic Coupling en meget brugt fleksibel dæmpningskomponent i industriel kraftoverførsel, der finder omfattende anvendelse på tværs af forskellige medium-til-lav-effekt aksel-drivsystemer.

Kæbeelastiske koblinger vs. traditionelle stive koblinger

I modsætning til traditionelle stive koblinger, bruger den kæbeelastiske kobling et centralt, blommeformet elastisk element til fleksibelt at bygge bro mellem de to koblingshalvdele (hver med udragende "kæber"). Dette design gør det muligt for koblingen automatisk at kompensere for relativ akselforskydning mellem tilsluttet udstyr, samtidig med at driftsvibrationer effektivt dæmpes.

Takket være en omfattende række af fordele – inklusive strukturel enkelhed, ingen smørekrav, nem vedligeholdelse og høj bæreevne – er den blevet den foretrukne komponent til applikationer, der involverer hyppige start-stop og hurtig frem-tilbage-omskiftning.

Produktet har dog specifikke operationelle begrænsninger; det er generelt ikke egnet til tunge applikationer eller specialiserede scenarier, hvor den aksiale plads er stærkt begrænset. Købere rådes til at vælge den specifikke model baseret på deres faktiske driftsforhold for udstyret for at sikre optimal kompatibilitet og stabil ydeevne.

Strukturel sammensætning

Jaw Elastic Coupling har et strømlinet og videnskabeligt konstrueret design. Med minimale komponenter og en enkel montagelogik står den som en yderst praktisk og letvægts fleksibel transmissionskomponent.

1. Hovedenhedens struktur:

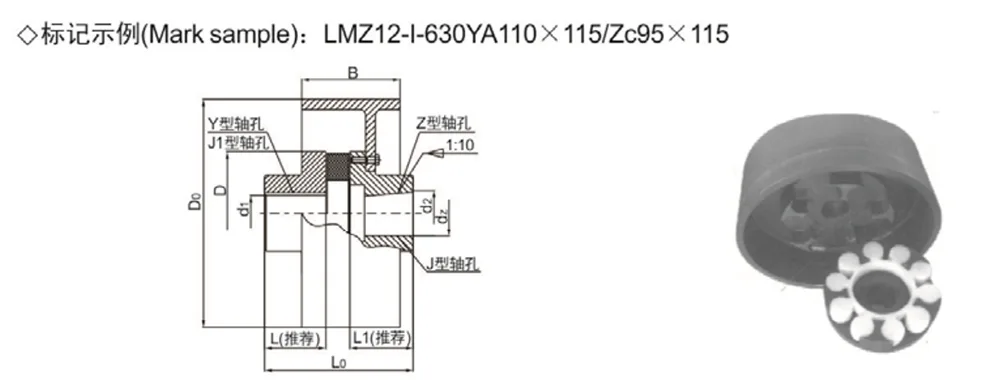

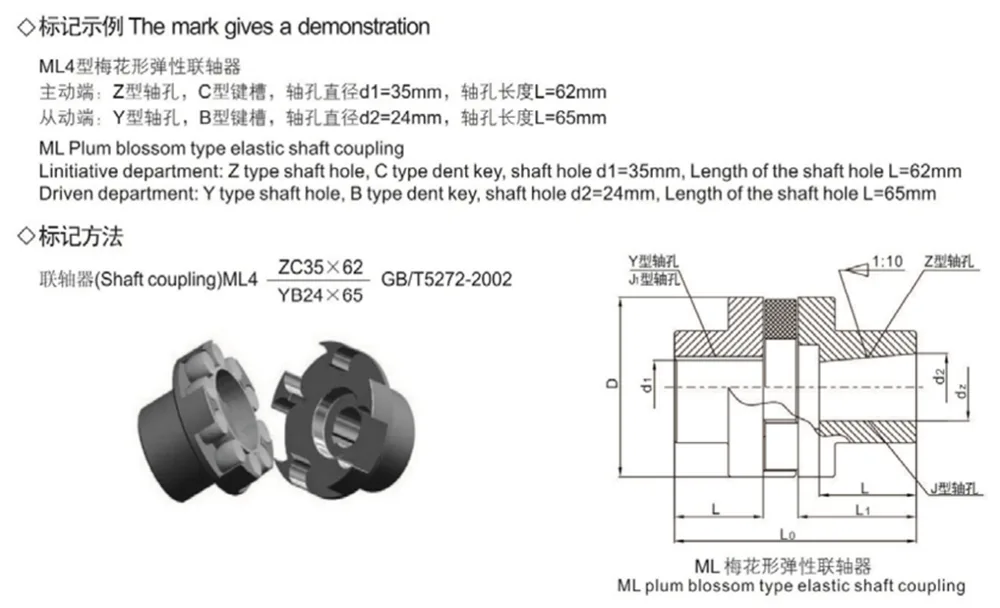

Den komplette samling består af to identiske koblingshalvdele - hver med udragende "kæber" eller ører - og en central, blommeformet elastisk indsats. Kraften overføres stabilt gennem mekanismen, når kæberne griber fast og går i indgreb med det elastiske element.

2. Fleksibel transmissionsmekanisme:

Den blommeformede elastiske indsats tjener som kernedæmpningsmedium, klemt mellem kæberne på de to koblingshalvdele. Ved at eliminere direkte metal-til-metal-kontakt reducerer dette design fundamentalt transmissionsslid og afbøder mekanisk stød på udstyret.

3. Let og kompakt design:

Med en lille overordnet ydre diameter og minimal installationsfodaftryk er koblingen ideel til kompakt udstyrslayout, hvilket sikrer, at den ikke pålægger værtsmaskineriet nogen strukturel byrde.

Produktfordele

Jaw Elastic Coupling er specielt udviklet til standard medium-til-lav kraftoverførselsscenarier. Dens kernefordele – stabilitet, holdbarhed, vedligeholdelsesfri drift og høj tilpasningsevne – gør den til en særdeles velegnet komponent til de fleste generelle industrielt udstyrsapplikationer.

1. Indbygget kompensation for akselforskydning

Kompenserer automatisk for relative forskydningsfejl mellem drivaksler, mindsker transmissionsstammer og slidproblemer forårsaget af installationsafvigelser og driftsdeformationer, hvilket forbedrer transmissionsstabiliteten.

2. Overlegen vibrationsdæmpning og buffering

Ved at udnytte dets elastomerelements fleksible transmissionsegenskaber dæmper den effektivt operationelle vibrationer og absorberer start-/nedlukningsstød, reducerer driftsstøj og beskytter kritiske komponenter såsom motorer og spindler.

3. Smørefri og nem at vedligeholde

Den overordnede struktur kræver ingen smøring, hvilket eliminerer risikoen for olielækager eller nedsivning. Det kræver ingen kompleks daglig vedligeholdelse, hvilket reducerer udstyrsvedligeholdelse og arbejdsomkostninger markant.

4. High Load Capacity and Convenient Servicing

Tilbyder fremragende belastningsbærende ydeevne i forhold til størrelsen, hvilket gør den velegnet til kontinuerlig drift, der involverer små til mellemstore udgangseffekter. Udskiftning af elastomerelementet senere er en simpel proces; det kan opnås ved blot at forskyde en af ​​koblingshalvdelene aksialt, hvilket sikrer høj vedligeholdelseseffektivitet.

Gældende scenarier

Baseret på dets strukturelle design og ydeevnekarakteristika er Jaw Elastic Coupling specifikt skræddersyet til stabile transmissionsapplikationer - inklusive dem, der involverer hyppige skift - og tilbyder et klart defineret anvendelsesområde og muliggør præcist produktvalg.

- Højfrekvent start/stop-transmissionsudstyr: Specielt designet til små til mellemstore drivsystemer, der kræver hyppig start, stop og frem/tilbage-omskiftning; buffer effektivt stødbelastningerne, der genereres under disse overgange.

- Mellem til lav hastighed: Stabilt driftsudstyr: Velegnet til drivsystemer i industrimaskiner, der arbejder ved lave til mellemhastigheder, hvilket gør det ideelt til produktionsmiljøer, hvor der stilles høje krav til transmissionsstabilitet og driftssikkerhed.

- Almindeligt lille/mellem effektudstyr: Udbredt på tværs af forskellige mekaniske transmissionssystemer med små til mellemstore kraft; fungerer som en standard transmissionskomponent til konventionelle industrielle samlebånd og forarbejdningsmaskiner til generelle formål.

FAQ

- Q1: Kræver det periodisk smøring eller vedligeholdelse?

A1: Jaw Elastic Coupling har en fleksibel elastomer transmissionsstruktur, der ikke kræver smøring under drift, hvilket eliminerer problemer med olieforurening. Den er vedligeholdelsesfri ved daglig brug; periodiske kontroller for at sikre, at elastomeren er fri for ældning eller overdreven slid er de eneste krav, hvilket resulterer i ekstremt lave drifts- og vedligeholdelsesomkostninger.

- Spørgsmål 2: Er denne kobling egnet til højhastigheds- eller tunglastsudstyr?

A2: Dette produkt er primært designet til medium til lav hastighed og små til mellemstore kraftoverførselsapplikationer, specielt skræddersyet til forhold, der involverer hyppig start/stop og frem/tilbage skift. Den er ikke designet til at modstå langvarige tunge belastninger eller ultra-høj hastighed drift; til scenarier med tung belastning anbefaler vi at skifte til en specialiseret kraftig kobling.

- Spørgsmål 3: Er det nødvendigt at adskille hele samlingen for at erstatte edderkoppelastomeren?

A3: Der er ingen grund til at demontere hele samlingen; elastomeren kan udskiftes blot ved at forskyde de to koblingshalvdele aksialt. Denne procedure er hurtig og ligetil, og den påvirker ikke udstyrets hovedstruktur. Dette forudsætter dog, at der er tilvejebragt tilstrækkelig aksial frigang i udstyrsopsætningen.
