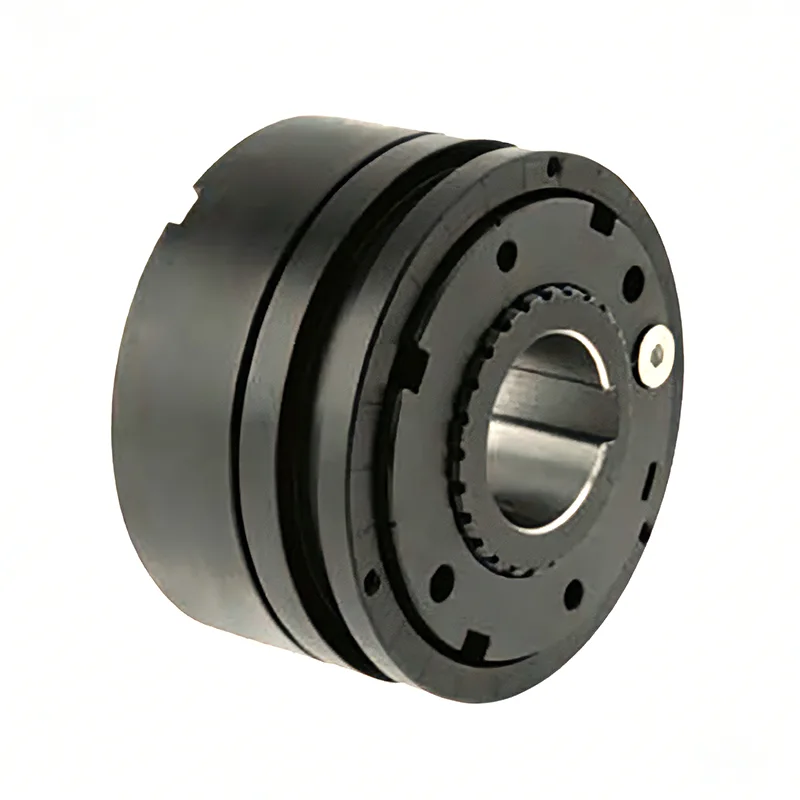

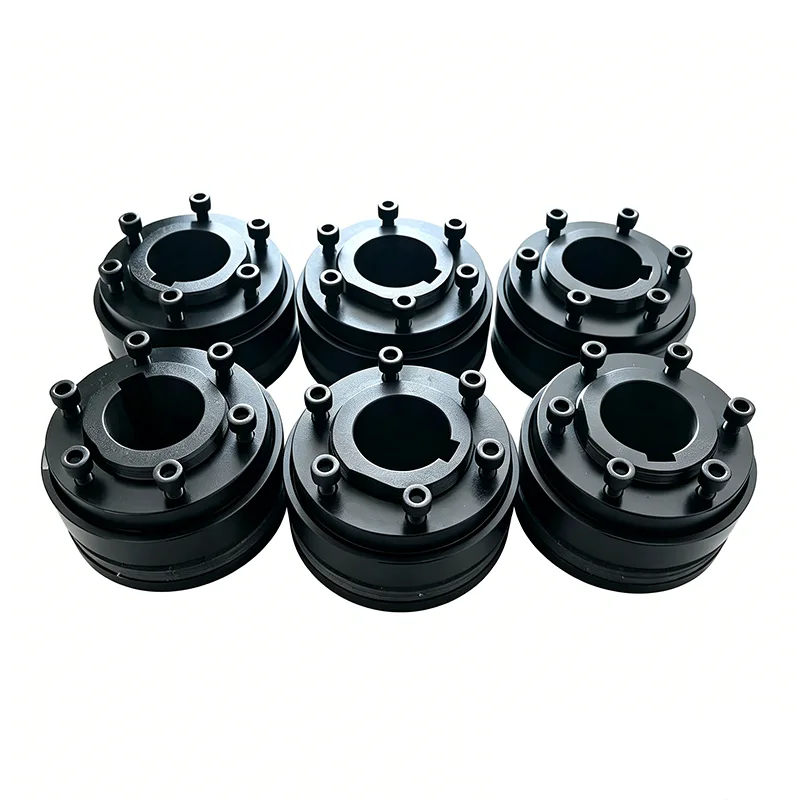

Friktionsmomentbegrænser

Med enkel struktur, høj omkostningsydelse, bekvem drejningsmomentjustering og stabil drift, anvendes vores produkter i vid udstrækning i generel mekanisk transmission, let og medium belastning, intermitterende drift og konventionel overbelastningsbeskyttelse arbejdsforhold. De er omkostningseffektive og praktiske sikkerhedstilbehør til mekanisk overbelastningsbeskyttelse.

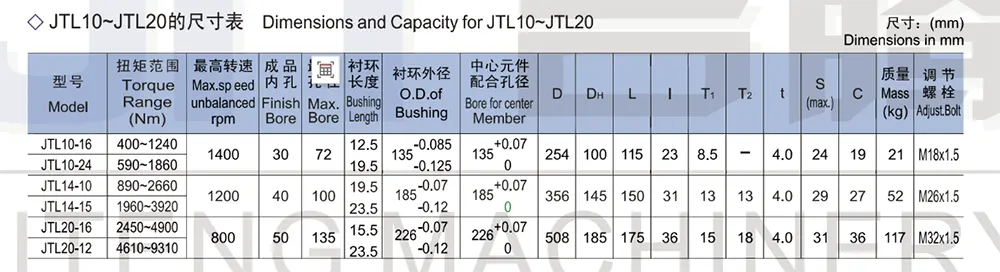

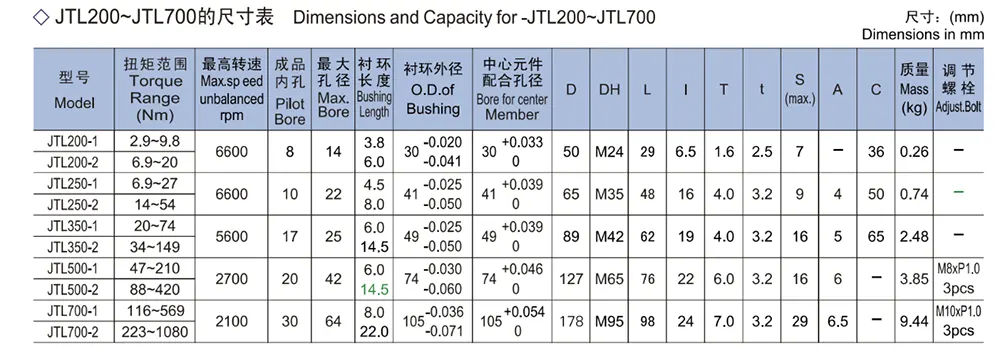

Momentindstilling af Friction Torque Limiter opnås ved at stramme eller løsne justeringsboltene og/eller justeringsmøtrikkerne. Til momentjustering af JTL200 til JTL350 medfølger en justeringsmøtrik, og til JTL500 til JTL20 medfølger justeringsbolte. Momentindstillingen kan foretages efter montering af momentbegrænseren på akslen.

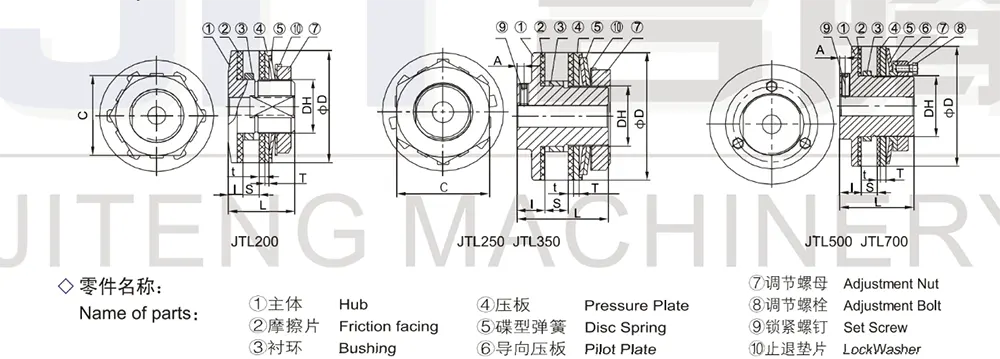

For JTL 200 til JTL 350:

Drej først justeringsmøtrikken stramt med hånden, så skivefjederen passer til pladen. Stram derefter foreløbigt møtrikken ca. 60 grader med en skruenøgle.

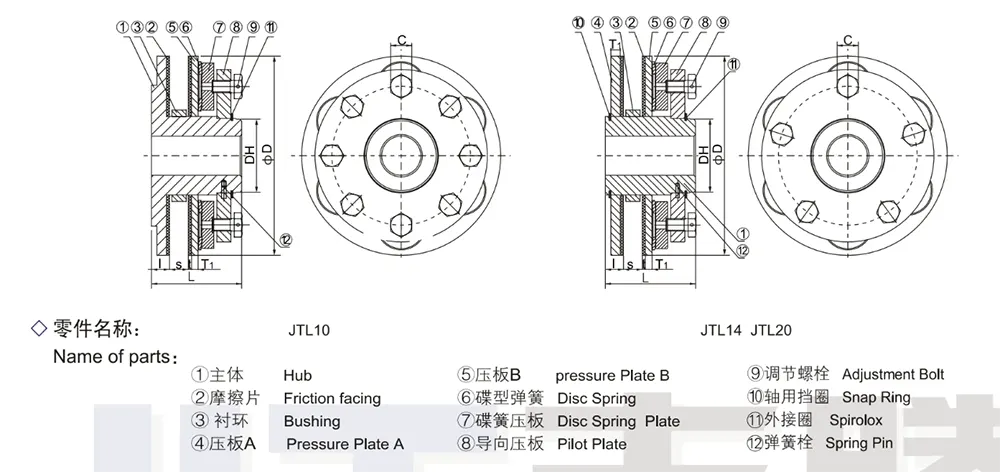

For JTL500 TIL JTL10, 14, 20:

Drej først møtrikken for at fastgøre skivefjederen til pladen, og spænd derefter hver justeringsbolt med ca. 60 grader. Hvis momentbegrænseren derefter glider under normale belastningsforhold, spændes møtrikkerne (for JTL200 til JTL350) eller boltene (for JTL500 eller JTL20) gradvist, indtil momentbegrænseren holder op med at glide.

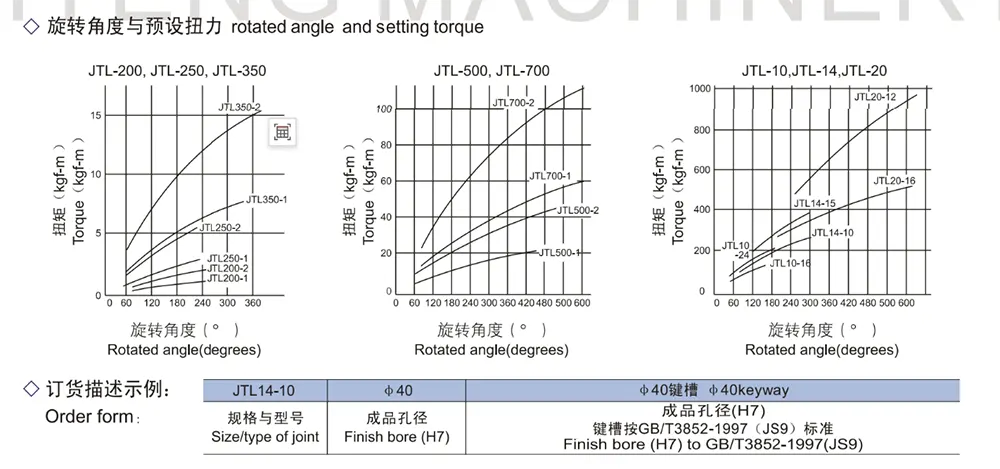

Spænd (eller løsn) altid boltene lige meget. Prøv denne justering flere gange for at finde den korrekte momentindstilling for maskinen. Til din vejledning viser skemaet på næste side forholdet mellem den effektive drejede vinkel og det forudindstillede drejningsmoment. For præcis momentindstilling anbefales indkøring af momentbegrænser; for eksempel 500 omdrejninger ved 50 til 60 o/min med en drejevinkel på 45 grader af justeringsmøtrikker eller bolte.

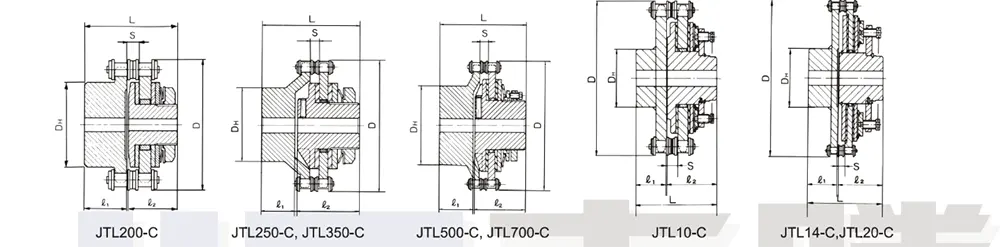

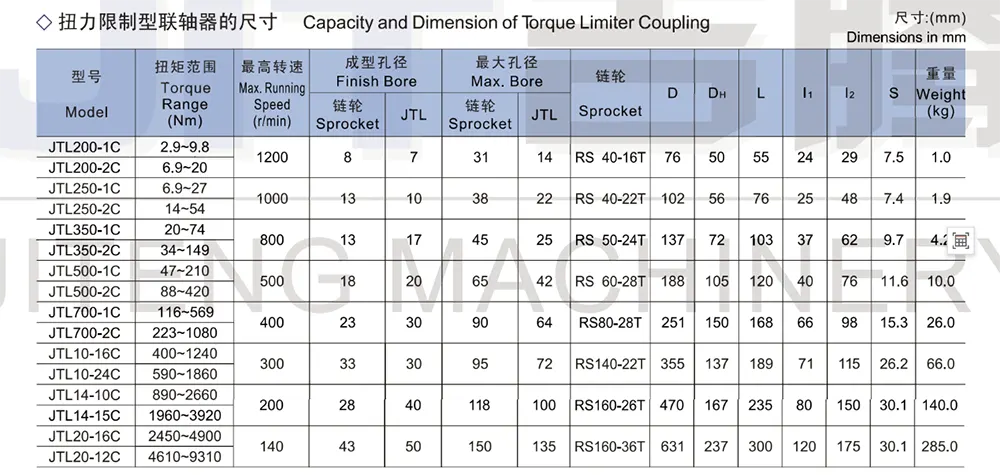

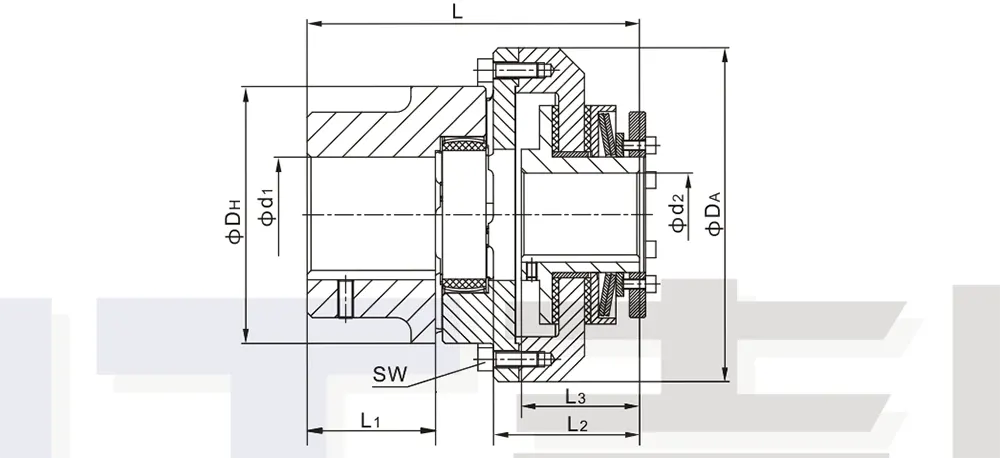

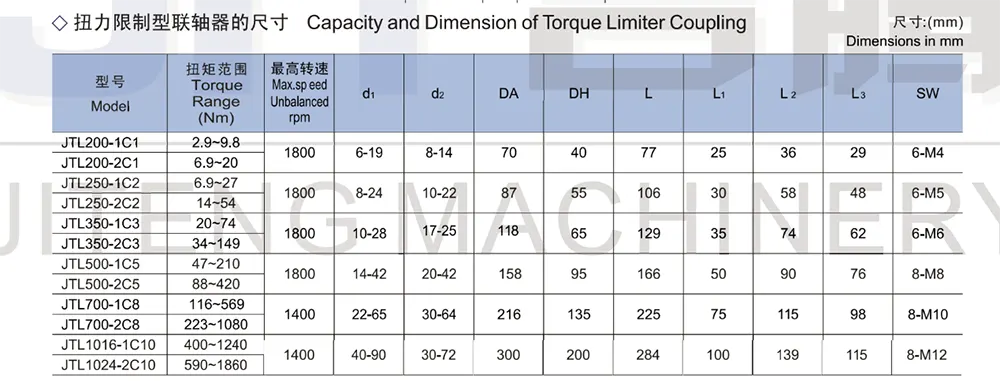

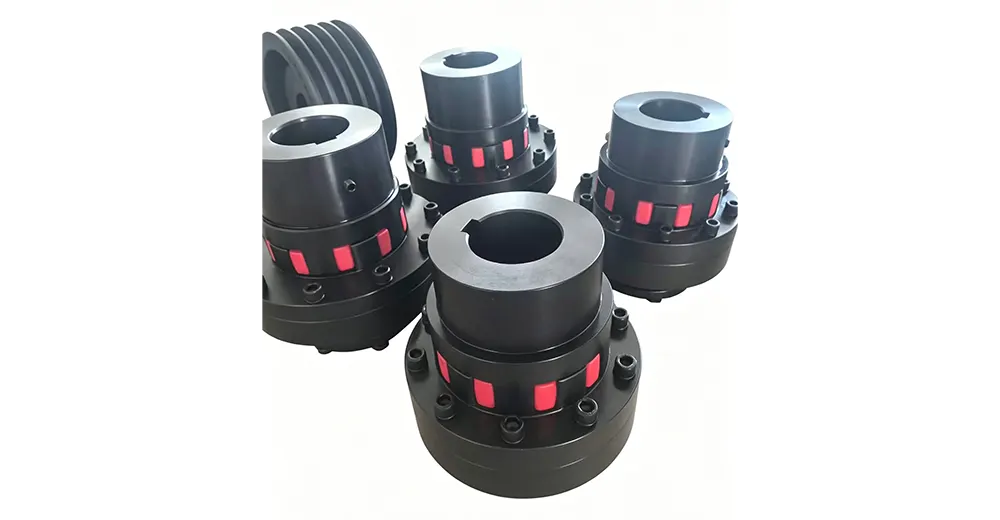

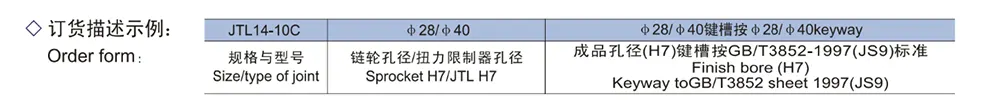

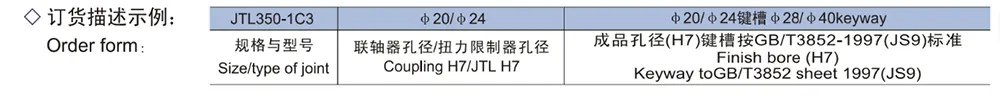

Friktionsmomentbegrænserkoblingen kombinerer overbelastningsskridsikring med evnen til at koble drivende og drevne aksler. Det er en samling bestående af en JT® momentbegrænser og rullekædekobling.

Denne konstruktion giver en pålidelig karakter og let at samle fleksibel kobling.

1. Med vridningsstiv, slørfri stållaminakobling

2. egnet til høje driftstemperaturer (op til 280 °C)

3. med variable afstandsstykker til forskellige akselafstandsmål

1. Aksel-til-aksel-forbindelse

2.Vridningsfleksibel sikkerhedskobling

3.Axial plug-in

4. I stand til at kompensere for fejljustering

5. Drejningsmoment kan indstilles, mens det er på plads

6. Afslut boring i henhold til ISO-pasning H7, fjederkilegang i henhold til DIN 6885 blad1-Js9

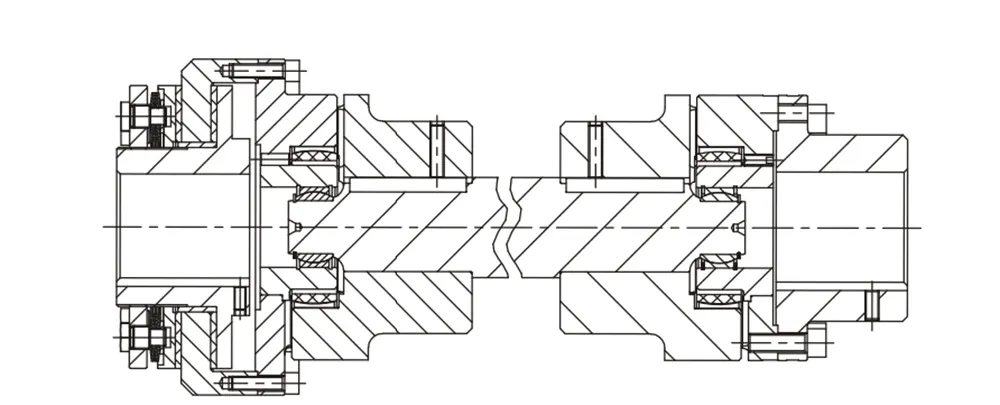

1.som mellemakselkobling

2.for store akselafstandsdimensioner

3.tilgængelig i kombination med stålpladekoblinger

1.Simpel, kompakt løsning.

2.Denne version er udstyret med skruefjedre til præcis justering: .../CM.

3. Velegnet til brug under anti-korrosionsforhold: DF/EA.

4. Brugerdefineret montering tilgængelig (L version).

5.Låsejustering via radial ring, nem udskiftning af andre mærker på markedet: .../GR.

6.Momentområde: 1-23.000 Nm; Maks. borediameter Φ140mm.

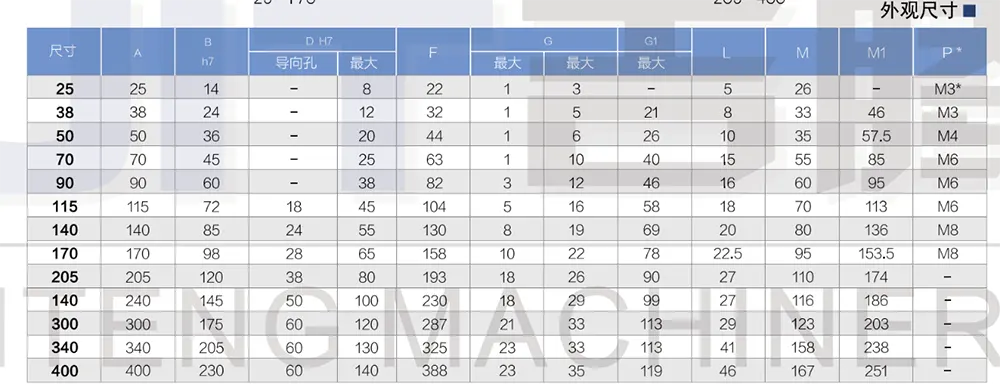

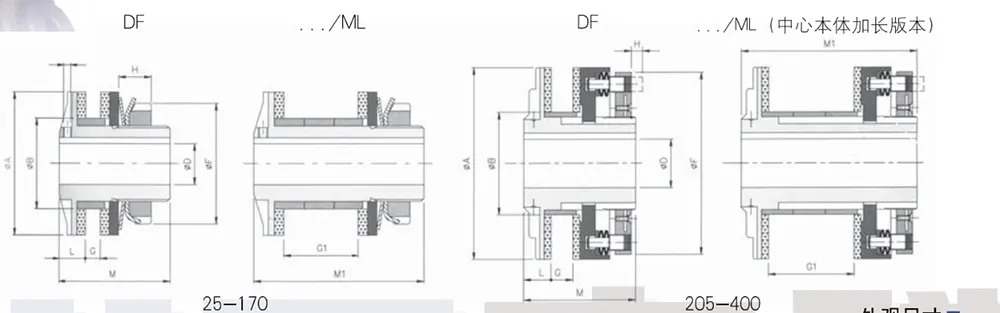

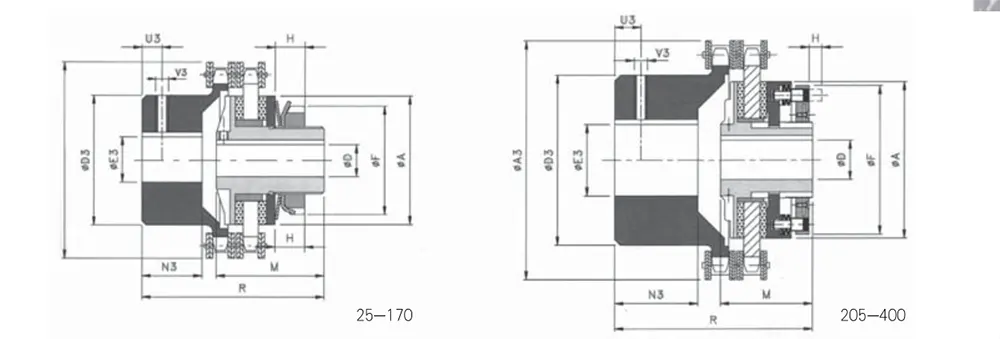

Overordnede dimensioner

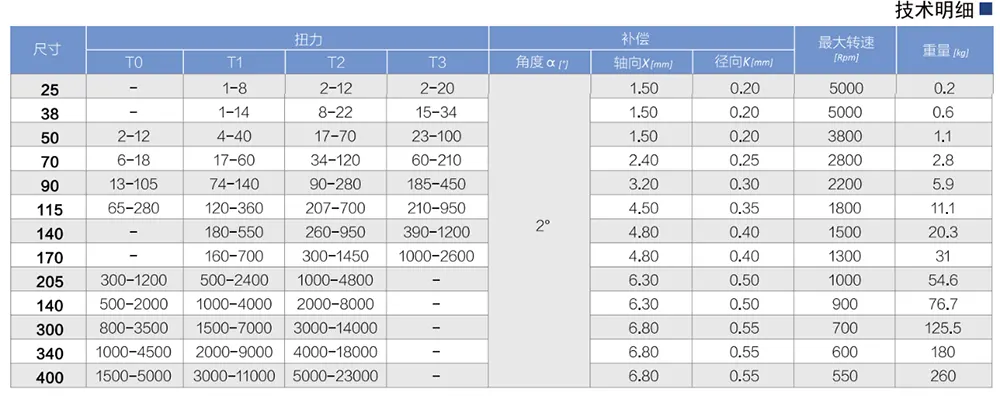

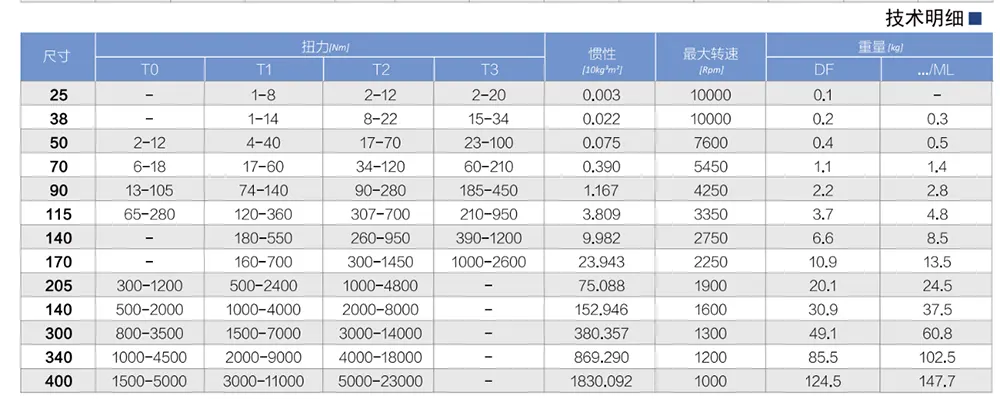

Tekniske detaljer

På forespørgsel

P*: Størrelse 25, fladhovede skruer er placeret på møtriksiden, ikke på flangesiden.

Vægten er relateret til momentbegrænseren med pilotboring (DF). Inerti er refereret til den maksimale færdige boringsdiameter.

1.Simpel, kompakt løsning til koaksialdrevapplikationer.

2. Tovejs overbelastningsbeskyttelse.

3.Friction Torque Limiter kan udstyres med forskellige typer friktionsskiver for at opfylde specifikke anvendelseskrav.

4.Denne version er udstyret med matchede skruefjedre til præcis justering af samlingen: .../CM/TAC.

5.Radiallåsning via låsemøtrik: .../GR.

6.Momentområde: 1-23.000 Nm; Maks. borediameter: Φ160mm.

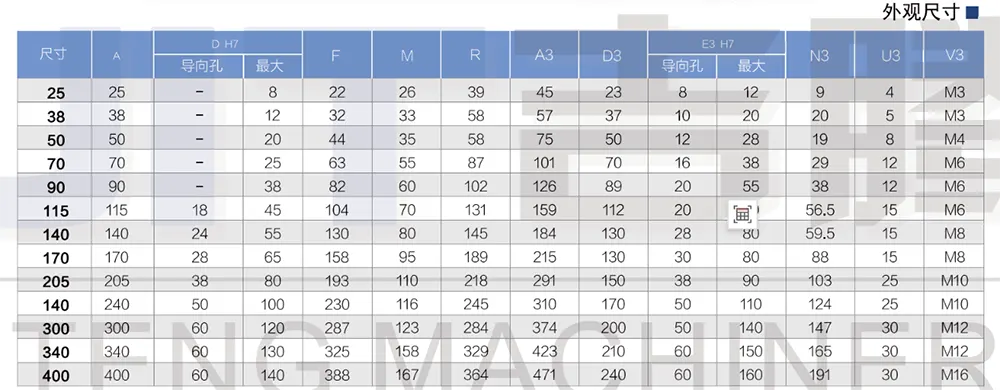

Overordnede dimensioner

Tekniske detaljer

På forespørgsel

Dataene refererer til den komplette samling (DF/TAC)

Vægt refererer til den komplette samling med pilotboring (DF/TAC)
