Stjerne-type elastisk kobling

Star-Type Elastic Coupling er en meget brugt klo-type elastisk bufferkobling inden for industriel mekanisk transmission. I modsætning til stive transmissionskomponenter fokuserer den på fleksibel buffering, støjreduktion og vibrationsabsorbering og fungerer som kernefunktionen i beskyttelsesudstyr.

Ved at udnytte fordelene ved elastiske kroppe med flere hårdheder som valgmuligheder, forskellige materialehuse og forskellige installations- og låsemetoder, kan den tilpasses almindelige arbejdsforhold, lette belastninger, støvede og fugtige miljøer og kan fuldstændig erstatte den importerede ROTEX-seriekobling. Det er kompatibelt med langt størstedelen af ​​almindeligt maskineri, ingeniør-, metallurgisk og kemisk udstyr og har ekstrem stærk alsidighed og tilpasningsevne.

Strukturel sammensætning og designfunktioner

Denne stjerne-elastiske kobling vedtager et design med buet klostruktur i europæisk stil. Den samlede kombination er videnskabeligt rimelig, med stærk strukturel stabilitet og er velegnet til langvarig kontinuerlig drift.

1. Overordnet samlingsstruktur

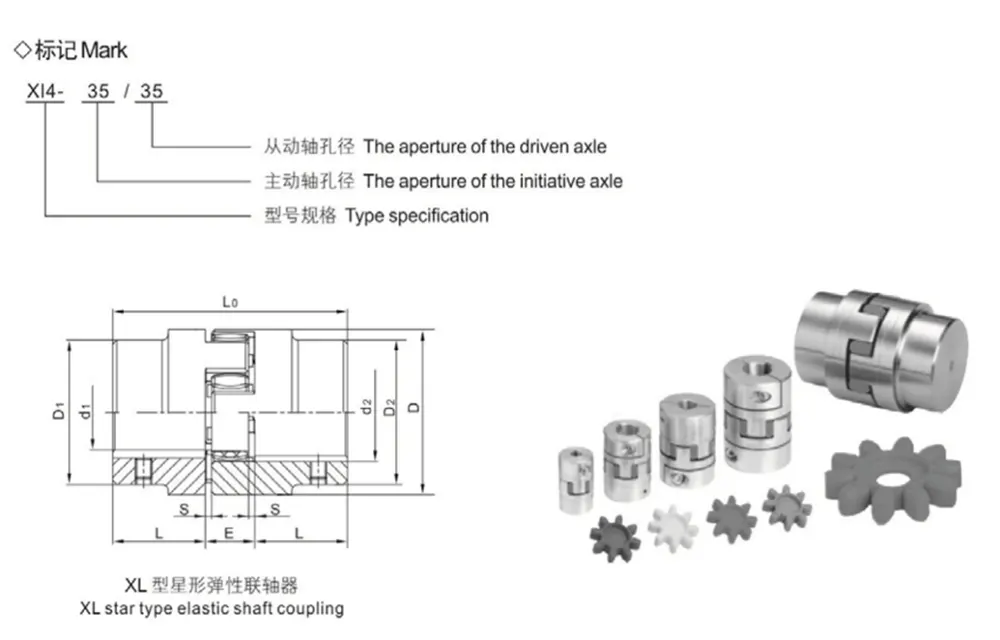

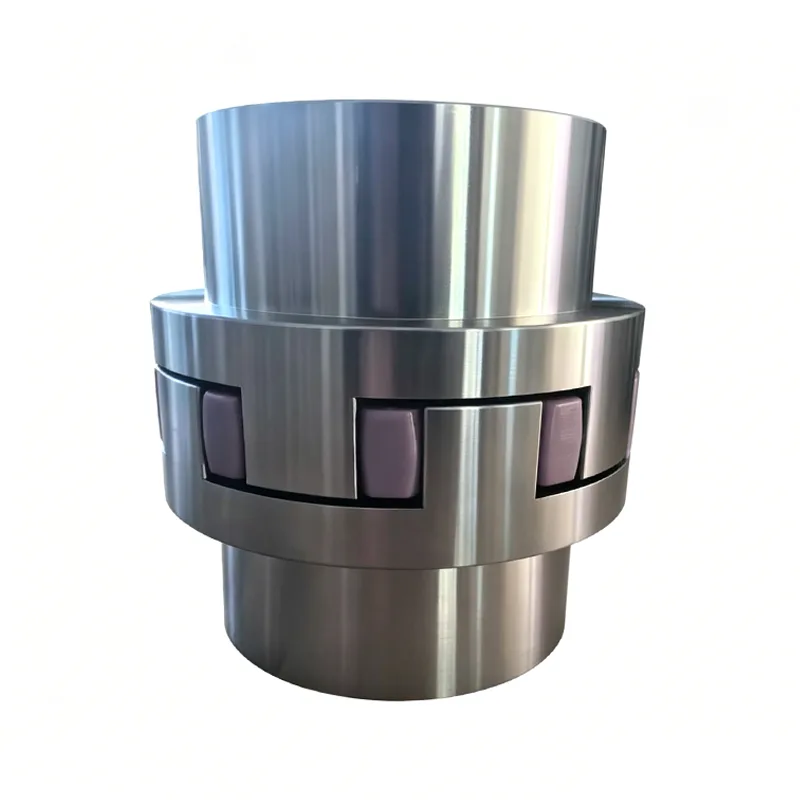

Produktet er sammensat af to halve koblingsenheder og en mellemliggende stjerneformet elastisk bufferpude. Der er intet overflødigt eller komplekst tilbehør. Demontering, vedligeholdelse og udskiftning af tilbehør kræver ikke professionelt værktøj. Daglig vedligeholdelse er enkel og bekvem.

2. Europæisk stil buet klodesign

Det vedtager den europæiske standard klostruktur med buet overfladedesign af kløerne. Kontaktområdet af den elastiske pudes riller er større, hvilket effektivt reducerer overfladetrykket på den evolvente tandoverflade. Selv under tunge belastningsforhold vil der ikke være problemer som tandoverfladedeformation, slid eller knusning.

3. Design af sikkerhedsfejl

Den er udstyret med en sikkerhedsgrænsestruktur. Selvom det elastiske legeme slides over en længere periode, kan koblingslegemet stadig overføre kraft stabilt og vil ikke direkte forårsage nedlukning af udstyr eller skade på akselsystemet, hvilket sikrer sikkerheden ved udstyrets drift.

Fordele ved materialekonfiguration og valg af flere specifikationer

Star-Type Elastic Coupling understøtter flere materiale- og hårdhedskombinationer. Den kan præcist matche modellen i henhold til kundens belastning, hastighed og arbejdsforhold, hvilket eliminerer ulempen ved, at en enkelt specifikation er egnet til alle arbejdsforhold.

1. Forskellige muligheder for skalmateriale

Hoveddelen af ​​koblingen kan være lavet af pulverlegeret støbejern, almindeligt støbejern, duktilt jern, stål, aluminiumslegering osv., velegnet til forskellige brugskrav såsom let belastning, medium belastning, tung belastning og letvægtsudstyr.

2. Polyurethanelastomerer med flere hårdhed

Den mellemliggende elastiske pude bruger polyurethanmateriale af høj kvalitet, der tilbyder fire forskellige hårdhedsmuligheder på 80A, 92A, 98A og 64D. Svarende til forskellige momentparametre er 92A industristandardtypen, der opfylder behovene for langt de fleste rutinemæssige arbejdsforhold.

3. Farve for at skelne mellem specifikationer

Elastomerer med forskellig hårdhed bruger differentierede farver til at skelne, hvilket giver kunderne mulighed for hurtigt at identificere specifikationerne og undgå blandet installation og modeluoverensstemmelse, hvilket letter styring på stedet og udskiftning af reservedele.

Driftsydelse og miljøtilpasningsevne

Star-Type Elastic Coupling kan prale af fremragende miljøtolerance og driftsydeevne, der er i stand til at tilpasse sig komplekse udendørs og barske forhold på værkstedet. Dens stabilitet overstiger langt den for almindelige simple koblinger.

1. Bred temperaturstabil drift

Det gældende arbejdstemperaturområde er fra -20 ℃ til 80 ℃. Den revner ikke ved lave temperaturer eller blødgør ved høje temperaturer, og kan bruges stabilt på alle fire årstider.

2. Omfattende beskyttende ydeevne

Det har god modstandsdygtighed over for olie, støv, sand og fugt. Den kan fungere kontinuerligt under fugtige, støvede og let olierede værkstedsforhold uden at ældes eller svigte.

3. Højkvalitets stødabsorbering og buffereffekt

Ved at stole på den fleksible bufferkarakteristik af polyurethanelastomer kan den effektivt absorbere vibrationerne og stødene, der genereres af udstyrsstart, nedlukning og belastningsudsving, hvilket reducerer udstyrsstøj og beskytter motoren og hovedakslen.

Installationsform og tilpasningsmetode

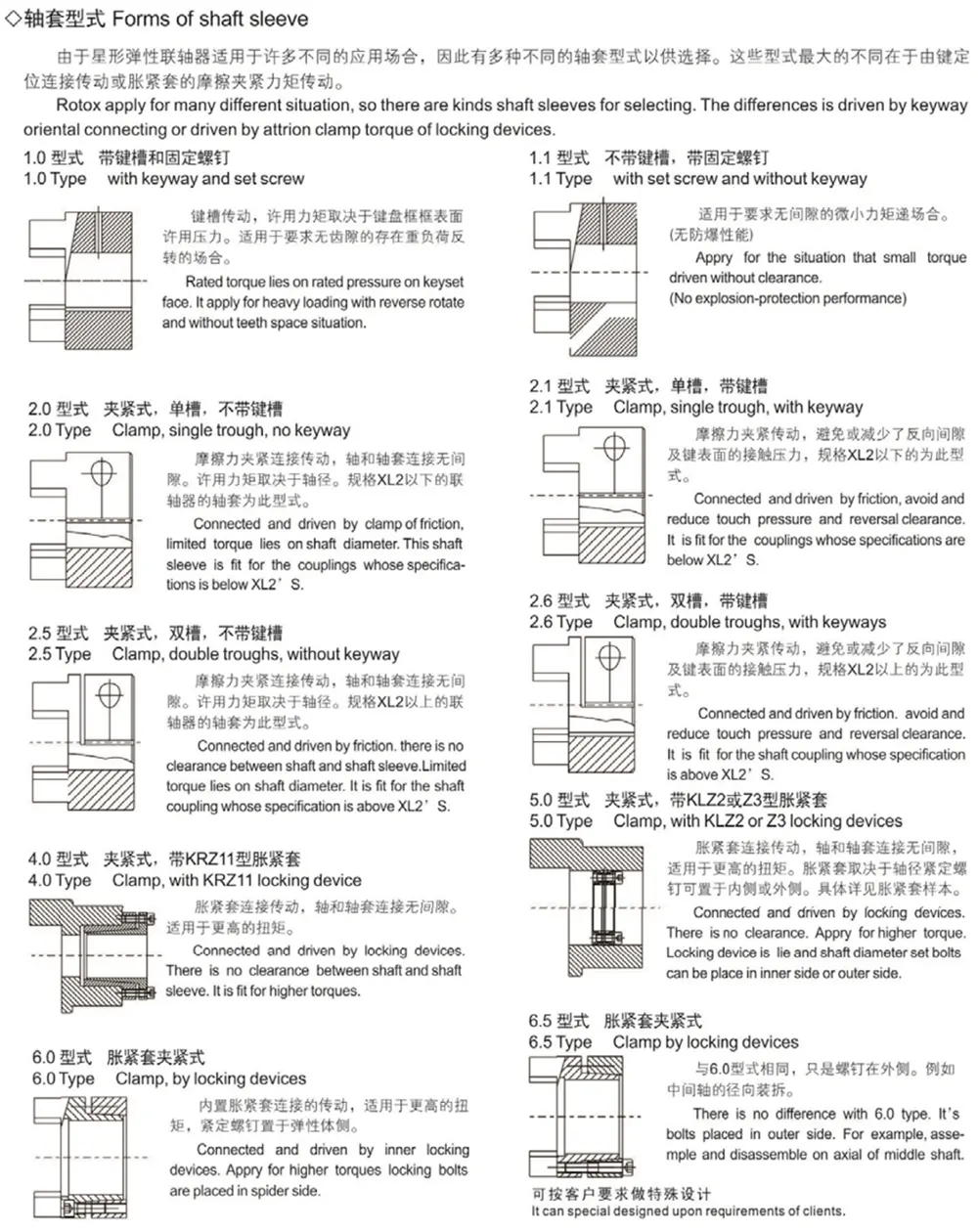

1. Forskellige låsemetoder

Understøtter forskellige låseformer såsom flad nøgleforbindelse, splineforbindelse, enkeltspaltelåsning og konisk friktionslåsning. Den er velegnet til forskellige akseldiametre og krav til transmissionsinstallation, hvilket sikrer en fast fiksering uden at glide.

2. Flere strukturelle stilarter

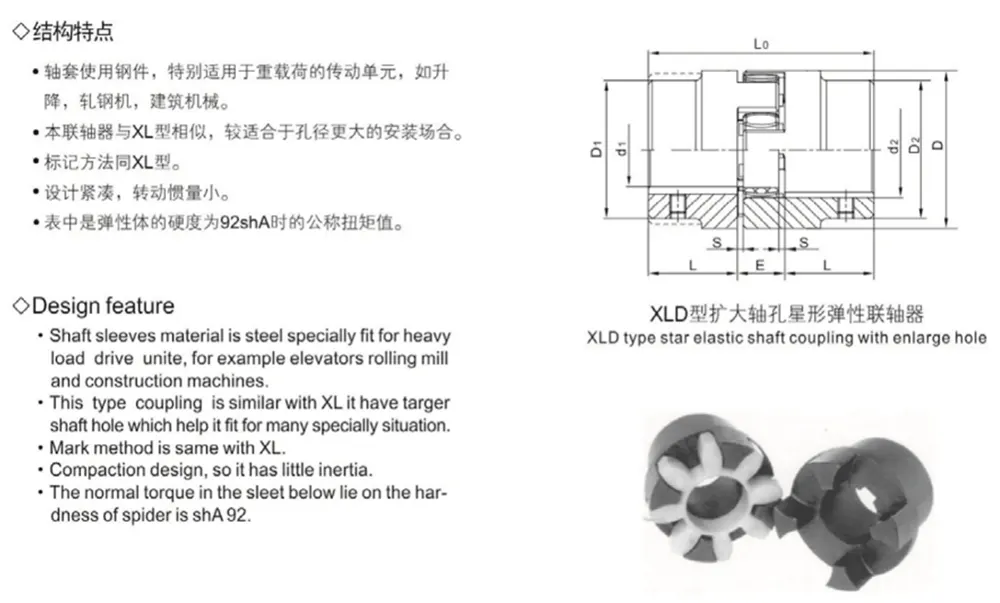

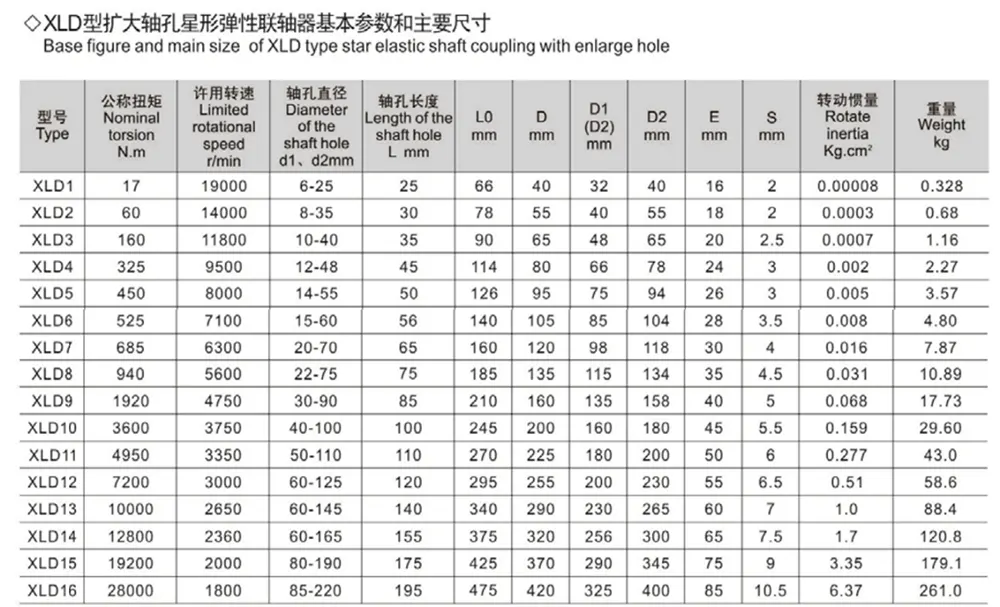

Inkluderer udvidet mellemtype, kontraheret mellemtype, standardkontrakteret type, flangetype osv. Den kan tilpasses forskellige installationsafstande og installationspositioner for udstyrsscenarier.

3. Kan erstatte importerede modeller

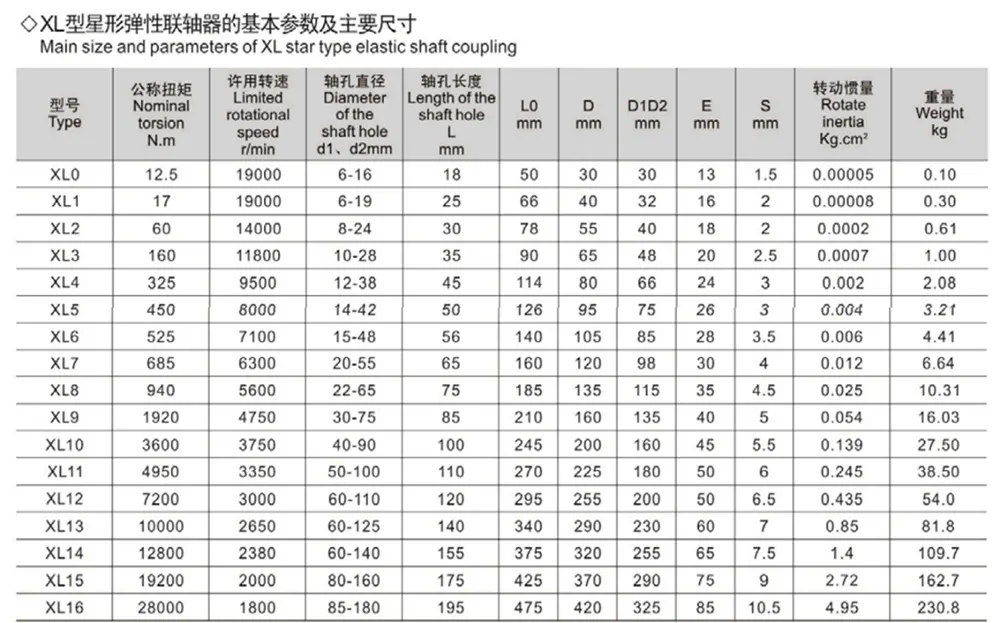

Parametre, dimensioner og ydeevne kan perfekt matche den tyske ROTEX-kobling. Det kan direkte erstatte importerede produkter, hvilket væsentligt reducerer omkostningerne ved indkøb af udstyrskomponenter.

Industriscenarier

1. Generelt mekanisk udstyr

Forskelligt konventionelt transmissionsudstyr og universelle kraftoverførselsanordninger til akselforbindelse og buffertransmission.

2. Engineering og hydrauliske maskiner

Kraftoverførselssystemer til vandbesparende ingeniørudstyr og entreprenørmaskiner, velegnet til udendørs og tunge belastninger fluktuerende arbejdsforhold.

3. Metallurgi, minedrift og kemiske maskiner

Star-Type Elastic Coupling kan tilpasses metallurgi, minedrift og kemisk udstyr, der er i stand til at modstå komplekse arbejdsmiljøer såsom støv, olieforurening og let korrosion.
