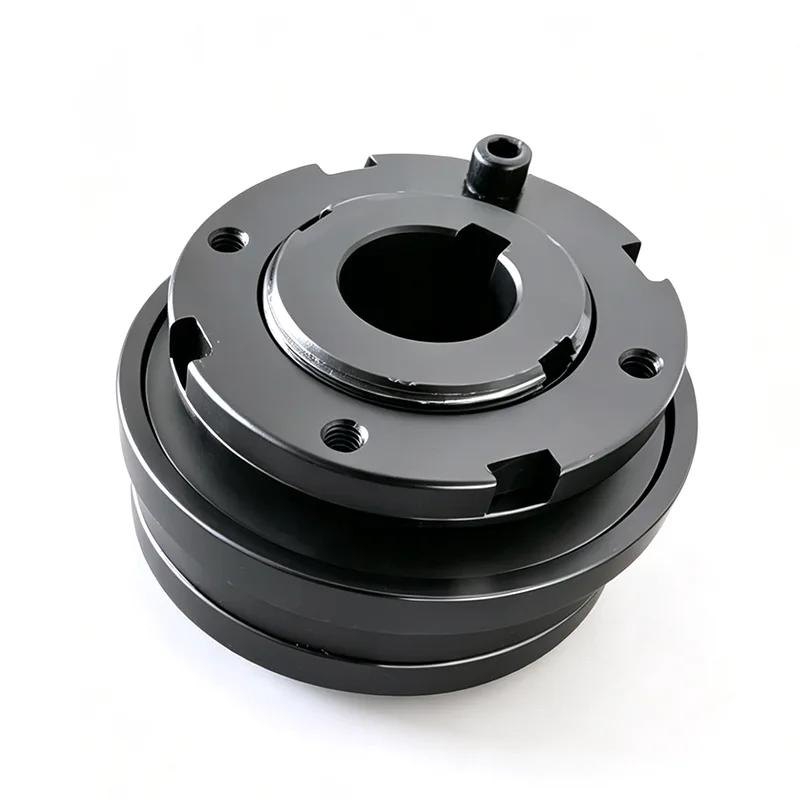

Steel Ball Torque Limiter har et automatisk udkoblingsdesign: Stålkugler løsnes øjeblikkeligt fra fastspændingsrillerne i tilfælde af overbelastning af udstyret for at afbryde kraftoverførslen, hvilket effektivt forhindrer udstyr i at gå i stå, brud på tandhjul og beskadigelse af kernekomponenter.
Sammenlignet med drejningsmomentbegrænsere af friktionstypen, leverer den flere gange hurtigere reaktionshastighed, hvilket giver mere pålidelig beskyttelse til højhastighedspræcisionsdrift og arbejdsforhold med hårde belastninger.

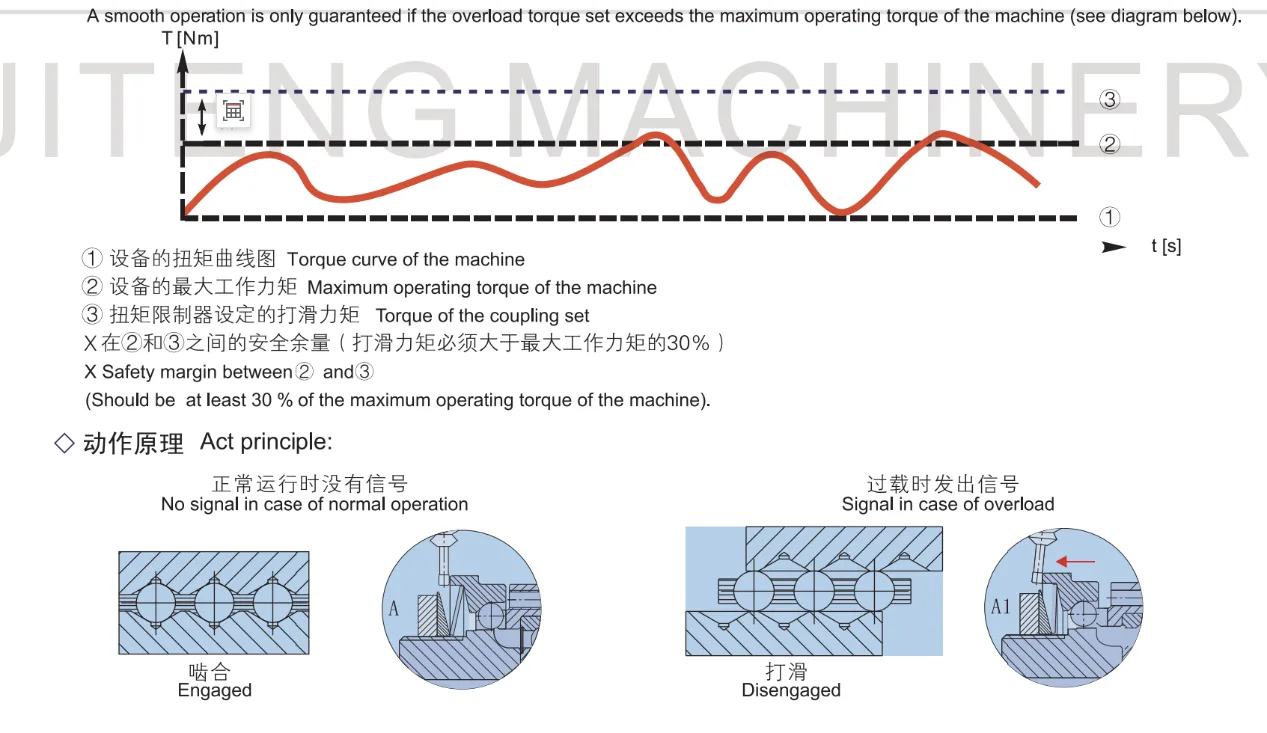

I tilfælde af overbelastning forlader skraldedelens kugler deres fordybninger, og en relativ bevægelse mellem den drivende og den drevne side frembringes. På denne måde undgås skader på grund af overbelastning. Skifteringen foretager en aksial bevægelse til skiftevejen "S" og aktiverer endestopkontakten eller nærhedsinitiatoren. Signalet kan bruges til styrefunktioner eller til frakobling af drevet. Til genstart vil vi anbefale at omgå endestopkontakten eller nærhedsinitiatoren elektrisk i kort tid.
Når overbelastningstilstanden er løst, roterer stålkuglerne inde i deres bur – drejer gennem en bestemt vinkel – og sætter sig automatisk tilbage i det næste sæt spærringer; følgelig genoptager de drivende og drevne komponenter normal rotation efter at have roteret i forhold til hinanden gennem den samme vinkel.

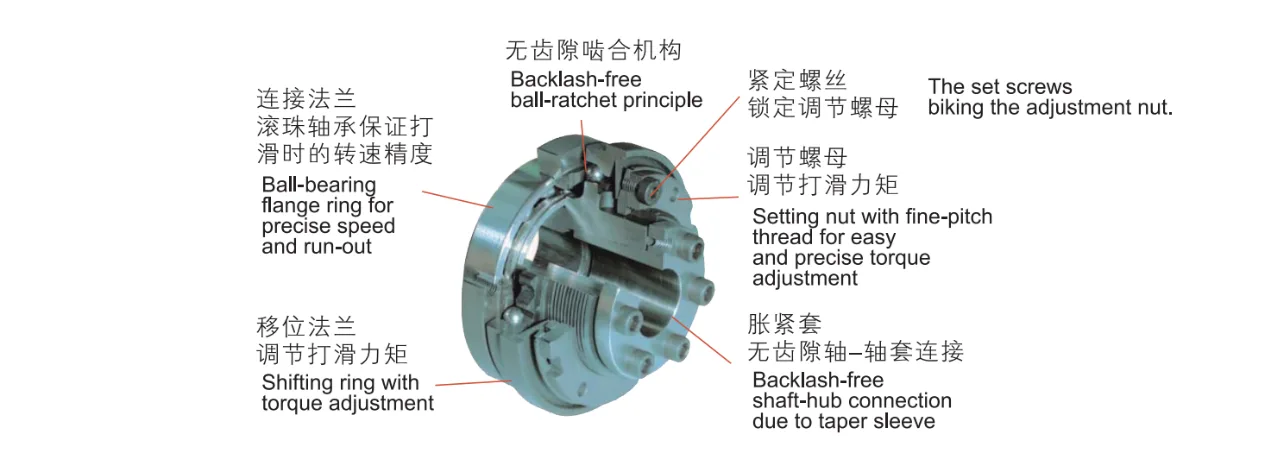

JTA-seriens Steel Ball Torque Limiter opfylder de krævende krav til moderne elektroniske drivsystemer, der tilbyder høj præcision, høj dynamisk ydeevne og enestående sikkerhed, samtidig med at den muliggør transmission af drejningsmoment med absolut nul slør.

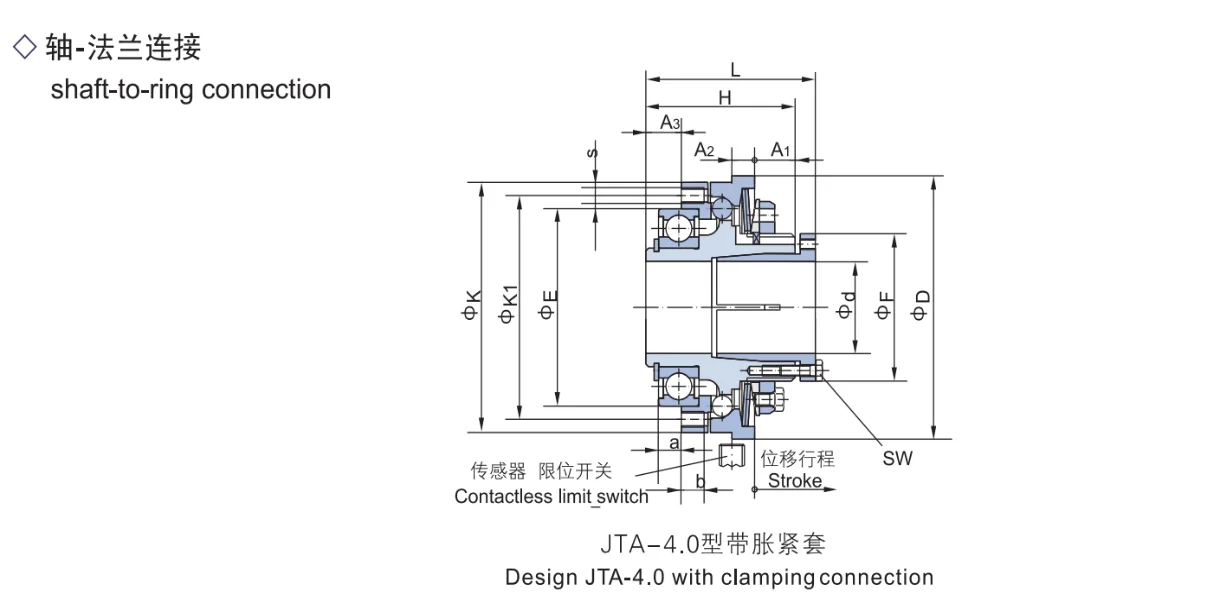

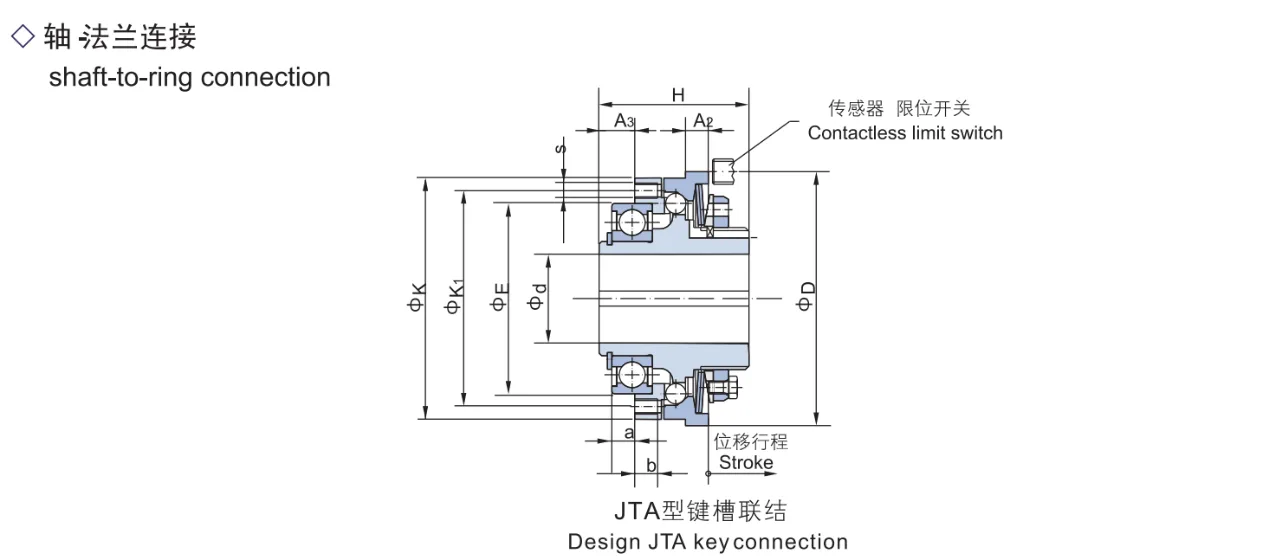

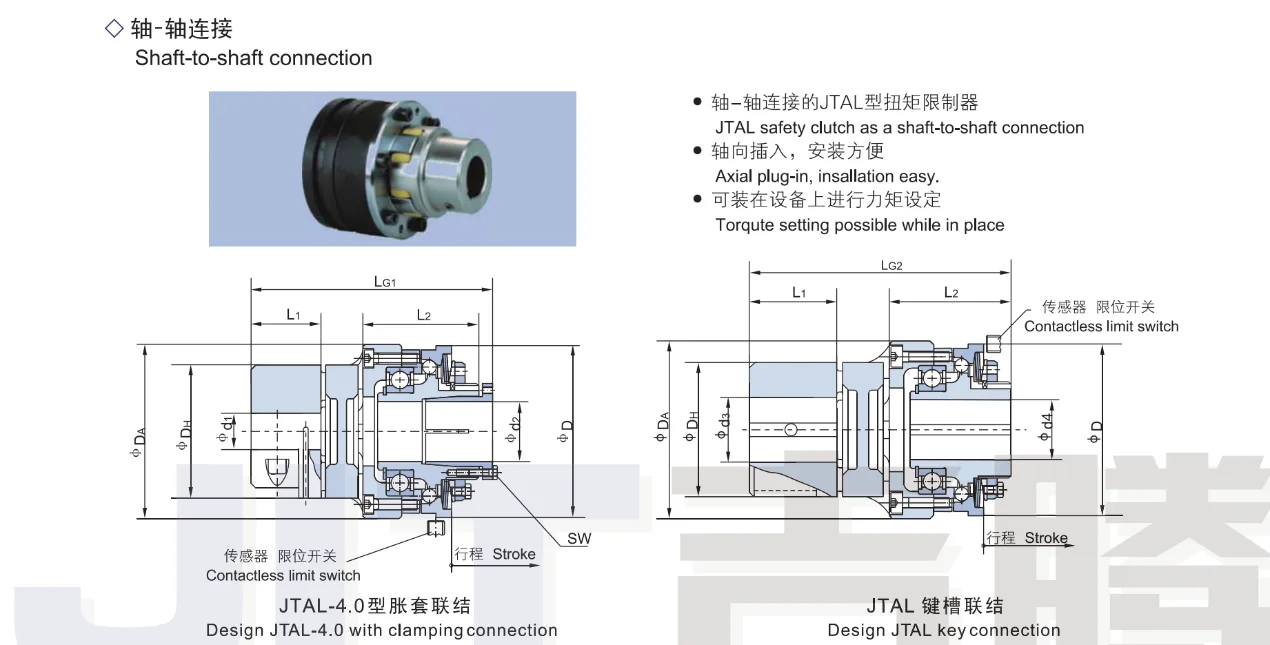

Steel Ball Torque Limiter kan opdeles i nogle typer, nemlig Design JTA-4.0 med spændeforbindelse、Design JTA nøgleforbindelse、JTAL type stålkuglemomentbegrænser. Følgende er henholdsvis strukturdiagrammer og tekniske parametertabeller for disse produkter.
|
JTA4.0 Model |
Momentområde (Nm) |
|
|
|
Max hastighed Ubalancedrpm |
Trykubalance (mm) |
Masse inertimomenter |
|
Spændeskruer og tilspændingsmomenter forΦd |
|
Vægt (kg) |
|
|
X-formet |
L-formet |
M-formet |
H-formet |
|
|
Hub-side Kg㎡ |
Fleksibel side Kg㎡ |
Størrelse (mm) |
Moment (Nm) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000211 |
0.000093 |
4×M4 |
4 |
0.68 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000531 |
0.000234 |
6×M4 |
4 |
1.14 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001388 |
0.000643 |
8×M4 |
4 |
1.98 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002846 |
0.001306 |
8×M5 |
8 |
2.88 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006858 |
0.002649 |
8×M6 |
12 |
4.59 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.029432 |
0.006690 |
8×M8 |
15 |
10.63 |
|
JTA4.0 Model |
dmin |
dmax |
D |
F |
E (h6) |
K |
K1 |
L |
H |
A1 |
A2 |
A3 |
a |
b |
S |
SW |
|
01 |
10 |
20 |
70 |
38 |
47 |
65 |
56 |
47 |
40 |
12 |
7 |
8 |
5 |
6 |
8×M4 |
7 |
|
02 |
15 |
25 |
85 |
44 |
62 |
80 |
71 |
56 |
48 |
13.5 |
8 |
11 |
7 |
7 |
8×M5 |
7 |
|
03 |
22 |
35 |
100 |
56 |
75 |
95 |
85 |
67 |
59 |
16 |
9 |
14 |
9 |
9 |
8×M6 |
7 |
|
04 |
32 |
44 |
115 |
70 |
90 |
110 |
100 |
73 |
64 |
17 |
10 |
16 |
10 |
10 |
8×M6 |
8 |
|
05 |
35 |
55 |
135 |
84 |
100 |
130 |
116 |
86 |
75 |
20.5 |
12 |
18 |
10 |
12 |
8×M8 |
10 |
|
06 |
40 |
65 |
171 |
100 |
130 |
166 |
150 |
130 |
115 |
46 |
16 |
21 |
12 |
15 |
8×M10 |
13 |
|
Størrelse/Type |
Momentområde (Nm) |
Afslut boring (H8) |
Afslut boring(H8) til JB/T7934-1999 |
|
JTA4.0-03 |
L |
1. Yderligere størrelser til mindre og større drejningsmomenter tilgængelige på anmodning;
2.mindre boringer til lave drejningsmomenter tilgængelige på anmodning;
3.H8 tolerance brugerside H8.
|
JTA Model |
Momentområde (Nm) |
|
|
|
Max hastighed (rpm) |
Trykubalance (mm) |
Masse inertimomenter |
|
Spændeskruer og tilspændingsmomenter forΦd |
|
Vægt (kg) |
|
|
X-formet |
L-formet |
M-formet |
H-formet |
|
|
Nav-side Kgm² |
Fleksibel side Kgm² |
Størrelse (mm) |
Moment (Nm) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000205 |
0.000093 |
4×M4 |
4 |
0.63 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000505 |
0.000234 |
6×M4 |
4 |
1.02 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001302 |
0.000643 |
8×M4 |
4 |
1.75 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002630 |
0.001306 |
8×M5 |
8 |
2.55 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006329 |
0.002649 |
8×M6 |
12 |
4.07 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.028443 |
0.006690 |
8×M8 |
15 |
10.06 |
|
JTA Model |
d |
D |
E (h6) |
K |
K1 |
H |
A2 |
A3 |
a |
b |
S |
|
01 |
12-20 |
70 |
47 |
65 |
56 |
40 |
7 |
8 |
5 |
6 |
8×M4 |
|
02 |
15-22 |
85 |
62 |
80 |
71 |
48 |
8 |
11 |
7 |
7 |
8×M5 |
|
03 |
22-30 |
100 |
75 |
95 |
85 |
59 |
9 |
14 |
9 |
9 |
8×M6 |
|
04 |
28-40 |
115 |
90 |
110 |
100 |
64 |
10 |
16 |
10 |
10 |
8×M6 |
|
05 |
32-50 |
135 |
100 |
130 |
116 |
75 |
12 |
18 |
10 |
12 |
8×M8 |
|
06 |
40-65 |
166 |
130 |
171 |
150 |
115 |
16 |
21 |
12 |
15 |
8×M10 |
1. Yderligere størrelser til mindre og større drejningsmomenter tilgængelige på anmodning;
2.mindre boringer til lave drejningsmomenter tilgængelige på anmodning;
3.tolerance brugerside H7.
|
Størrelse/type |
Momentområde (Nm) |
Afslut boring (H7) |
Færdig huldiameter (H7) Keyway i overensstemmelse med GB/T3852-1997 (JS9) standard |
|
JTA03 |
L |
Φ22 |
Φ22 nøgle måde |
|
JTAL |
Momentområde (Nm) - X |
Momentområde (Nm) - L |
Momentområde (Nm) - M |
Maks. hastighed ubalanceret rpm |
Trykskiveslag ved overbelastning mm |
|
01 |
5-12,5 |
10-25 |
20-50 |
4000 |
1.2 |
|
02 |
10-25 |
20-50 |
40-100 |
3000 |
1.5 |
|
03 |
20-50 |
40-100 |
80-200 |
2500 |
1.8 |
|
04 |
40-100 |
80-200 |
160-400 |
2000 |
2.0 |
|
05 |
70-175 |
140-350 |
280-700 |
1200 |
2.2 |
|
06 |
120-300 |
240-600 |
480-1200 |
800 |
2.5 |
|
JTAL |
Φd1 |
Φd2 |
Φd3 |
Φd4 |
Dₐ |
DH |
D |
LG1 |
LG2 |
L1 |
L2 |
|
01 |
15-28 |
10-20 |
8-28 |
10-20 |
70 |
55 |
70 |
102 |
95 |
30 |
47 |
|
02 |
19-35 |
15-25 |
10-38 |
15-25 |
85 |
65 |
85 |
120 |
112 |
35 |
57 |
|
03 |
20-45 |
20-35 |
12-45 |
20-30 |
100 |
80 |
100 |
146 |
138 |
45 |
69 |
|
04 |
28-45 |
30-45 |
14-55 |
30-40 |
115 |
95 |
115 |
159 |
150 |
50 |
74 |
|
05 |
35-55 |
35-55 |
20-60 |
35-50 |
135 |
105 |
135 |
182 |
171 |
56 |
87 |
|
06 |
45-80 |
40-65 |
35-80 |
40-65 |
175 |
135 |
171 |
255 |
240 |
75 |
130 |
|
JTAL03 |
L |
Φ20 |
Φ 20 |
Φ20keyway/ Φ 20-4.0 Φ 20-4.0 klap |
|
Størrelse/type af samling |
Momentområde (Nm) |
Afslut boring (H7) |
Afslut boring (H7) |
Afslut boring (H7) kilegang til GB/T3852 ark 1997 (Js9) |
