Jiteng er en professionel producent og leverandør af TL Type Elastic Sleeve Pin Couplings i Kina. I øjeblikket nyder denne fleksible koblingskomponent udbredt popularitet inden for små til mellemstore kraftoverførsel, idet den er afhængig af en kombineret struktur af stifter og elastiske gummibøsninger for at lette kraftoverførsel. I modsætning til stive koblinger – som mangler dæmpningsevner og risikerer at beskadige hovedaksler eller gear under overbelastningsforhold – udnytter dette produkt de fleksible egenskaber af dets elastiske gummimanchetter til at absorbere stød og vibrationer, der genereres under opstart og nedlukning af udstyret, samtidig med at det giver en dedikeret overbelastningsbeskyttelsesmekanisme.
1. På grund af elastisk ærmeforvrængning og tændernes afstand mellem ringhuller i halvkoblingen har koblingen en vis kompenserende for relativitetsforskydning og isolationsegenskaber.
2. Arbejdstemperatur er fra -20 ℃ til +70 ℃
3. Keyway former og størrelse akselhuller og markeringsmetode skal være i overensstemmelse med forskrifterne i GB/T3852-1977 og 《forbindelsesformstørrelser og akselhuller for koblingen》

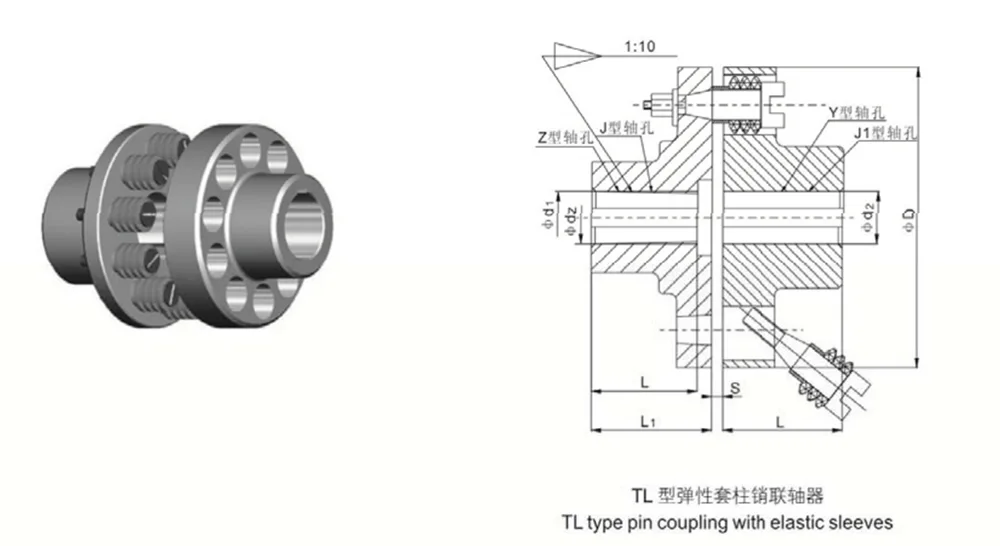

For Z- og J-type med forsænkning er dens længde pasform, ikke inklusiv forsænkning, L-værdi som nedenstående tegning.
Standardkoden af den gamle type er GB4323-84
TL Type Elastic Sleeve Pin Coupling er velegnet til generelle arbejdsscenarier med medium og lille effekt, medium og lav hastighed, hyppige opstarter og hyppig frem-tilbage rotation.
Den har moderat buffer- og vibrationsdæmpende kapacitet og kan absorbere konventionel påvirkning, men den er ikke anvendelig til arbejdsforhold med kraftig stød og kraftige vibrationer.
Den er mest velegnet til udstyr med stiv monteringsbase og høj justeringsnøjagtighed.
TL Type Elastic Sleeve Pin Coupling har en indbygget passiv overbelastningsbeskyttelsesmekanisme med enkel, intuitiv logik. Den er specielt designet til at imødegå kritiske smertepunkter i industrien – såsom udstyr, der sidder fast, går i stå eller beskadigelse af værtsmaskiner forårsaget af øjeblikkelige overbelastningschok i små til mellemstore maskiner – og muliggør derved en trindelt beskyttelsesstrategi.
- Dedikeret overbelastningstrykaflastningsdesign: Indenfor hele transmissionsenheden fungerer den elastiske gummimanchet som den centrale forbrugskomponent. Under normale driftsbelastninger giver muffen stabil dæmpning og momentoverførsel; i tilfælde af unormale forhold – såsom materialestop, motorstop eller øjeblikkelig overbelastning – er den elastiske muffe designet til at være den første komponent, der gennemgår kompression, slid og efterfølgende svigt.
- Isolering af overbelastningsstødkræfter: Når den elastiske muffe svigter, afbrydes drejningsmomenttransmissionsvejen automatisk. Dette isolerer effektivt overbelastningsstødkræfterne, forhindrer dem i at forplante sig længere nede i transmissionskæden og beskytter derved fundamentalt kritiske komponenter af høj værdi, såsom motorer, hovedaksler, lejer og gearreduktionsgear.
- Omkostningseffektiv beskyttelsesløsning: I modsætning til den dyre skade, der kan påføres en hel maskinenhed, kræver fejlretning kun udskiftning af den billige elastiske ærme. Dette giver mulighed for at løse overbelastningsrelaterede fejl med minimale omkostninger og undgår både ublu reparationsomkostninger og komplekse vedligeholdelsesprocedurer.
Når den måles mod sammenlignelige stive koblinger og high-end elastiske koblinger, viser TL Type Elastic Sleeve Pin Coupling betydelige fordele på tværs af tre nøgledimensioner: indledende indkøbsomkostninger, fejlrate og reservedelsomkostninger. Dette gør det til et ideelt valg til storstilet udstyrsintegration og indkøb.
- Kontrollerbare omkostninger gennem masseproduktion: Ved at udnytte modne, standardiserede fremstillingsprocesser og masseproducerede komponenter er produktionsarbejdsgangen strømlinet og effektiv. Som følge heraf forbliver priserne ab fabrik meget overkommelige, hvilket gør den velegnet til bulk-integration af udstyrsproducenter og til at vedligeholde klar lager hos distributører.
- Stabil struktur og lav fejlrate: Koblingen indeholder et minimalt antal interne komponenter og er fri for komplekse, præcisionsafhængige strukturer, og den indeholder ingen skrøbelige præcisionsdele, der er tilbøjelige til at beskadige. Den er i stand til at modstå længere perioder med kontinuerlig drift, der involverer hyppige start og stop, hvilket resulterer i en ekstremt lav sandsynlighed for driftssvigt under daglig brug.
- Universale og overkommelige reservedele: Slidfølsomme komponenter - såsom de elastiske ærmer - er standard industridele. De er bredt tilgængelige på markedet gennem adskillige indkøbskanaler, hvilket resulterer i ekstremt lave omkostninger til udskiftning af individuelle komponenter. Sammenlignet med traditionelle stive koblinger er den samlede omkostningseffektivitet og værditilbud betydeligt overlegne.

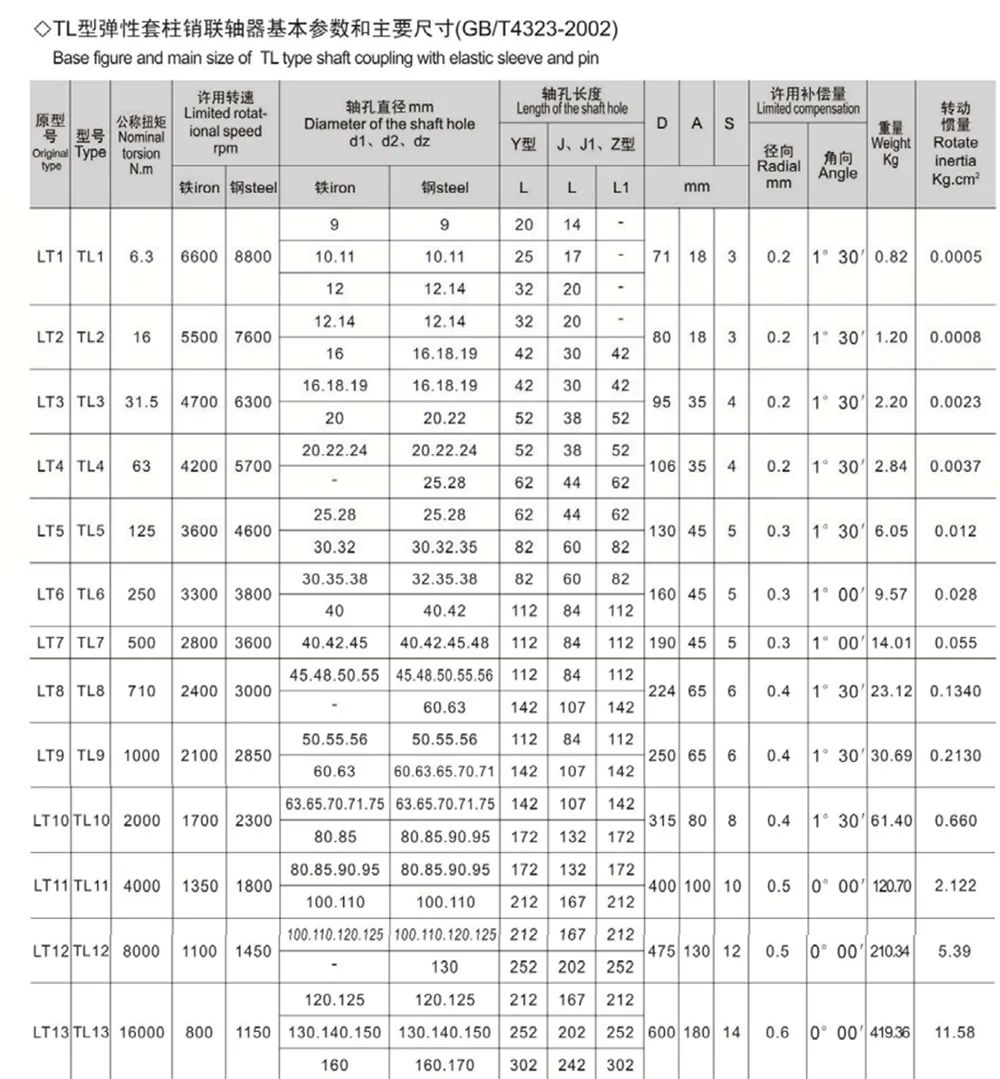

Bemærk: ① Koblingsvægte i pladen beregnet som minimum diameter og max længde.
② Kort overbelastning må ikke overstige 2 gange det nominelle normalt drejningsmoment.
③ Former for skafthuller længderne L og L1 kan vælges efter kundens behov.
④ Løbende inerti har samme værdi.
Fra et langsigtet driftsperspektiv strømliner TL Type Elastic Sleeve Pin Coupling betydeligt vedligeholdelses- og driftsprocesser. Det reducerer effektivt omkostninger forbundet med manuelle reparationer, udskiftning af reservedele og produktionsnedetid, hvilket gør den ideel til maskiner til generelle formål, der kræver kontinuerlig 24-timers drift.
- Livslang smørefri drift: Produktet er afhængigt af gummielastomerer for at afbøde kraftoverførslen; da den ikke har nogen interne friktionsgenererende komponenter, kræver den ingen smøreolie eller fedt efter installation. Dette eliminerer behovet for periodiske vedligeholdelsesprocedurer og reducerer arbejdsomkostninger forbundet med vedligeholdelse.
- Enkel udskiftning af sliddele: Hvis de elastiske ærmer til sidst ældes eller blive beskadiget, behøver vedligeholdelsespersonalet kun at fjerne endedækslerne for at fuldføre udskiftningen. Hele processen kan udføres uden at skulle flytte de tilsluttede værtsmaskiner på begge sider, hvilket sikrer en enkel og højeffektiv adskillelse og genmontering.
- Reducerede nedetidstab: Reparations- og udskiftningsopgaver er hurtige at fuldføre - ofte kræver det kun en enkelt tekniker - og derved minimere nedetiden for udstyret. Dette forhindrer tab af produktionskapacitet typisk forårsaget af komponentreparationer, hvilket gør koblingen velegnet til forskellige typer kontinuerligt produktionsmaskiner.
- Pumpeudstyr: Bredt kompatibelt med væskehåndteringsudstyr såsom centrifugalpumper, vakuumpumper og kemikalieoverførselspumper. Den dæmper driftsvibrationer i pumpehuset og beskytter derved både pumpeakslen og den tilsluttede motor.
- Ventilator- og blæserudstyr: Velegnet til forskellige ventilationssystemer, inklusive ventilatorer til generelle formål, HVAC-blæsere og blæsere med induceret træk. Det dæmper vibrationer, der genereres under højhastighedsventilatordrift, og optimerer udstyrets overordnede driftsstabilitet.
- Generelt industrielt maskineri: Kan integreres med en bred vifte af udstyr - inklusive transportsystemer, lette kompressorer, værktøjsmaskiner, landbrugsmaskiner og små til mellemstore gearreducere - for at opfylde de dobbelte krav til grundlæggende kraftoverførsel og overbelastningsbeskyttelse.
- Spørgsmål 1: Hvad er beskyttelsesmekanismen for TL Type Elastic Sleeve Pin Coupling? Hvordan adskiller den sig fra en momentbegrænser?
- A1: TL Type Elastic Sleeve Pin Coupling anvender en passiv overbelastningsbeskyttelsesmekanisme; i tilfælde af en overbelastning er de elastiske gummimanchetter designet til at komprimere, slides ned og til sidst forskydes – og derved frakoble drejningsmomenttransmissionen. I modsætning hertil anvender en momentbegrænser en aktiv udløsningsmekanisme til at frakoble drevet. Dette produkt har specialiseret sig i omkostningseffektiv, grundlæggende beskyttelse og stødabsorbering, hvilket gør det velegnet til standardudstyr med lav til medium effekt; omvendt er vores drejningsmomentbegrænsere designet til kraftige, højrisiko- og højpræcisions industrimaskiner.
- Spørgsmål 2: Kræver udskiftning af en slidt elastisk manchet, at man skiller hele koblingsenheden ad?
A2: Nej, det er ikke nødvendigt at adskille hele maskinen, og du behøver heller ikke flytte de tilsluttede drivmotorer – såsom motorer eller pumper – placeret i begge ender. Du skal blot fjerne det ydre endedæksel for direkte at erstatte det indvendige elastiske ærme, hvis det er ældet eller blevet beskadiget. Proceduren er ligetil, så selv uerfarne teknikere kan udføre vedligeholdelsesopgaven hurtigt.
- Q3: Kræver denne kobling periodisk smøring eller vedligeholdelse under rutinemæssig drift?
A3: Produktet er fuldstændig vedligeholdelsesfrit og kræver ingen smøring; der er ingen grund til at påføre fedt eller smøremidler. Udskiftningsintervallet for den elastiske ærme afhænger af de specifikke driftsforhold. Under standardforhold - ved omgivende temperaturer og i støvfrie omgivelser - holder ærmet typisk i 1 til 3 år. Til applikationer, der involverer hyppige start-stop eller høje vibrationsniveauer, anbefaler vi at inspicere muffen hver sjette måned; Du skal blot udskifte den med det samme, hvis du observerer tegn på revner, hærdning eller ældning.
