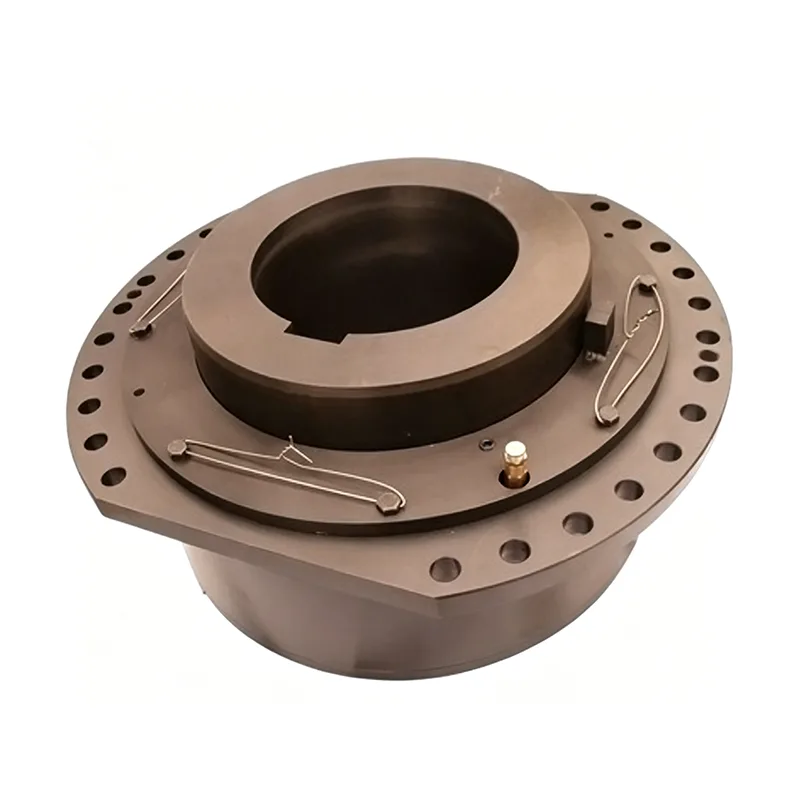

Kugleformet rullekobling

Den sfæriske rullekobling er en specialiseret transmissionskomponent udviklet specifikt til at håndtere kritiske smertepunkter i kranhejsemekanismernes tromledrevsystemer. Det afhjælper effektivt adskillige mangler, der er iboende i traditionelle gearkoblinger, åbne gear-drev og leddelte akselstrukturer. Ved at stole på den fleksible indgreb af sfæriske ruller til at overføre drejningsmoment, besidder produktet i sagens natur selvjusterende lejekarakteristika, hvilket gør det muligt at tilpasse sig automatisk til vinkelforskydninger i udstyret. Dens strukturelle layout er kompakt og let, hvilket sikrer, at den ikke optager yderligere plads i trolleymekanismen. Den er ideel til de lave hastigheder, tunge belastninger og tromledrevne driftsforhold, der er typiske for hejseudstyr; desuden tilbyder den en bred vifte af parameterdækning og sikrer stabil, pålidelig drift.

Sammenligning af fordele og ulemper ved traditionelle krankoblingskonstruktioner

I transmissionsforbindelsen mellem reduktionsudgangsakslen og tromlen i kranhejsemekanismer anvender traditionelle designs typisk tandhjulskoblinger af skivetypen, åbne gear-drev eller ledakselforbindelser med fast akse og flydende akse. Hver af disse strukturelle typer præsenterer tydelige driftsmæssige ulemper, der begrænser udstyrsvedligeholdelse og strukturel layoutfleksibilitet.

- Multiplade gearkoblinger af skivetype (til små til mellemstore kraner): Mens de tilbyder en kompakt overordnet struktur og høj integration, resulterer deres komplekse geometri i høje fremstillingsomkostninger og betydelige bearbejdningsvanskeligheder. Ydermere hindrer deres betydelige egenvægt lette designinitiativer for små til mellemstore kraner, og efterfølgende adskillelses- og vedligeholdelsesprocedurer er yderst ubelejlige.

- Åbne gear-drev (til udstyr med tungt ton): Anvendes primært i kraner med løftekapaciteter på over 80 tons, denne konfiguration muliggør to-trins hastighedsreduktion og giver mulighed for en øget centerafstand mellem motoren og tromlen. Selvom det er strukturelt enkelt, fører den udsatte natur af gearene til dårlige smøreforhold; som følge heraf er tandhjulsoverflader meget modtagelige for slid og hurtige fejl, hvilket resulterer i en relativt høj fejlrate på udstyr.

- Ledakselstrukturer med fast akse og flydende akse (design med lang aksel): Disse design giver mulighed for en reduktion i tromlens aksiale dimension og rummer derved kompakte installationsrum. De kræver dog brug af langakslede samlinger, hvilket øger den samlede egenvægt af hejsemekanismen. Desuden kan gearsamlingen og justeringen ikke udføres uafhængigt; demonterings- og genmonteringsprocesserne er besværlige, hvilket fører til lav vedligeholdelseseffektivitet.

Produktstruktur og drejningsmomenttransmissionsprincip

Den sfæriske rullekobling har en klart defineret strukturel sammensætning og en videnskabeligt konstrueret momentoverførselsmetode. Ved at udnytte den fleksible indgreb af sfæriske ruller opnår den samtidig transmission af både drejningsmoment og radiale kræfter, hvilket resulterer i en højere grad af operationel fleksibilitet.

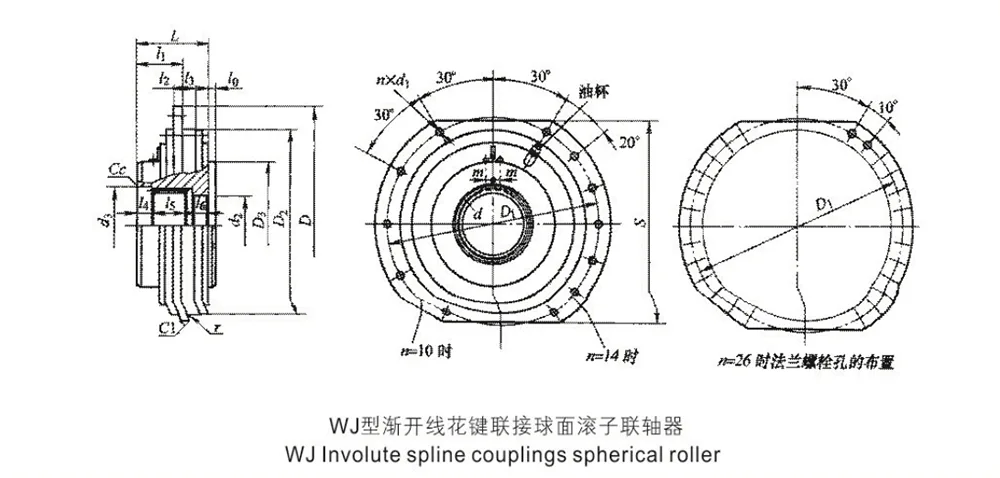

- Omfattende strukturel konfiguration: Den komplette samling består primært af kernekomponenter såsom koblingshalvdelene, ydre ærme, sfæriske ruller, indre dæksel og ydre dæksel. Komponentarrangementet er strømlinet – uden overflødige, komplekse præcisionsdele – hvilket resulterer i en væsentligt lavere fejlrate.

- Circumferential Meshing Torque Transmission: Kugleformede ruller er fordelt ensartet langs koblingens omkreds, placeret i positioneringsboringerne placeret mellem koblingshalvdelene og den ydre muffe. Gennem den tætsiddende kontakt og trykvirkning mellem valserne og deres respektive boringer opnår koblingen tovejstransmission af både drejningsmoment og radiale belastninger.

- Standardiseret monteringsmetode: Under drift er den ene koblingshalvdel monteret og fastgjort til gearkassens udgangsaksel (reduktion), mens den ydre bøsning er fast forbundet med ståltromlen ved hjælp af højstyrkebolte. Denne konfiguration sikrer ensartet belastningsfordeling under transmissionen, hvilket skaber en sikker forbindelse, der er meget modstandsdygtig over for løsning.

- Fleksible gear transmissionskarakteristika: Den overordnede transmissionsmekanisme ligner meget den for en elastisk pin-type gearkobling. Den er afhængig af den fleksible kraftoverførsel, som de rullende elementer giver, for effektivt at afbøde problemerne med hårde stød og slid, der typisk er forbundet med stive indgrebssystemer.

Kernedriftskarakteristika og kompensationsevner

Den sfæriske rullekobling har en iboende selvjusterende funktion, som gør det muligt at tilpasse sig automatisk til driftsafvigelser i udstyret. Det løser effektivt almindelige problemer i hejsemaskineri - såsom installationsfejljustering og operationelle deformationsforskydninger - hvilket gør den ideel til langvarig, tung drift.

1. Selvjusterende kompensationsydelse: Udviser de operationelle egenskaber af et selvjusterende leje, koblingen kompenserer præcist for vinkelforskydning mellem gearkassens udgangsaksel og tromleakslen, og rummer derved både indledende monteringsfejl og dynamiske deformationsskift under drift.

2. Tilpasningsevne til tovejs relativ forskydning: Koblingen rummer samtidig forskellige former for relativ forskydning mellem de to aksler, hvilket fleksibelt udligner spændinger, der genereres under udstyrets drift. Dette forhindrer fejl såsom akselbinding (fastlåst stress), unormalt slid og transmissionsstammer.

3. Stabil lastbærende transmission: Koblingen håndterer samtidig både transmissionen af ​​operationelt drejningsmoment og understøttelsen af ​​radiale belastninger. Dens bærende struktur er optimalt designet, hvilket sikrer skridfri og afdriftsfri ydeevne under langvarig, lav hastighed, tung drift. Dens transmissionsstabilitet overgår markant den for traditionelle åbne gearstrukturer.

Strukturelle fordele

Sammenlignet med traditionelle hejsetransmissionsstrukturer tilbyder den sfæriske rullekobling klare fordele med hensyn til letvægtsdesign, rumlig layout, nem installation og generel pålidelighed. Disse egenskaber gør den særligt velegnet til at opfylde de krævende rumlige begrænsninger og layoutkrav for hejsevogne.

1. Kompakt og let design: Med et lille samlet fodaftryk og lav egenvægt eliminerer enheden behovet for yderligere lange aksler eller komplekse gear. Dette reducerer den samlede vægt af mekanismen betydeligt og optimerer det strukturelle layout af kranvognen.

2. Praktisk installation og vedligeholdelse: Designet har en pæn struktur og en enkel montagelogik, der ikke kræver komplekse idriftsættelsesprocedurer. Monterings- og vedligeholdelsesopgaver kan udføres uafhængigt, hvilket effektivt løser de almindelige smertepunkter, der er forbundet med traditionelle strukturer – specifikt vanskeligheden ved adskillelse/genmontering og manglende evne til at udføre isolerede justeringer.

3. Høj driftssikkerhed: Ved at eliminere de iboende fejl i udsatte gear – som er tilbøjelige til at blive slidt – forbliver den lukkede rulleindgrebsstruktur stort set upåvirket af miljøfaktorer. Det sikrer jævn drift med lav hastighed med minimal støj, hvilket gør den ideel til de kontinuerlige driftsforhold, der er typiske for løfteudstyr.

Driftstilstand tilpasningsevne og parameterområde

Produktet tilbyder en bred vifte af parametre og enestående tilpasningsevne til forskellige driftsforhold. Den er specielt konstrueret til at passe til de specialiserede transmissionskrav til løftemaskiner, med ydeevnespecifikationer, der nøje overholder industrielle standarder for tunge opgaver.

- Gældende udstyrsscenarier: Den sfæriske rullekobling bruges primært i kranhejsemekanismer, lavhastigheds-tromledrivsystemer og lignende transmissionsudstyr til generelle formål. Den er specielt designet til at opfylde løfteindustriens krævende krav til lav hastighed, tung belastning og kontinuerlig drift.

- Driftstemperaturområde: I stand til stabil og normal drift inden for et omgivende temperaturområde på -25°C til +28°C, hvilket gør den velegnet til standard indendørs miljøer såvel som ikke-ekstrem udendørs løfteoperationer.

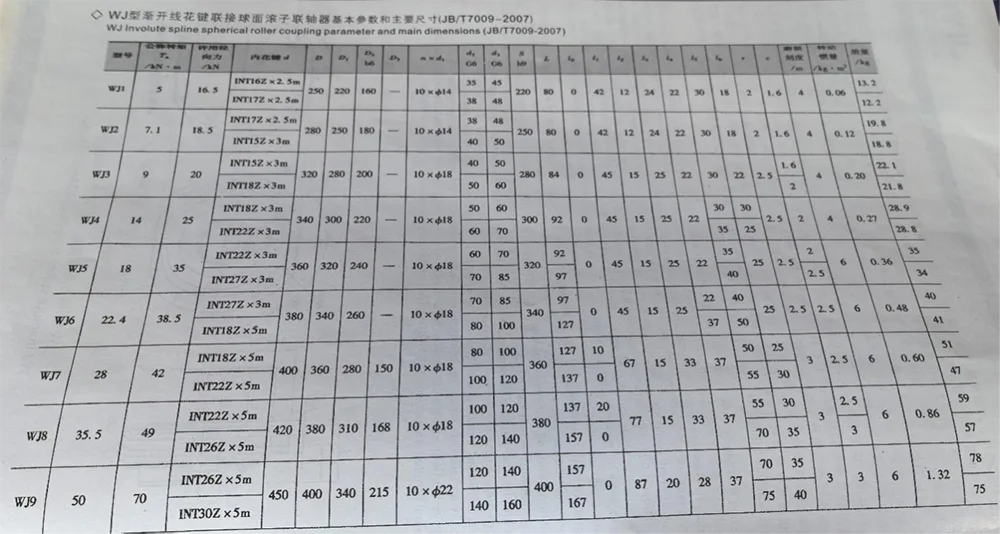

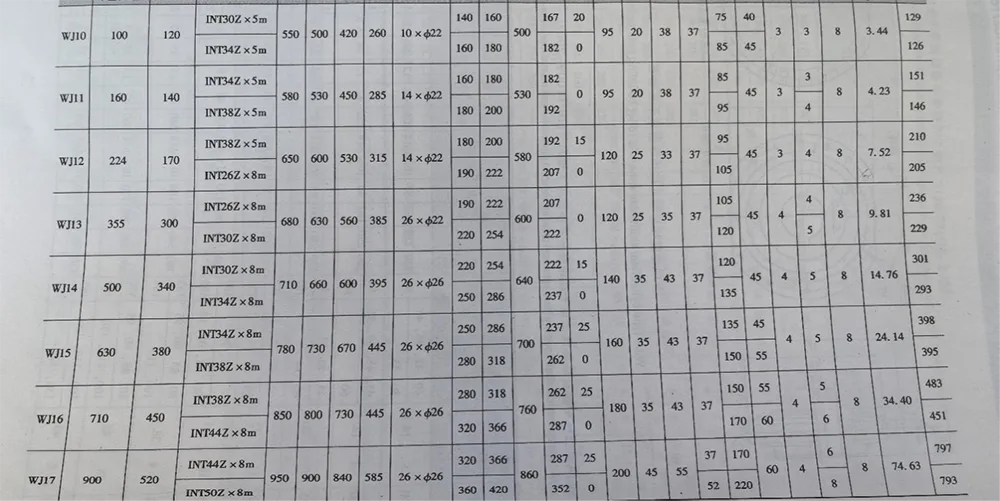

- Drejningsmomentkapacitetsområde: Det nominelle drejningsmomentoverførselsområde spænder fra 5.000 N·m til 900.000 N·m, hvilket effektivt dækker transmissionskravene for løfteudstyr lige fra små til mellemstore maskiner op til store maskiner.

- Radial belastningsgrænse: I stand til at modstå radiale kræfter fra 16.500 N til 450.000 N. Dens robuste radiale belastningsbærende kapacitet sikrer, at den effektivt kan håndtere de tunge radiale kræfter, der typisk er forbundet med tromlebaserede løftesystemer.
