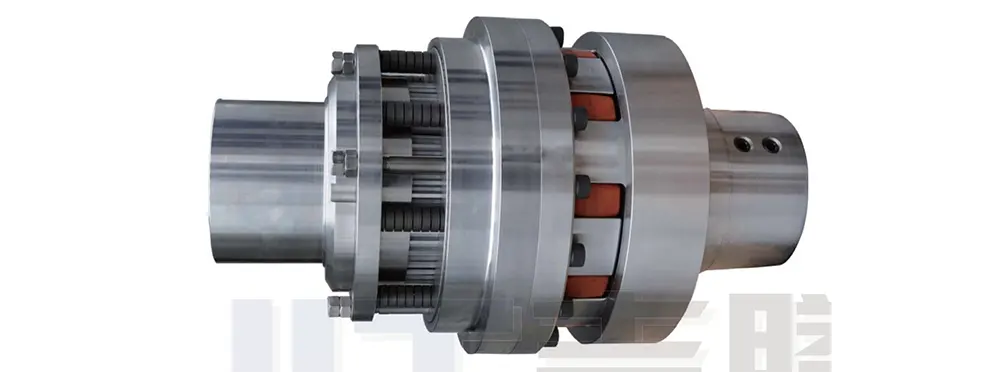

Flerplade friktionsmomentbegrænser

Multi-Plate Friction Torque Limiter er en komposit, skrid-type overbelastningsbeskyttelseskomponent, der er specielt udviklet til medium til højt drejningsmoment, tunge driftsforhold. I modsætning til konventionelle enkeltplade- eller standard flerpladefriktionsbegrænsere, anvender vores design en flerlags, stablet friktionsskivestruktur. Denne konfiguration maksimerer det effektive friktionsoverfladeareal inden for et ekstremt kompakt installationsfodaftryk, hvilket gør det i stand til at håndtere betydelige drejningsmomentbelastninger, der når tusindvis af Newton-meter.

Ud over at tilbyde en bred vifte af finjusterbare drejningsmomentindstillinger og egnethed til kontinuerlig drift med middel til høj hastighed, har enheden asbestfri tørre friktionsplader. Disse plader har i sagens natur rustsikre, slidbestandige og eksplosionssikre egenskaber, hvilket gør det muligt for enheden at blive installeret direkte i farlige og komplekse driftsmiljøer uden at kræve yderligere modifikationer.

Desuden kan enheden parres med fleksible koblinger for at kompensere for forskellige justeringsafvigelser, der opstår under installation af udstyr. Dette gør den ideel til industrielle applikationer med høj belastning - såsom minedrift og store transportsystemer - og tjener som en uundværlig fleksibel sikkerhedsbeskyttelseskomponent i tunge transmissionssystemer.

Friktionsskiverne er asbestfri, rustfri friktionselementer af tør type, velegnet til eksplosionssikre applikationer med fremragende slidstyrke og lang levetid.

Eksempler på internationale applikationer:

Multi-disc momentbegrænser

Anvendes i enhver applikation, der kræver glidebeskyttelse mod overbelastning (for stort drejningsmoment), forhindrer beskadigelse af udstyr og undgår nedetidstab.

- Industrielle faciliteter / Kraftværks udstødningskontrol (Siemens, GE)

- Samlebånd (Niles-Simmons)

- Maskinindustrien til kulminedrift (ThyssenKrupp, Grabe)

- Vindkraftproduktion (Samsung, Siemens, Bard, GE)

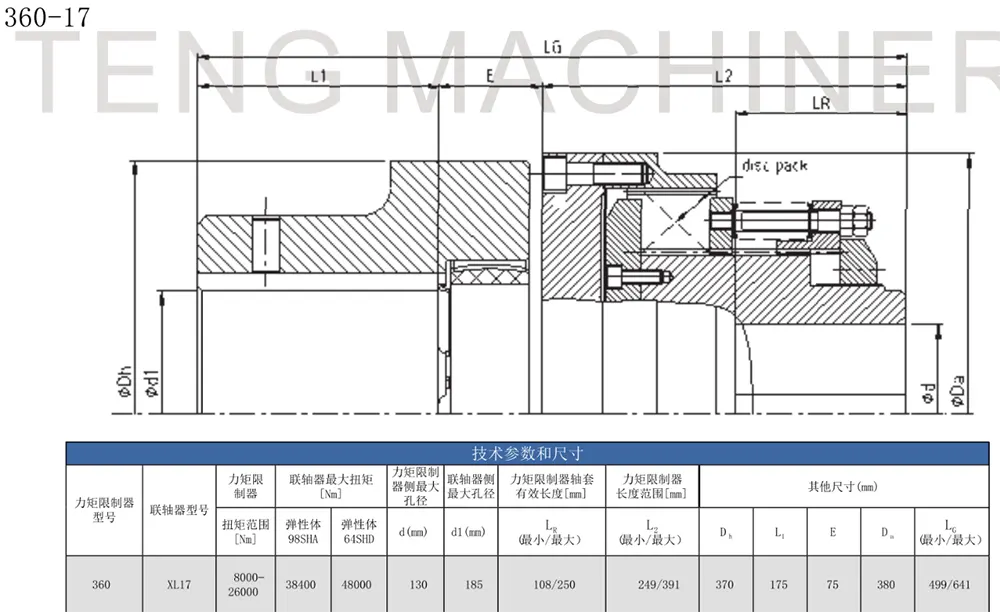

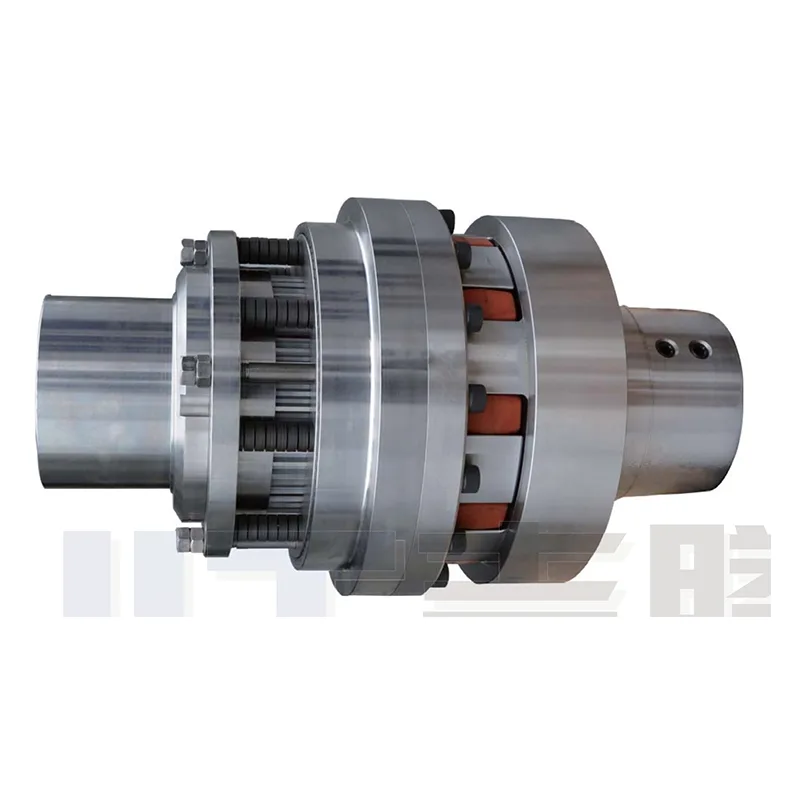

Kombination af multi-disc momentbegrænser og kæbe (edderkop) fleksibel kobling (1)

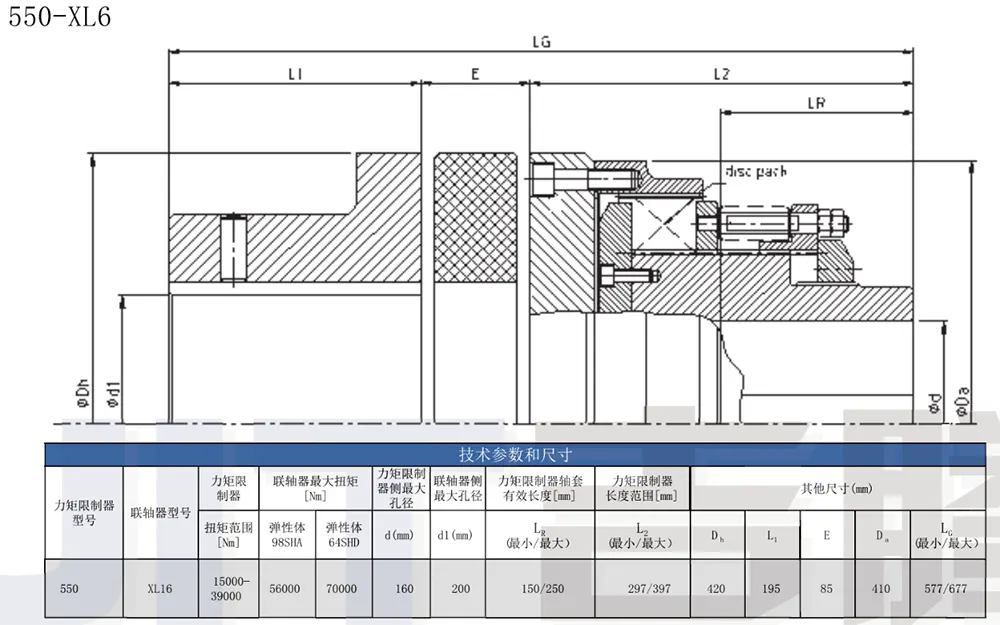

Kombination af multi-disc momentbegrænser og kæbe (edderkop) fleksibel kobling (2)

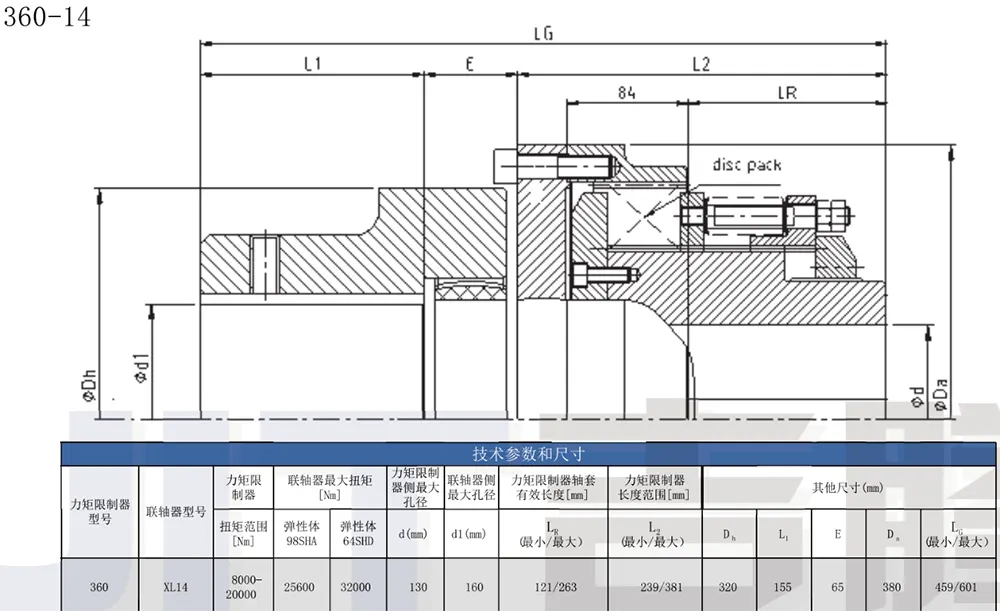

Kombination af multi-disc momentbegrænser og kæbe (edderkop) fleksibel kobling (3)

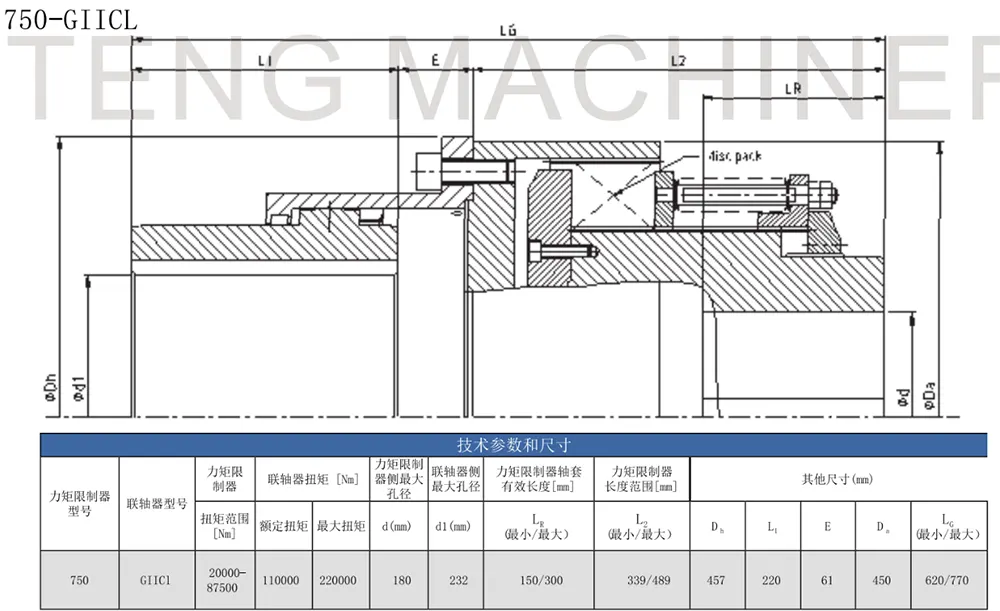

Kombination af drejningsmomentbegrænser med flere skiver og gearkobling i alt stål (4)

Typiske anvendelseseksempler på flerpladefriktionsmomentbegrænser

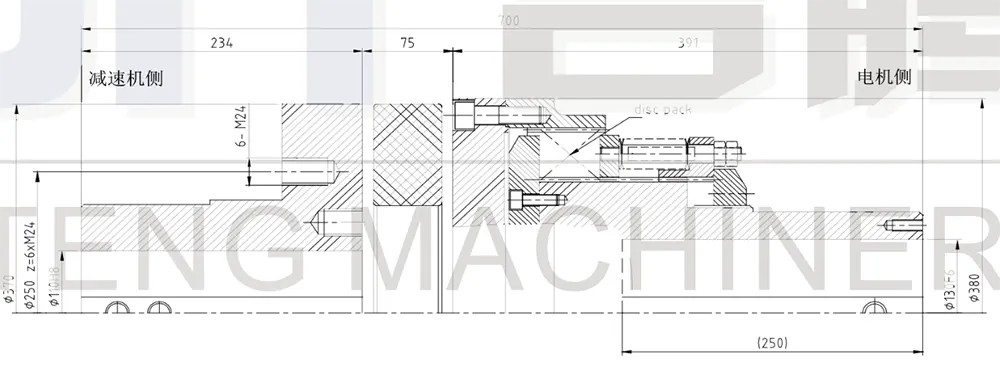

Anvendes til at køre en 525 kW transportør, monteret mellem motoren og gearkassen.

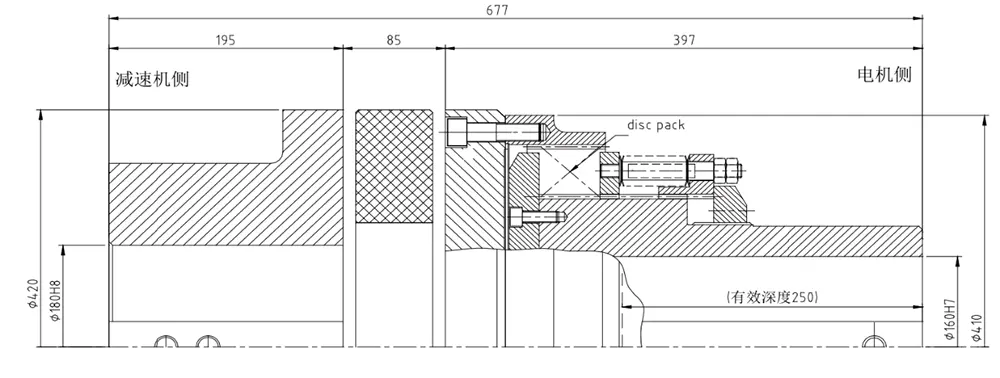

Anvendes til at drive en 800 kW transportør, monteret mellem motor og gearkasse.

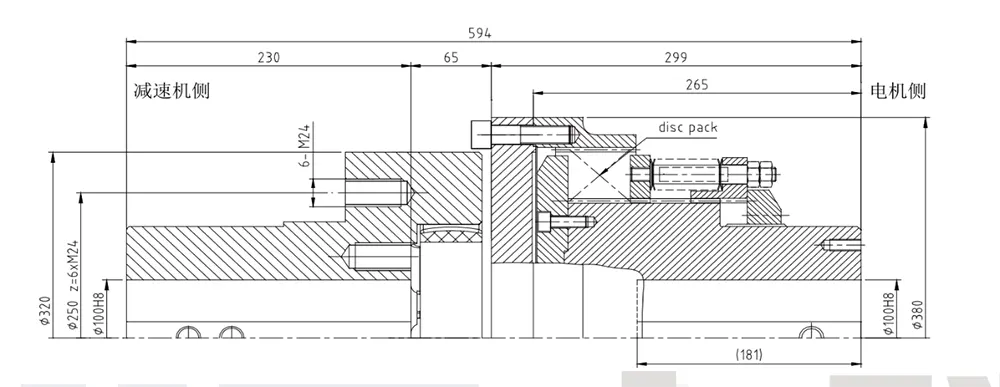

Anvendes til kørsel af 1000 kW–1200 kW transportører, monteret mellem motor og gearkasse.

Tekniske specifikationer og tilpasningsevne

Multi-Plate Friction Torque Limiter demonstrerer enestående tilpasningsevne på tværs af parametre, tilslutningsmetoder, rotationshastigheder og generel kompatibilitet. Den er i stand til at opfylde installations- og driftskravene for langt de fleste tungt udstyr og understøtter både standardiserede valgmuligheder og personlige, ikke-standardiserede tilpasninger.

- Drejningsmomentbelastningsområde: Standardmodeller dækker det medium til høje drejningsmomentspektrum, primært rettet mod tungt udstyrsapplikationer. Til specialiserede scenarier med ultrahøj belastning tilbyder vi skræddersyede tilpasningstjenester baseret på kundens faktiske drejningsmomentparametre og udstyrsbelastningskurver, hvilket sikrer omfattende kompatibilitet med alle typer af tunge driftsmiljøer.

- Aksel-ende-tilslutningsmetoder: Kompatibel med de to mest udbredte samlingsordninger på markedet: den kan bruge en standardkilet boringsforbindelse - egnet til konventionelle transmissionsaksler - eller parres med en nøglefri låsesamling (ekspansionsbøsning) for at opnå en nøglefri forbindelse, som er ideel til højpræcisionsudstyr med en bred vifte af transmissionsdiameter og nul-tilbageslag.

- Rotationshastighedstilpasning: Standardmodeller er i stand til direkte at imødekomme de kontinuerlige, uafbrudte operationelle krav fra medium-til-højhastighedsudstyr. Skulle udstyrets nominelle hastighed overstige standardmodellens øvre grænse, kan vi specifikt optimere friktionsmaterialerne og den indvendige fjederstruktur for at skabe en tilpasset højhastighedsløsning, der effektivt løser udfordringerne forbundet med overbelastningsbeskyttelse i højhastighedsapplikationer.

- Installationsfejljusteringskompensation: Produktet kan integreres med forskellige typer fleksible koblinger for effektivt at absorbere og kompensere for aksiale forskydninger, radiale afvigelser og vinkelforskydninger, der opstår under samlingsprocessen. Dette reducerer de strenge krav til koaksialitet under udstyrsmontering og hjælper med at minimere installations- og idriftsættelsesomkostningerne.

Kerne fordele

Sammenlignet med traditionelle spærre-type og standard enkeltplade-friktionsmomentbegrænsere, demonstrerer Multi-Plate Friction Torque Limiter enestående fordele på tværs af tre nøgledimensioner: Bæreevne, justeringspræcision og miljømæssig modstandskraft. Den er specielt designet til at imødegå kritiske industrismertepunkter i forbindelse med tungt udstyr – såsom vanskelighederne med overbelastningsbeskyttelse, modtagelighed for slitage og driftsbegrænsninger som følge af barske arbejdsforhold.

1. Høj momenttæthed: Optage tunge belastninger i trange rum

Ved at bruge en flerlags stablet friktionsskivestruktur øger enheden det samlede friktionskontaktareal markant. Uden at øge produktets ydre dimensioner eller kræve yderligere installationsplads, kan det pålideligt overføre massive drejningsmomentbelastninger - og nå niveauer på flere tusinde Newton-meter (N·m). Dette gør det ideelt egnet til tungt industrielt maskineri, såsom transportsystemer i stor skala og minedriftsudstyr, hvilket effektivt løser udfordringen med begrænset installationsplads, som man ofte støder på med tungt maskineri.

2. Præcis drejningsmomentjustering og høj gentagelighed af beskyttelsestærskler

Operatører kan finjustere slipmomentet over et bredt område blot ved at justere det interne fjederforspændingstryk. De indstillede parametre udviser høj repeterbarhed og ekstremt lave fejlmargener, hvilket sikrer effektiv og stabil kraftoverførsel under normale driftsbelastninger. I tilfælde af en pludselig overbelastning glider friktionsfladerne øjeblikkeligt for at sprede kraften, hvilket giver øjeblikkelig beskyttelse ved den kritiske overbelastningstærskel, samtidig med at transmissionseffektiviteten balanceres med udstyrssikkerhed.

3. Overlegen materialeydelse: Tilpasset til barske og eksplosionsfarlige miljøer

Enheden leveres som standard med asbestfri tørre friktionsskiver af industrikvalitet. Ved at undgå traditionelle, ringere friktionsmaterialer har skiveoverfladerne iboende rustsikre og slidbestandige egenskaber, hvilket resulterer i en levetid, der langt overstiger standardfriktionskomponenter. Produktets overordnede struktur er optimeret til krævende driftsmiljøer; uden yderligere forseglingstilbehør eller strukturelle ændringer, kan den placeres direkte i specielle arbejdszoner, der er karakteriseret ved kraftig støvophobning, olieforurening eller strenge eksplosionssikre krav.

FAQ

- Q1: Hvad er den grundlæggende forskel mellem Multi-Plate Friction Torque Limiter og en standard friktionstype momentbegrænser?

A1: Standardbegrænsere af friktionstypen anvender typisk en enkeltpladestruktur, hvilket gør dem kun egnede til lette til mellemstore belastninger og små til mellemstore udstyr. I modsætning hertil anvender den flerpladede kraftige model en stablet flerlags friktionsstruktur, hvilket resulterer i væsentligt højere momenttæthed. Ved et tilsvarende fysisk volumen øges dens bæreevne flere gange – i stand til at modstå massive drejningsmomentbelastninger, der når tusindvis af N·m – og er specielt udviklet til tunge applikationer såsom minemaskiner og transportsystemer i stor skala.

- Q2: Kan denne enhed kompensere for installationsfejl? Er det også nødvendigt at købe en separat kobling?

A2: Selve produktet har ikke en iboende selvcentrerende kompensationsfunktion; derfor skal den parres med en fleksibel kobling for samarbejdsdrift. Når den er installeret i kombination, kompenserer denne opsætning effektivt for tre typer installationsfejl - aksial, radial og vinkel - og forenkler derved monteringsprocessen. Den er ideel til storskala, tungt maskineri, hvor præcis kontrol over akselkoaksialiteten er svær at opnå.

- Q3: Er det nødvendigt at ændre tætningsstrukturen til brug i farlige (eksplosionssikre) miljøer?

A3: Der kræves ingen sekundær modifikation. Enheden leveres fabriksudstyret med asbestfri tørfriktionsforinger, hvis materialeegenskaber fuldt ud overholder de strenge krav til eksplosionssikre driftsforhold. Som følge heraf kan enhedens standard fabrikskonfiguration implementeres direkte i barske industrielle miljøer - inklusive dem, der er karakteriseret ved støv, brandfarlige/eksplosive farer, olieforurening eller høj luftfugtighed - og derved spare både omkostninger og tid, der typisk er forbundet med strukturel eftermontering.

- Q4: Tilbyder du tilpasning til drejningsmomentspecifikationer? Kan enheder fremstilles ud fra specifikke udstyrstegninger?

A4: Ja, tilpasning er fuldt understøttet. Ud over vores standard drejningsmomentspecifikationer kan vores tekniske team designe og konstruere specialiserede modeller med højt drejningsmoment, der er skræddersyet præcist til en kundes specifikke udstyrskrav – under hensyntagen til faktorer som nominelt drejningsmoment, spidsbelastningskapacitet og maksimal rotationshastighed. Desuden tilbyder vi personlige bearbejdningstjenester til at imødekomme ikke-standardiserede akseldiametre og unikke forbindelsesstrukturer.
