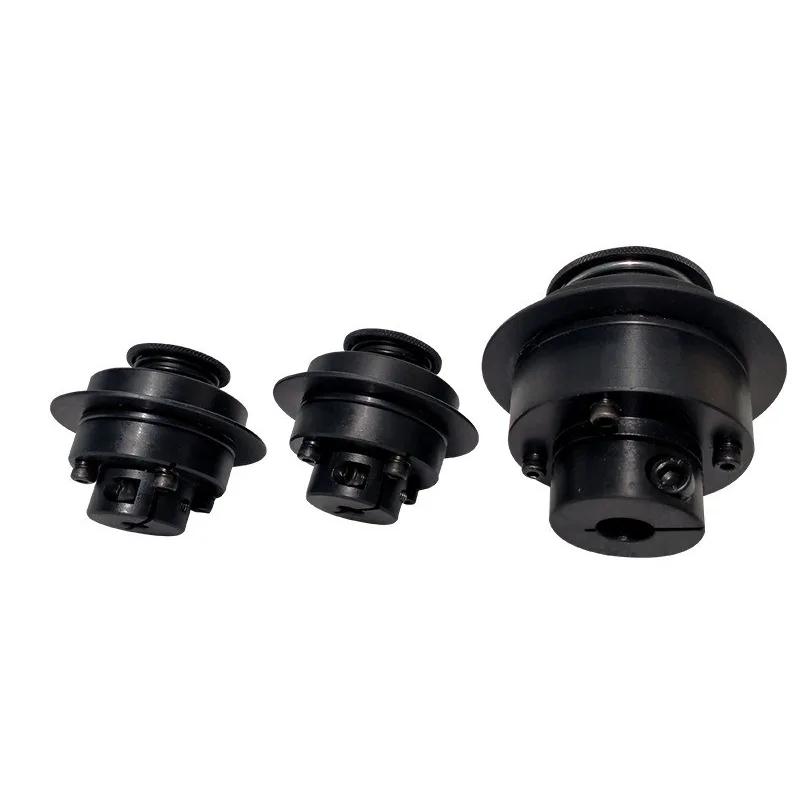

Rulletype Momentbegrænser

Roller Type Torque Limiter er en meget brugt mekanisk sikkerhedskomponent inden for industrielle transmissionssystemer. Ved at udnytte en moden rulleindgrebsstruktur opnår den præcis drejningsmomentkontrol; i modsætning til elektronisk styrede sikkerhedsanordninger, er den udelukkende afhængig af mekaniske mekanismer til at udføre overbelastningsbeskyttelseshandlinger.

Når udstyret støder på unormale driftsforhold - såsom fastklemning, fastlåsning eller for stor belastning - glider enheden automatisk og kobler fra, hvilket afbryder kraftoverførslen. Dette forhindrer fejl ved kilden, og sikrer kritiske komponenter - såsom motorer, reduktionsgear og spindler - mod problemer som akselbrud eller komponentbrud.

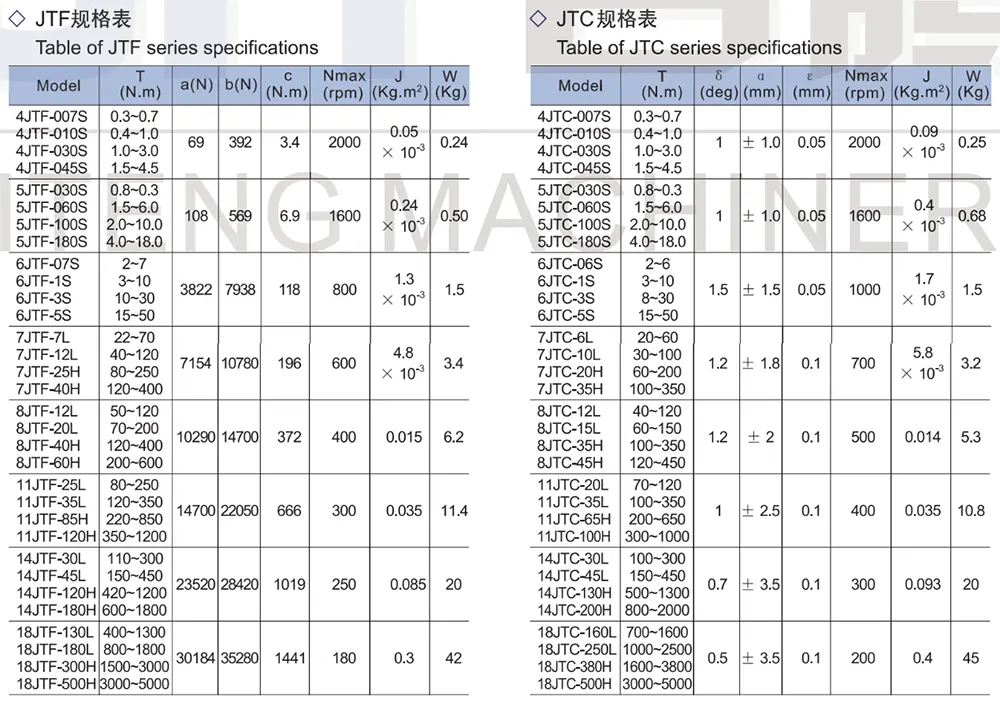

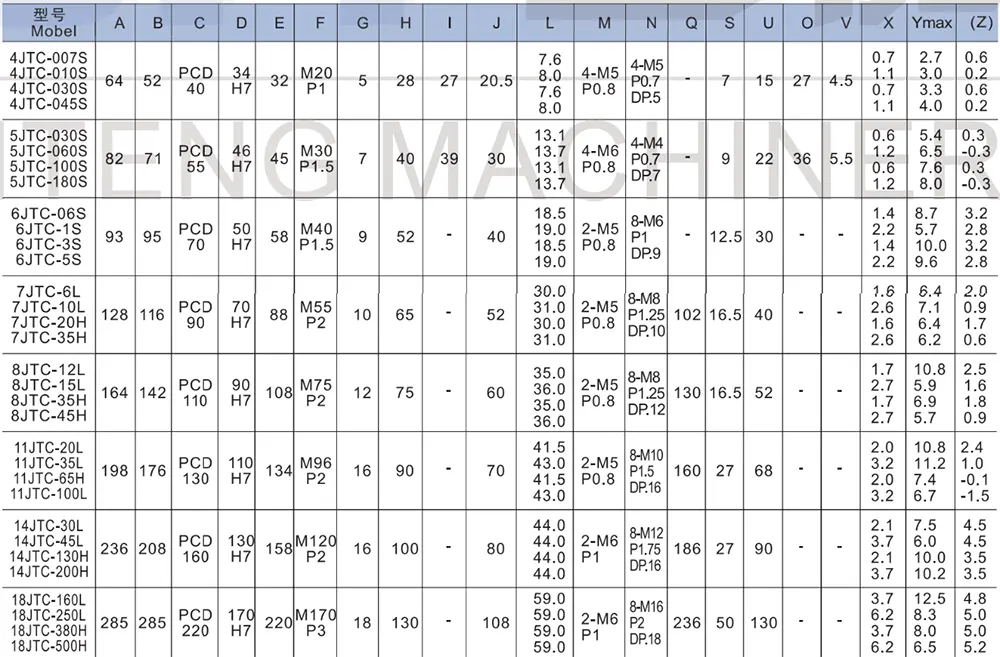

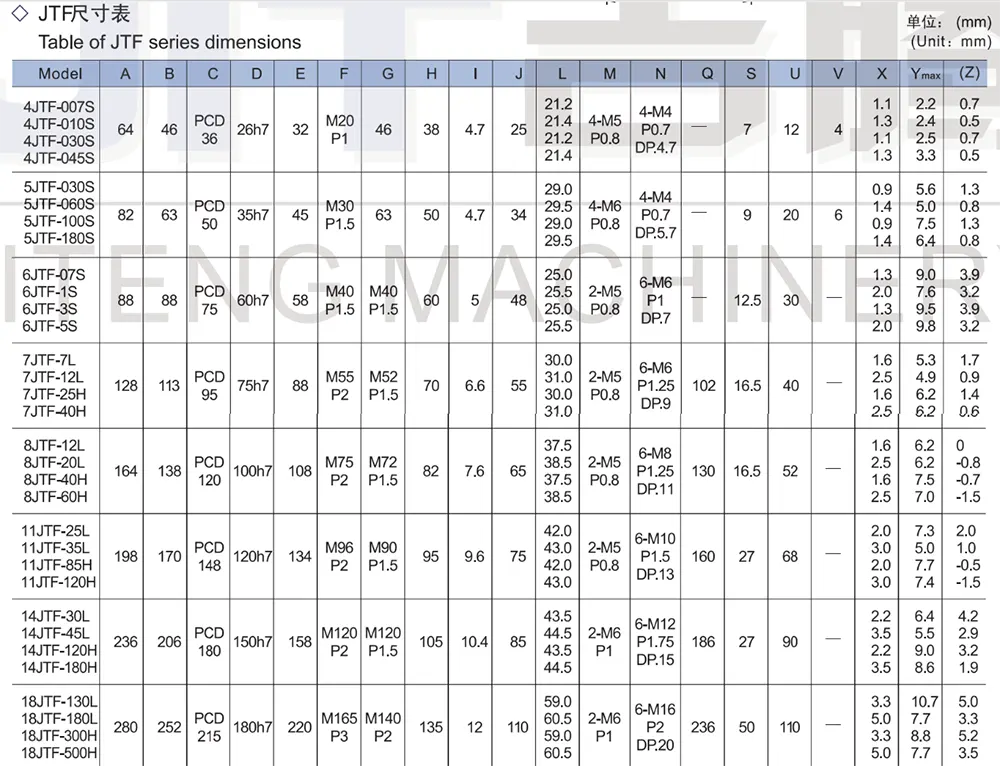

Specifikationer

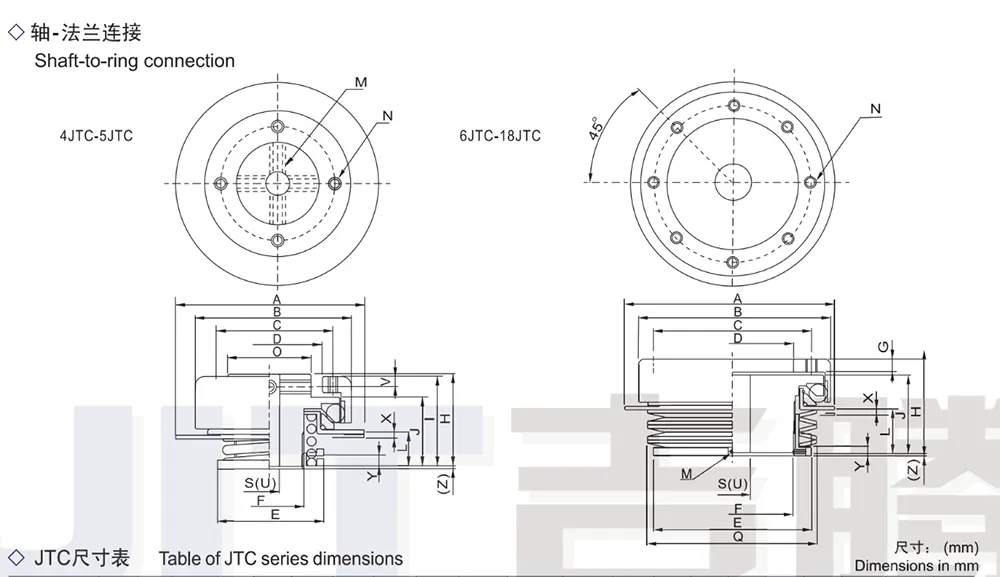

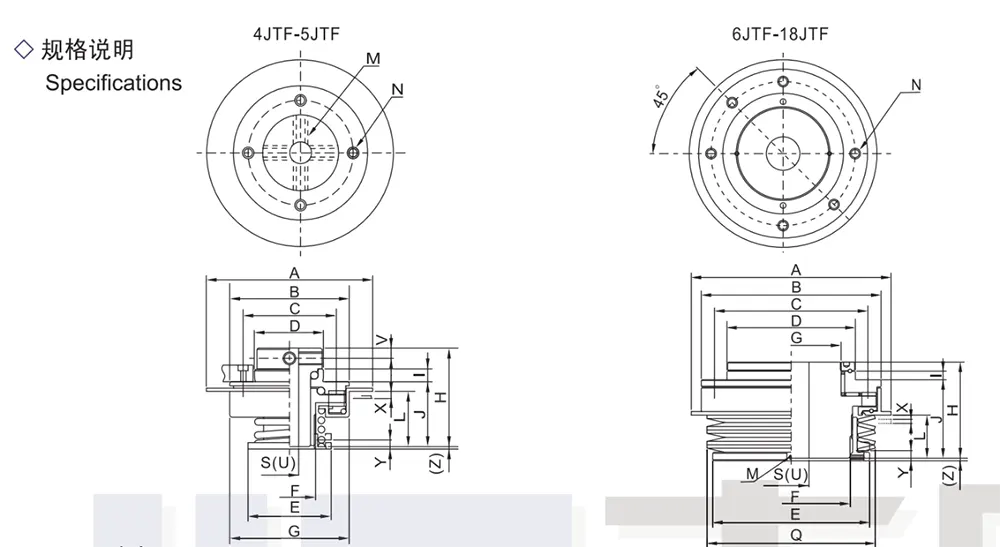

(M): Boringsdiameter og stigning af sætskruerne inde i momentjusteringsmøtrikken.

(N): Dybde af monteringsboltehullerne.

(S): Dimension af de forborede huller.

(U): Maksimal bearbejdelig boringsdiameter.

(X): Afvisningsafstanden for detektionstrykpladen, når der opstår overbelastning.

(Ymax): Maksimal låselængde af momentjusteringsmøtrikken.

(Z): Højde på momentjusteringsmøtrikken, når fjederen er ubelastet.

(T): Justeringsområde for udløsningsmomentet. (δ): Maksimal tilladt vinkelfejl.

(α): Maksimal tilladt aksial spillerum mellem de to forbundne akselcentre.

(ε): Maksimal tilladt parallel (offset) fejljusteringsfejl.

(Nmax): Maksimal tilladt rotationshastighed.

(J): Inertimoment for momentbegrænseren.

(W): Vægt.

Note 1: Sikkerhedsfejlen bestemmes ud fra dimensionssæt H, som giver den maksimalt tilladte aksiale akselafstand.

Note 2: Den parallelle (offset) fejljusteringsfejl angiver den maksimale tolerance for de momentoverførende stålkugler.

Note 3: For drift ved hastigheder over Nmax (RPM), kontakt venligst vores firma.

Produktstruktur og driftsprincipper

Roller Type Torque Limiter har et rent mekanisk, integreret design. Den er afhængig af fysisk ind- og udkobling for at give overbelastningsbeskyttelse; dens driftslogik er enkel og pålidelig, hvilket sikrer en lav risiko for fejl, selv under langvarig brug.

- Kerneindgrebsstruktur: Enheden anvender en rulleindgrebstransmissionsmekanisme overalt. Dens komponenter er præcisionsbearbejdet med optimerede indgrebsafstande, hvilket muliggør stabil drejningsmomentoverførsel under normale forhold og sikrer, at udstyret fungerer problemfrit.

- Princip for udkobling af overbelastning: Når udstyret sætter sig fast, låser sig, eller belastningen overskrider den forudindstillede grænse, forskydes de indvendige ruller af den påførte kraft. Enheden glider og kobler automatisk fra, og afbryder hurtigt kraftoverførslen og forhindrer stødbelastninger i at blive direkte overført til spindlen og motoren.

- Reset and Recovery Logic: Når udstyrsfejlen er blevet ryddet, og belastningen er vendt tilbage til normale niveauer, kan enheden hurtigt genindkobles og nulstilles til sin normale transmissionstilstand uden at kræve adskillelse af hele maskinen. Dette reducerer den nedetid, der kræves til vedligeholdelse.

Kernefunktioner og justeringsfunktioner

- Præcis momentindstilling: Understøtter trinløs, fleksibel justering af drejningsmomentværdier, hvilket giver mulighed for den præcise definition af udstyrets beskyttelsestærskel. Operatører kan frit konfigurere parametre, så de passer til udstyrets specifikke belastning, effekt og påkrævet sikkerhedsniveau.

- Hurtig overbelastningsreaktion: I tilfælde af unormale forhold - såsom stilstand, materialestop eller overbelastning - udfører rulletypemomentbegrænseren en øjeblikkelig frakobling og strømafbrydelse. Dens meget følsomme respons blokerer øjeblikkeligt stødkræfter og beskytter derved de kritiske komponenter i hele maskinen.

- Rent mekanisk kontroldesign: Enheden har en fuldstændig mekanisk struktur; den indeholder ingen elektroniske controllere, sensorer eller andre elektriske komponenter. Den kræver ingen ekstern strømforsyning eller kontrolsignaler og eliminerer fundamentalt potentielle fejlrisici forbundet med kredsløbsældning eller signalfejl. Miljøtilpasningsevne og installationsfordele

Optimeret til de komplekse driftsforhold, der findes i værksteder, har denne enhed stærk interferensimmunitet og bred installations-alsidighed, hvilket gør den kompatibel med en lang række transmissions- og montagekonfigurationer.

- Tolerance for barskt miljø: Besidder enestående modstand mod interferens; den opretholder stabil drift selv under forhold, der involverer kraftig støvophobning, olieforurening eller kontinuerlig udstyrsvibration, hvilket gør den velegnet til alle typer barske produktionsmiljøer.

- Kompakt kropsdesign: Den overordnede struktur er strømlinet og kompakt - væsentligt mindre i volumen end traditionelle drejningsmomentbegrænsere af friktionstypen - hvilket sikrer, at den ikke optager overdreven installationsplads og er velegnet til kompakte automatiserede udstyrslayouts.

- Alsidig monteringskompatibilitet: Den er meget alsidig i strukturen, og den rummer forskellige standard transmissionsmetoder - inklusive montering af akselende, flangemontering og kæde- eller remtræk - hvilket gør den kompatibel med langt de fleste transmissionssystemer.

Ydeevne fordele

- Høj momentkontrolpræcision: Har klare og præcise beskyttelsestærskler; under normale belastninger sker kraftoverførsel med nul tab og stabil effektivitet. I kritiske overbelastningssituationer kan den afbryde kraftoverførslen inden for millisekunder, hvilket sikrer stabil og pålidelig beskyttelse.

- Stødmodstand og træthedsudholdenhed: I stand til at modstå de skiftende belastninger, der genereres af hyppige start og stop af udstyr, såvel som de øjeblikkelige stødbelastninger forårsaget af materialestop. Dens overlegne træthedsmodstand forlænger effektivt den overordnede levetid for Roller Type Torque Limiter.

- Glat nul-belastningsnulstilling: Når en overbelastningsfejl er blevet afhjulpet, nulstilles enheden problemfrit under tomgangsforhold, hvilket undgår problemer såsom jamming eller nulstillingsfejl, hvilket hjælper produktionslinjer med hurtigt at genoptage deres operationelle rytme.

Ansøgningsfelter

- Transportmaskiner: Forskellige materialetransportører, hejseværker og fodringsudstyr; specielt designet til at løse pludselige overbelastningsproblemer forårsaget af materialeophobning eller fastklemning under transportprocessen.

- Bearbejdningsudstyr til let industri: Emballeringsmaskiner, træbearbejdningsmaskiner og trykkemaskiner; ideel til de driftsforhold, der er typiske for let industrielt udstyr, som involverer højfrekvente start/stop og en tilbøjelighed til øjeblikkelig standsning.

- Kemikalie- og automationsudstyr: Kemiske transmissionssystemer, automatiserede samlebånd og intelligent behandlingsudstyr; giver 24/7 overbelastningssikkerhedsbeskyttelse til industrielle produktionslinjer, der kræver kontinuerlig, uafbrudt drift.

FAQ

- Q1: Hvad er forskellen mellem en rulletype momentbegrænser og en friktionstype momentbegrænser?

A1: Mekanismen af ​​rulletypen anvender ruller af legeret stål til positiv indgrebstransmission, der er afhængig af en præcis mekanisk struktur til frigørelse; dette resulterer i overlegen momentnøjagtighed og fremragende repeterbarhed. I modsætning hertil er friktionsmekanismen afhængig af glidning af friktionsplader til overbelastningsbeskyttelse, hvilket typisk giver lavere nøjagtighed og er tilbøjelig til at blive slidt. Modellen af ​​rulletypen er derfor bedre egnet til automatiseret udstyr, der udsættes for hyppig jamming, højfrekvente start-stop-cyklusser eller applikationer, der kræver en høj grad af beskyttelsespræcision.

- Q2: Er der behov for en sensor til drift?

A2: Dette produkt er en rent mekanisk overbelastningsbeskytter; det kræver ingen sensorer, elektroniske kontrolmoduler eller eksterne strømkilder. Den er udelukkende afhængig af dens interne rullestruktur til at håndtere både kraftoverførsel og overbelastningsfrakobling. Dette design giver overlegen modstandsdygtighed over for interferens, hvilket gør det særdeles velegnet til barske driftsmiljøer - såsom dem, der involverer støv, olieforurening eller høj luftfugtighed - hvor elektroniske kontrolkomponenter ville være uegnede.

- Spørgsmål 3: Under hvilke driftsforhold anbefales Roller Type Torque Limiter ikke?

A3: Den er ikke egnet til anvendelser, der involverer langvarig, kontinuerlig glidning. Hvis udstyret kræver en vedvarende buffering af overbelastningsforhold - i stedet for en øjeblikkelig kraftafbrydelse - anbefaler vi at vælge en friktionsmekanisme i stedet for. Mekanismen af ​​rulletypen er bedst egnet til scenarier, der involverer øjeblikkelig standsning, materialestop eller pludselige, bratte overbelastningsbeskyttelseskrav.

- Q4: Hvad er den omtrentlige levetid, og hvilken rutinemæssig vedligeholdelse er påkrævet?

A4: Valserne af legeret stål er meget modstandsdygtige over for både slid og kompression; under normale driftsforhold overstiger deres levetid væsentligt levetiden for standardfriktionsprodukter. Rutinemæssig vedligeholdelse kræver ikke hyppig smøring; brugere skal blot periodisk rense overfladestøv og olierester og verificere momentindstillingsværdien. Derfor er vedligeholdelsesomkostningerne ekstremt lave.
