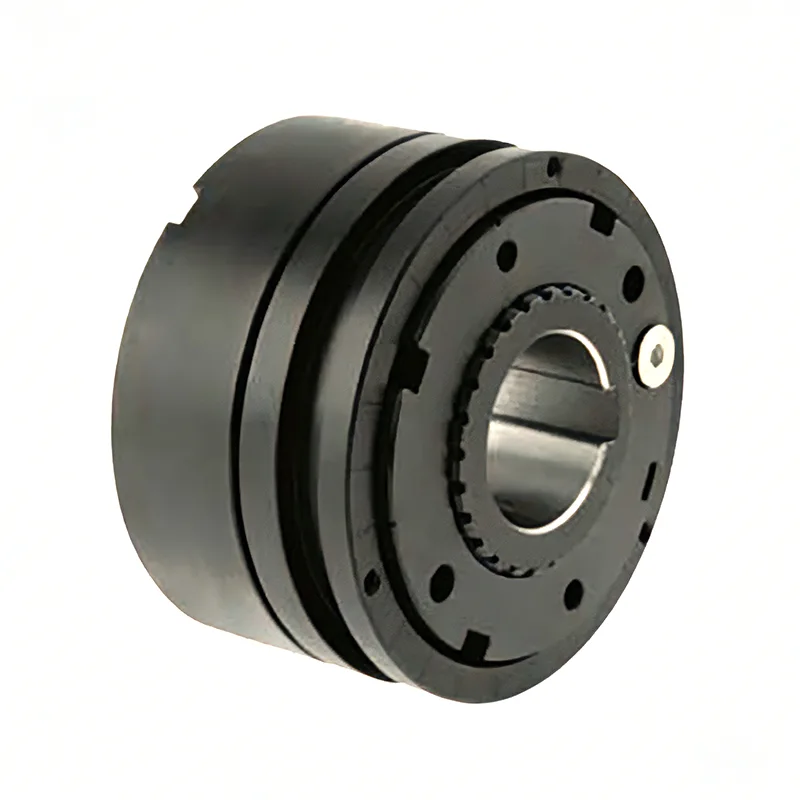

Momentbegrænser til industriel overbelastningsbeskyttelse

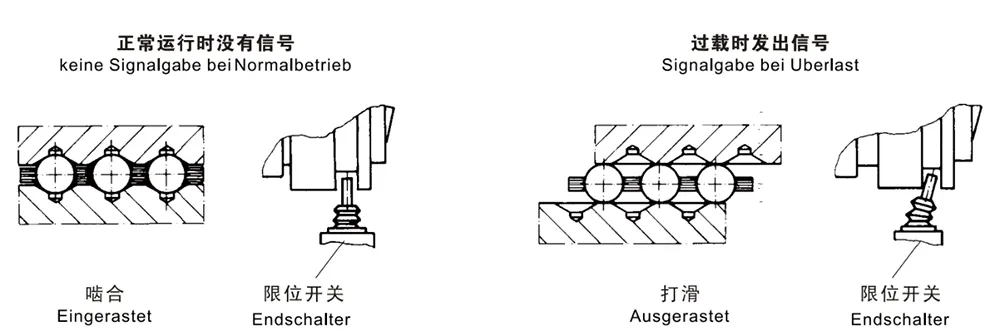

Under overbelastning frigøres kuglerne eller rullerne fra fordybningerne, hvilket forårsager glidning mellem de drivende og de drevne komponenter, hvilket forhindrer skader forårsaget af overbelastning. Den bevægelige ring udfører en "S"-formet aksial bevægelse, der udløser et signal fra den installerede grænseafbryder eller nærhedsafbryder. Dette signal kan bruges til at styre eller afbryde strømkilden.

Vi anbefaler at bruge et bypass-kredsløb, der omgår endestopkontakterne og sensorerne for hurtigt at genstarte strømudstyret.

Anwendervariabel durch Baukastensystem

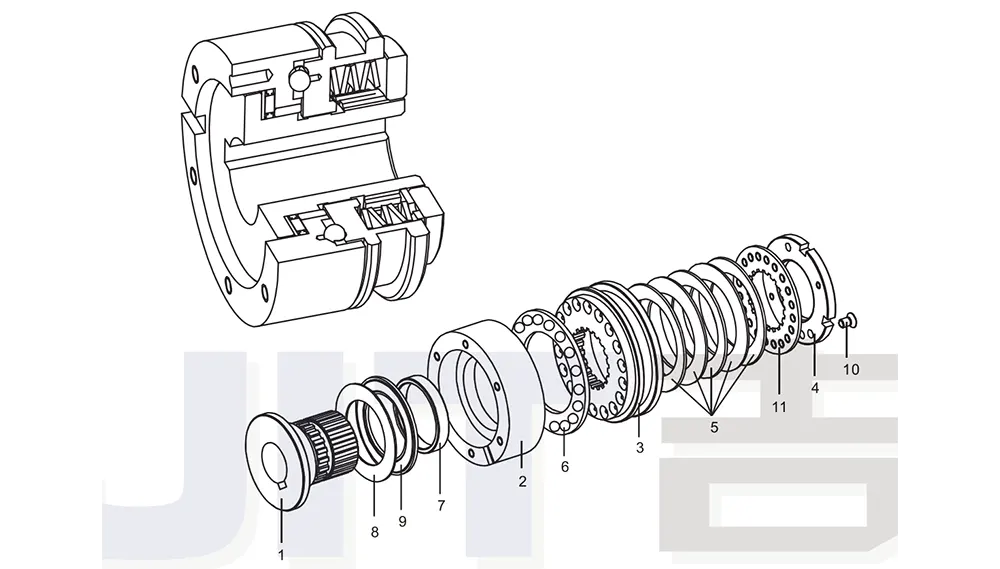

Teileliste:

1 Nabe

2 Flanschring

3 Schaltring

4 Einstellmutter

5 Tellerfeder

6 Kugelkafig

7 Gleitbuchse

8 Axialscheibe

9 Axialnadellager

10 Stellschraube

11 Sicherungsscheibe

Freischaltkupplung (lasttrennend)

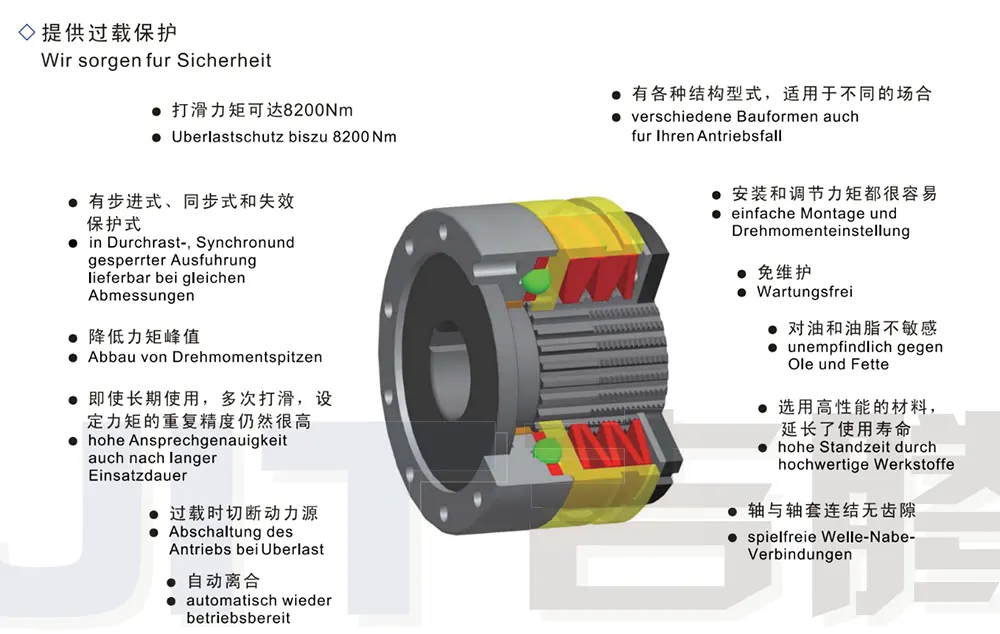

- Maksimalt glidemoment op til 8200 Nm

- Maksimal tilladt hastighed: 5000 rpm

- Fuldstændig frikobling opretholdes mellem drivende og drivende ende

- Manuel genindkobling efter slip

- Signaludgang via endestop eller elektronisk sensor ved glidning

- Fås med XL-type elastisk kobling til aksel-til-aksel-forbindelse

- Nem installation og idriftsættelse

Arbejdsprincippet for glide- og friløbsmomentbegrænser til industriel overbelastningsbeskyttelse:

— Skridning opstår straks, når overbelastningen når det indstillede slipmoment.

— Drivenden og den drevne ende kan forblive helt frikoblet.

— Genindkobling kan udføres manuelt eller mekanisk.

Driftsinstruktioner for genindkobling:

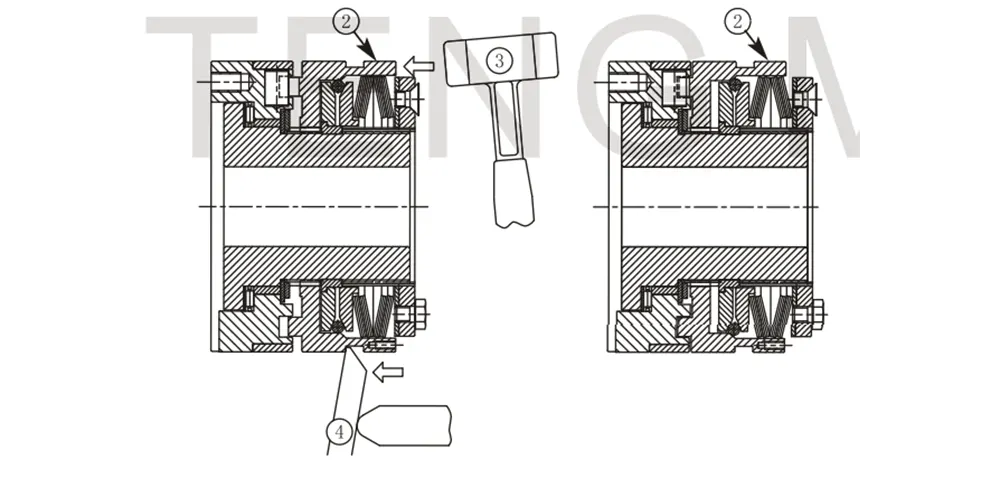

Efter glidning kan genindkobling af den glidende friløbsmomentbegrænser opnås ved blot at påføre en aksial kraft på skifteringen (2). Denne operation kan udføres med forskellige værktøjer. — Slå skifteringen direkte aksialt med en gummihammer (3) (se figuren til venstre) — Brug et håndtag (4) — Brug en pneumatisk eller hydraulisk indkoblingsanordning (automatisk genindkobling)

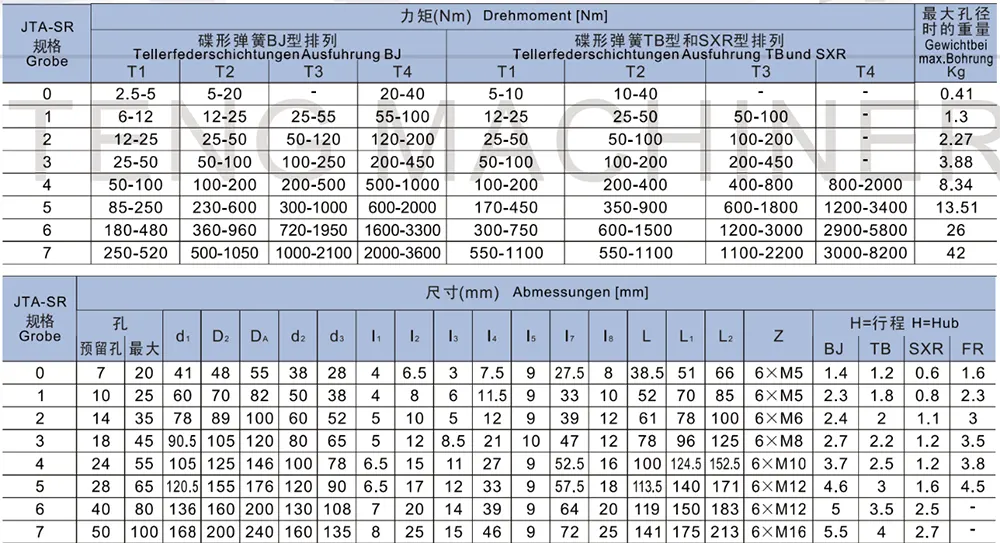

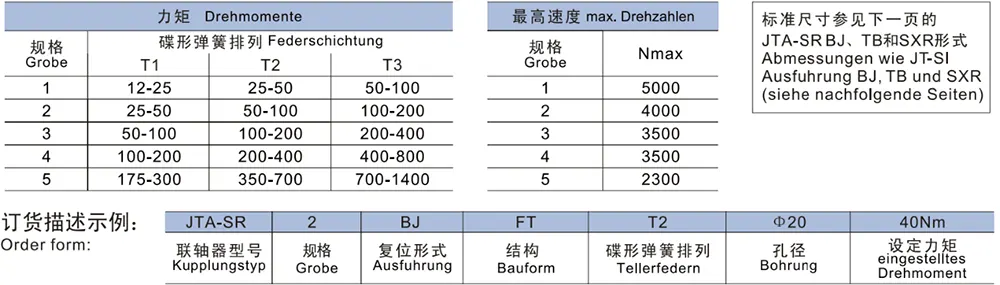

● Standard JTA-SR momentbegrænser til industriel overbelastningsbeskyttelse med slipmoment op til 8.200 Nm

● Klar til installation efter momentindstilling

● Kan monteres direkte med kundens transmissionskomponenter

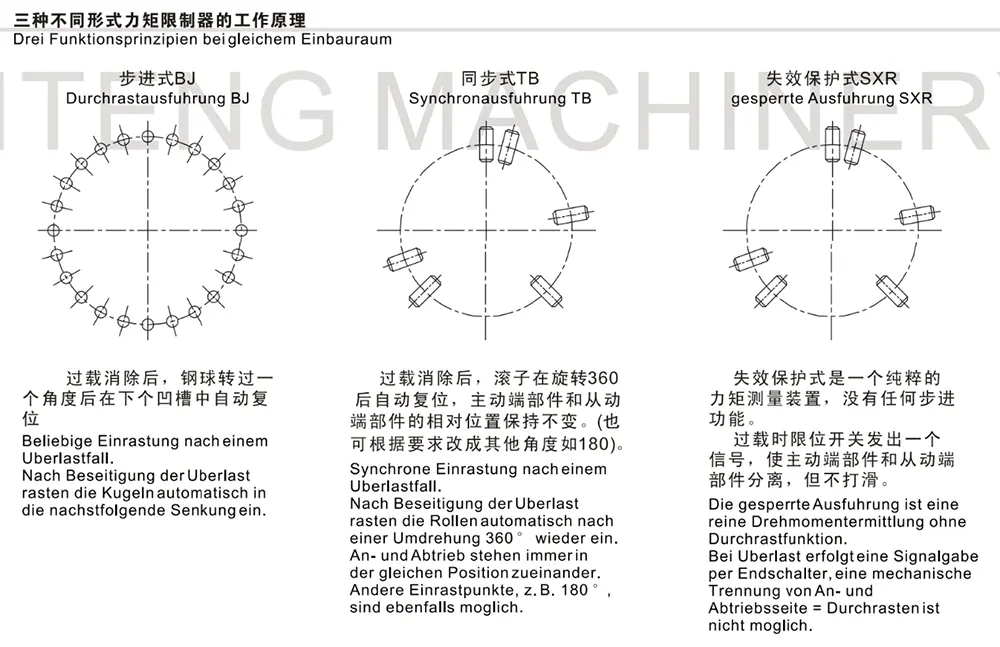

● Tre tilgængelige nulstillingstyper: indekseringstype, synkron type og fejlsikker type ● Drejningsmoment kan indstilles, mens det er monteret på udstyret

● Færdig boringstolerance: H7 (ifølge ISO-standard); kilesporsbreddetolerance: JS9 (iht. DIN 6885/1 standard)

● Overfladebehandlet med fosfatering

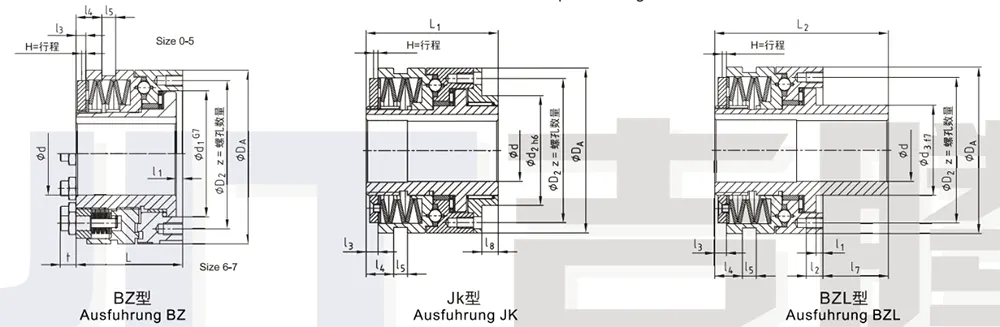

1)T4TB og SXR typer: Tilspændingsmoment er baseret på standarden for klasse 12.9 skruer.

2) Størrelse 6: Dimension t = 15 mm; Størrelse 7: Dimension = 21 mm

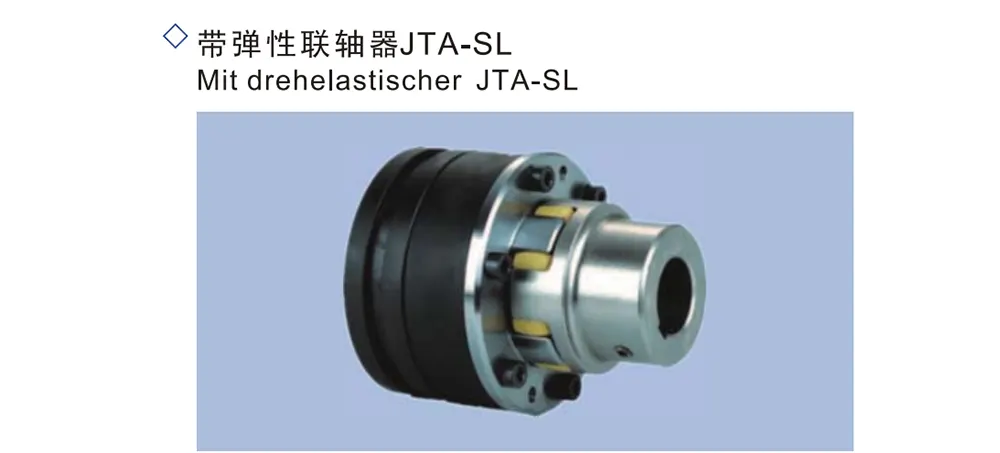

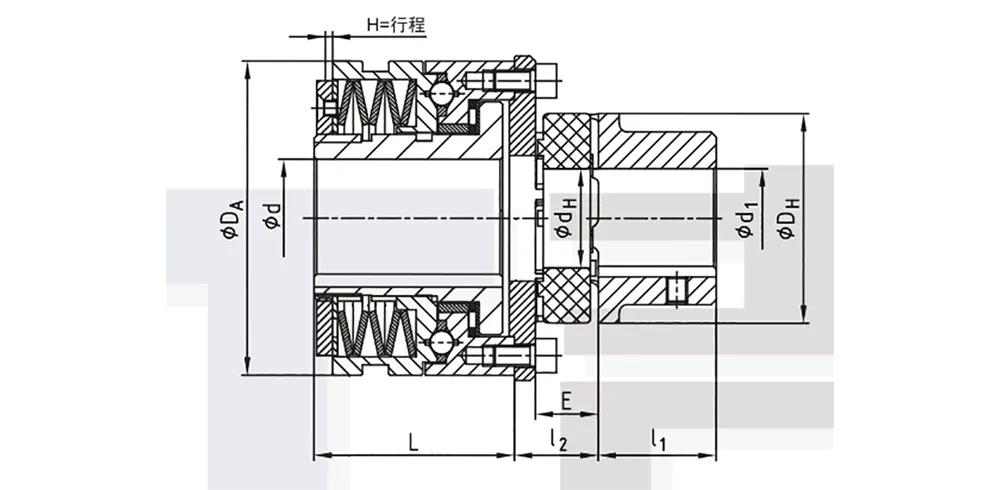

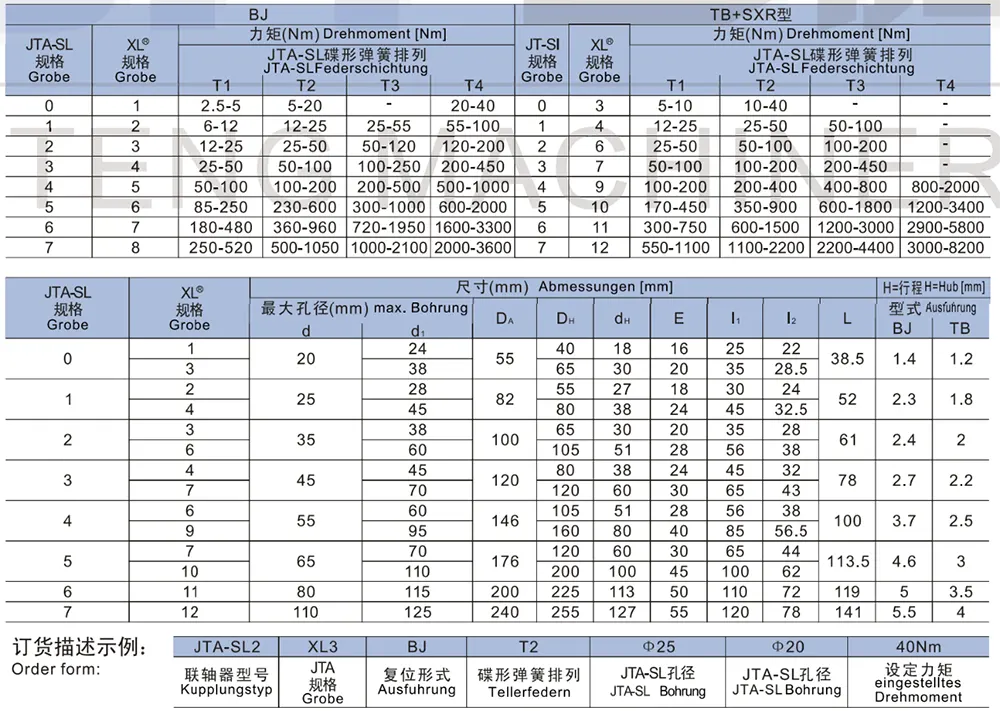

● JTA-SL momentbegrænser til aksel-til-aksel-forbindelse

● Aksial indføring for nem installation

● Kompenserer for installationsfejl

● Tre tilgængelige nulstillingstyper: indekseringstype, synkron type og fejlsikker type ● Drejningsmoment kan indstilles, mens det er monteret på udstyret

● Forskellige elastomerelementer kan vælges

● Færdig boringstolerance: H7 (ifølge ISO-standard); kilesporsbreddetolerance: JS9 (iht. DIN 6885/1 standard)

FAQ

Q1: Hvad er driftsprincippet for denne industrielle overbelastningsbeskyttelsesmomentbegrænser?

A: Denne momentbegrænser til industriel overbelastningsbeskyttelse fungerer som en sikkerhedskobling af udkoblingstypen. Internt er den afhængig af indgreb af stålkugler i tilsvarende riller for at lette normal kraftoverførsel. Når udstyret støder på en blokering, stødbelastning eller kortvarig overbelastning – der overstiger det forudindstillede slipmoment – ​​frigøres stålkuglerne automatisk fra rillerne. Dette får de drivende og drevne ender til at gennemgå relativ glidning og adskilles fuldstændigt, hvorved strømkilden direkte afbrydes og kritiske komponenter af høj værdi som motorer, reduktionsgear og transmissionsaksler beskyttes. Ved en overbelastningsudløser gennemgår enhedens "bevægelige ring" en S-formet aksial forskydning; denne bevægelse kan parres med endestopkontakter eller nærhedssensorer for at generere elektriske signaler, hvilket gør det muligt for operatører omgående at diagnosticere og fejlfinde fejl.

Q2: Kan enheden automatisk nulstilles efter en overbelastning er udløst?

A: Denne frakoblingstype drejningsmomentbegrænser nulstilles ikke automatisk efter en overbelastningsfrakobling forekommer; de kørende og drevne ender forbliver i en fuldstændig afbrudt tilstand, indtil manuel nulstilling eller nulstilling ved hjælp af eksternt udstyr. Vi tilbyder tre nulstillingstilstande: indekseret, synkron og fejlsikker. Til standardoperationer kan nulstilling opnås ved aksialt at banke på den bevægelige ring med en gummihammer eller ved at bruge en løftestangsmekanisme; til højfrekvente driftsforhold kan pneumatiske eller hydrauliske komponenter installeres for at muliggøre automatisk nulstilling.

Q3: Kan eksterne sensorer eller kontakter tilsluttes for at aktivere et forbundet alarm- og strømafbrydelsessystem?

A: Når produktet glider på grund af en overbelastning, kan den aksiale forskydning genereret af den bevægelige ring direkte udløse en ekstern grænseafbryder eller nærhedssensor, hvilket genererer et tilsvarende elektrisk signal. Virksomheder kan integrere dette med et bypass-kontrolkredsløb; efter modtagelse af signalet, kan systemet hurtigt afbryde udstyrets strømforsyning, og advare personalet om at diagnosticere problemer såsom materialestop eller overdreven belastning. Denne tilgang giver et dobbelt lag af beskyttelse – der spænder over både software og hardware – for at forhindre sekundær skade på udstyret.

Q4: Hvad er de specifikke forskelle mellem JTA-SR og JTA-SL serierne, og hvordan skal man vælge den passende model? A: JTA-SR er en samlingsmodel til generelle formål; når momentindstillingen er færdig, kan den integreres direkte med kundens egne transmissionskomponenter, der kan rumme forskellige monteringsstrukturer såsom flanger, kædehjul og tandhjul. JTA-SL er designet specifikt til aksel-til-aksel koblingsscenarier; den understøtter montering med aksial indføring og har indbyggede elastiske stødabsorberende elementer. Ud over at yde overbelastningsbeskyttelse kan den også kompensere for installationsfejl. Den er designet til at blive brugt direkte i forbindelse med XL-type fleksible koblinger og bruges ofte i samlebånd og synkroniseret transmissionsudstyr.
