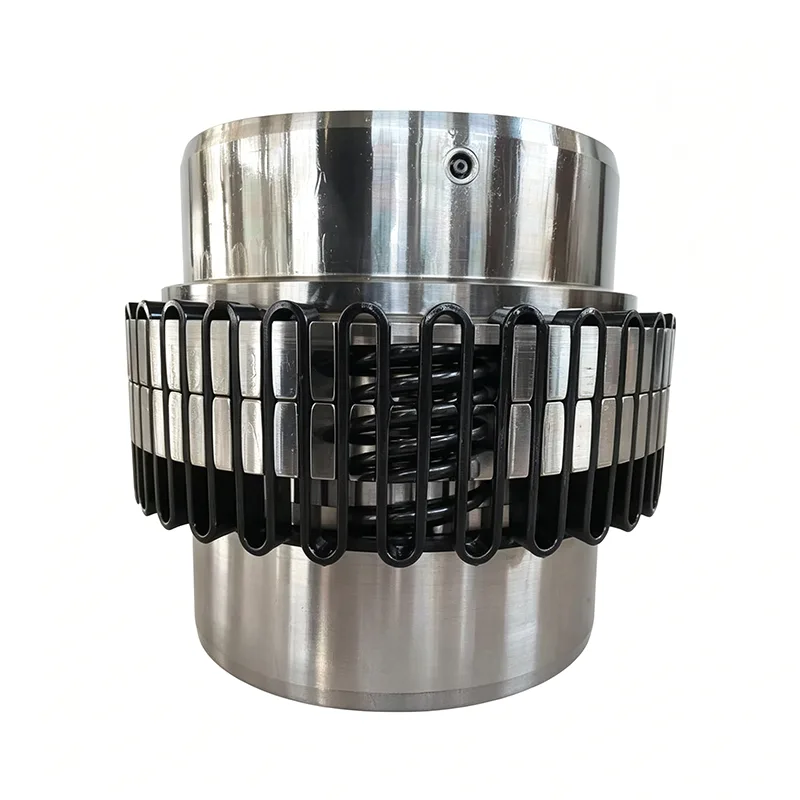

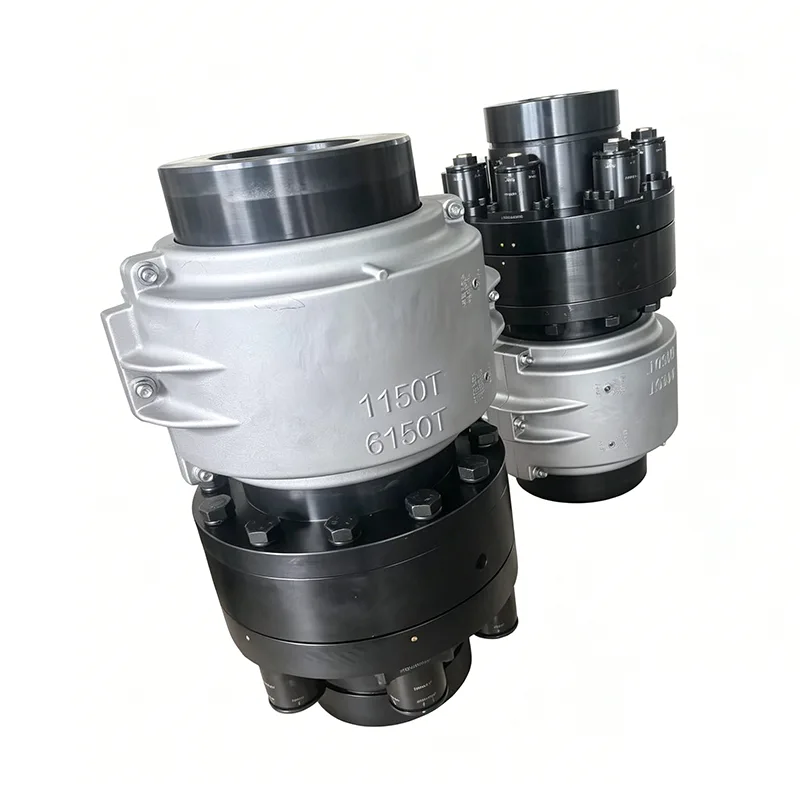

JS Series Serpentine fjederkobling

JS Series Serpentine Spring Coupling repræsenterer en højtydende, elastisk metaltransmissionskomponent med variabel stivhed. Det fungerer som et avanceret opgraderingsprodukt, der er specielt designet til at erstatte ikke-metalliske elastiske koblinger i medium-til-høj-hastighed, tunge driftsmiljøer. I modsætning til fleksible koblinger lavet af gummi eller nylon - materialer, der er tilbøjelige til at ældes - undgår dette produkt letfordærvelige ikke-metalliske stoffer. I stedet er den afhængig af højstyrke serpentinfjederstrimler som sine elastiske kernemomentoverførende elementer, der udnytter fjedrenes elastiske deformation til at absorbere stød og modvirke resonans. Den komplette samling består af to koblingshalvdele, et beskyttelsesdækselhus, tætningsringe og slangefjederstrimler. Kraftoverførsel opnås gennem sammenlåsning af fjederstrimlerne i koblingens gearslidser, hvorved den høje transmissionseffektivitet af stive koblinger kombineres med de fleksible koblingers buffer- og kompensationsmuligheder.

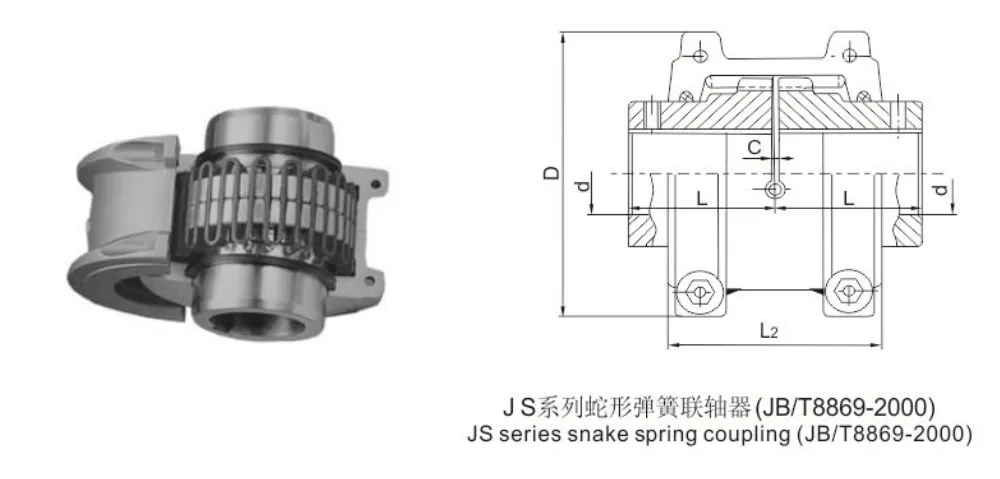

Strukturelle komponenter

- Komplet standardsamling: En komplet enhed består af to koblingshalvdele, to sektioner af det ydre beskyttelseshus, to støvtætte tætningsringe og slangefjederstrimler. Det samlede antal dele er væsentligt lavere end for andre tunge koblinger med tilsvarende belastningskapacitet, hvilket resulterer i en lavere fejlrate.

- Eksklusiv aksial drejningsmomenttransmissionsstruktur: Serpentinfjederstrimlerne er aksialt indsat og placeret i gearslidserne på de to koblingshalvdele. Momentoverførslen drives af det ensartede tryk, der udøves af flankerne af gearslidserne mod fjedrene; dette sikrer en afbalanceret fordeling af kræfter og forhindrer derved lokale spændingskoncentrationer, der kan føre til strukturelt svigt.

- Lukket beskyttende design: Koblingen har et ydre hus af split-type parret med tætningsringe. Dette design sikrer ikke kun fjederstrimlernes position, men forhindrer også effektivt indtrængen af ​​eksternt støv og fugt i indgrebszonen og beskytter derved både fjederstrimlerne og gearslidsstrukturen, samtidig med at dagligt slid minimeres.

Driftsprincipper

JS Series Serpentine Spring Coupling anvender en transmissionslogik med variabel stivhed baseret på det kompressive samspil mellem gearslidserne og fjederlisterne. Under drift kan koblingen dynamisk justere sin bufferintensitet og derved fundamentalt afbøde almindelige problemer inden for transmissionssystemer, såsom vibrationer og resonans.

- Standard Power Transmission Logic: Drivakslen og den drevne aksel er koblet sammen via tilsvarende halvkoblinger i hver ende. Sidevæggene af gearslidserne på drivsiden udøver en periferisk kraft på serpentinfjedrene; gennem den elastiske deformation af disse fjederelementer bliver den drevne side drevet til at rotere synkront, hvorved overførslen af ​​drejningsmoment opnås.

- Højeffektiv stødabsorberings- og vibrationsdæmpningsmekanisme: Under opstart af udstyr, nedlukning eller belastningsudsving gennemgår serpentinfjedrene adaptiv elastisk deformation for at dæmpe vibrationer induceret af vekslende belastninger, og derved forhindre hele transmissionssystemet i at gå ind i en resonanstilstand. Produktet kan prale af en gennemsnitlig dæmpning og vibrationsreduktion på over 36 %, hvilket leverer stødabsorberende ydeevne, der langt overgår standard elastiske koblinger.

- Variabel stivhed Tilpasning til belastningsforhold: Da størrelsen af ​​det overførte drejningsmoment varierer, ændres graden af ​​elastisk deformation i fjederelementerne tilsvarende, hvilket automatisk justerer koblingens samlede stivhed. Dette design afbalancerer effektivt operationel glathed under lette belastninger med robust bæreevne under tunge belastninger, hvilket gør den ideel til applikationer, der involverer fluktuerende belastningsforhold.

Materialekonfiguration og levetid

De elastiske kernekomponenter er fremstillet af specialtilpasset fjederstål, forstærket gennem en flertrins varmebehandlingsproces. Denne tilgang løser effektivt almindelige industrismertepunkter forbundet med ikke-metalliske elastiske elementer - såsom modtagelighed for aldring, træthedsfejl og dårlig modstandsdygtighed over for høje temperaturer.

- Højkvalitets fjederråmaterialer: Serpentinfjederelementerne er fremstillet af udvalgte fjederstålstykker af industriel kvalitet. Disse materialer gennemgår en omfattende serie af præcisionsbehandlinger – inklusive bratkøling og temperering – for at sikre, at deres trækstyrke, udmattelsesbestandighed og sejhed alle opfylder de højeste industristandarder.

- Langvarig holdbarhed og minimalt slid: Det metalliske fjederlegeme er immunt over for problemer som ældning, hærdning eller ætsende revner og forbliver upåvirket af ekstreme høje eller lave temperaturer. Sammenlignet med ikke-metalliske elastiske koblinger (f.eks. dem, der er lavet af gummi eller nylon), tilbyder dette design en betydeligt forlænget overordnet levetid.

- Tilpasningsevne til komplekse vekslende belastninger: JS-seriens serpentinfjederkobling er konstrueret til at modstå langvarig udsættelse for hyppige start-stop-cyklusser, tovejs stødbelastninger og frem- og tilbagegående deformation med høj hastighed. Selv når den arbejder kontinuerligt i miljøer med høj belastning, vekslende stress, opretholder den en stabil mekanisk ydeevne og udviser minimal modtagelighed for elastisk nedbrydning.

Transmissionsydelse og sikkerhedsegenskaber

- Ultrahøj transmissionseffektivitet: Ved at bruge en overfladekontakttransmissionsmekanisme mellem gearslidserne og fjederelementerne minimerer koblingen effekttab. Dens samlede transmissionseffektivitet kan nå så højt som 99,47%, hvilket leverer energiudnyttelsesrater, der overgår langt de fleste fleksible transmissionskoblinger, der er tilgængelige i øjeblikket.

- Tovejs overbelastningsbeskyttelse: Har kortsigtede overbelastningsbufferfunktioner, med en ultimativ belastningskapacitet, der når op til det dobbelte af det nominelle drejningsmoment. Dette gør det muligt for den ubesværet at absorbere øjeblikkelige spidsbelastninger og derved forhindre katastrofale fejl - såsom brud på akselen eller kollaps af tandhjul - forårsaget af pludselige overbelastninger.

- Multidimensionel misjusteringskompensation: Ved at udnytte de multi-direktionelle deformationskarakteristika af dens serpentinfjedre kan koblingen samtidigt kompensere for aksiale, radiale og vinkelmæssige installationsfejl. Dette sænker installationstærsklen med hensyn til akselkoaksialitet, hvilket gør den ideel til integration i eksisterende udstyr, hvor justeringsafvigelser kan overstige standardtolerancer.

Fordele ved montering og vedligeholdelse

Kompakt og let struktur: JS Series Serpentine Spring Coupling har et kompakt fodaftryk og et let design. For et givet drejningsmoment optager den væsentligt mindre installationsplads sammenlignet med andre koblingstyper, hvilket gør den perfekt egnet til brug i lukkede eller lukkede transmissionssystemer.

- Forenklet montering og demontering: Hver koblingsenhed bruger kun 2 til 4 fjederelementer, hvilket sikrer en enkel og intuitiv monterings-/afmonteringssekvens. Sammenlignet med membran- eller gearkoblinger er kompleksiteten og vanskeligheden forbundet med inspektion og komponentudskiftning drastisk reduceret.

- Lavfrekvent rutinemæssig vedligeholdelse: Metalfjedrene kræver ingen hyppig udskiftning, mens den forseglede husstruktur effektivt beskytter interne komponenter. Rutinemæssig vedligeholdelse er begrænset til periodiske kontroller af husets fastgørelsesstatus og smøreniveauer, hvilket eliminerer behovet for periodisk udskiftning af elastiske sliddele, der typisk kræves af andre koblingstyper.

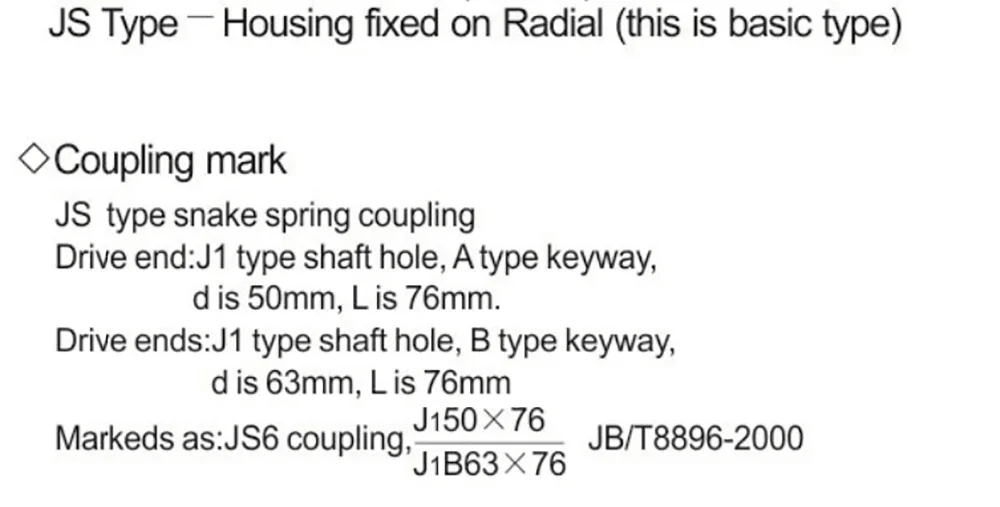

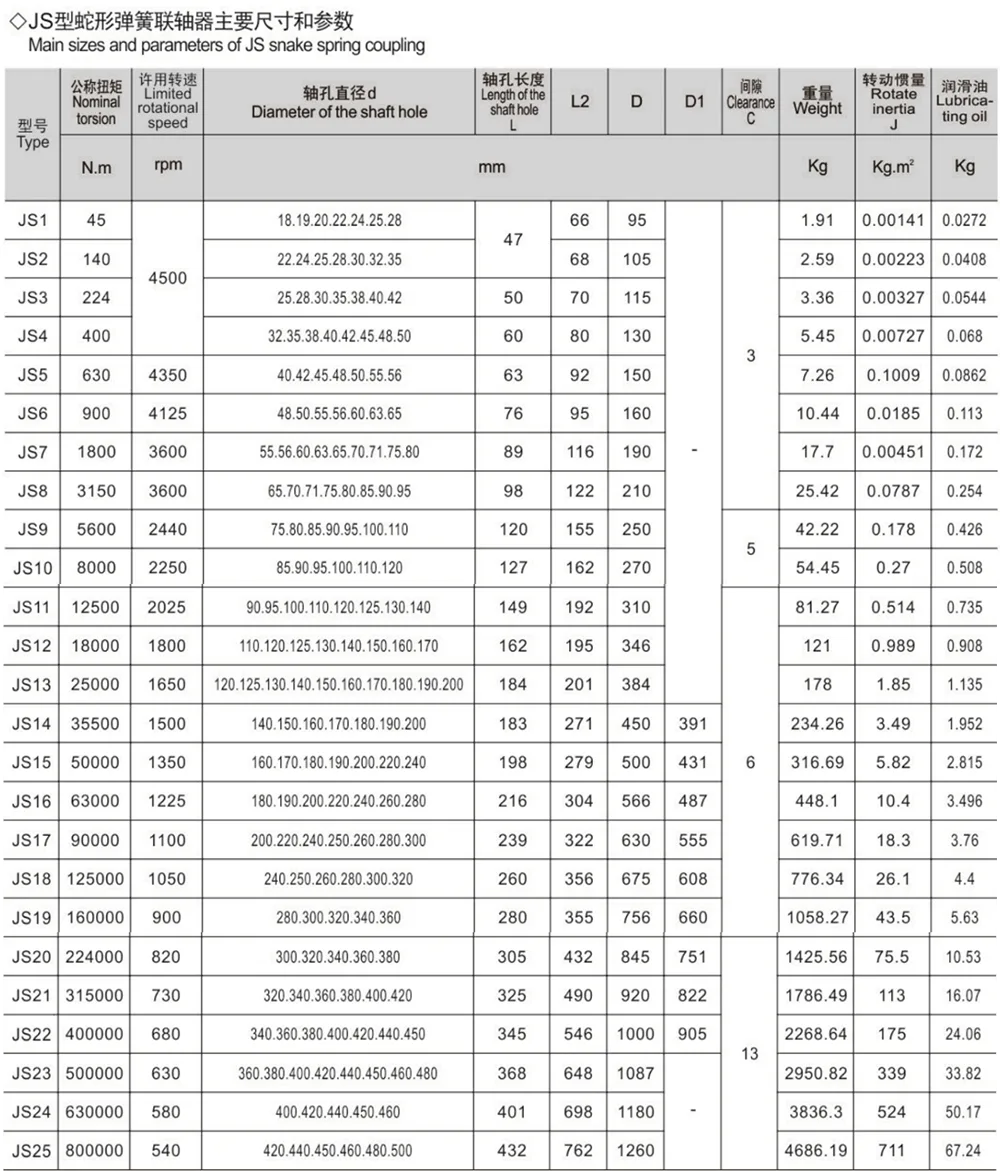

Bemærk: 1. Kontakt venligst vores teknologiafdeling, når du vælger akselhuller (GB/T 3852). 2. Beregning af vægt og roterende inerti som ingen hulstatus.
