HL Type Elastisk Pin Kobling

I modsætning til gummibaserede elastiske koblinger, anvender HL Type Elastic Pin Coupling højstyrke nylon til sine transmissionsstifter, der udnytter nylonmaterialets iboende sejhed og forskydningsmodstand for at lette kraftoverførslen. Mens traditionelle stive direkte drevmetoder er tilbøjelige til almindelige problemer såsom slid på kilespor, brud på komponenter, udstyrsvibrationer og unormal støj, tilbyder dette produkt en perfekt løsning; den er afhængig af nylonstifterne til at afbøde virkningen af ​​start og stop, mens den dæmper vibrationer forårsaget af vekslende belastninger.

Designevne

1. Materialet af elastiske komponenter er hør, så det har høj hårdhed og modstandsdygtighed over for slid og gælder for de forhold med kausticitet.

2. Cirkeloverflade af metalbremseringen betjenes ved bratkøling.

3. Koblingens boringsdimensioner, kilesporsdimensioner og betegnelsesmetode overholder kravene i GB/T 3852-1977, "Connection Types and Dimensions of Shaft Bores". Boringerne i de to koblingshalvdele kan vælges uafhængigt og kombineres i enhver konfiguration.

4. Arbejdstemperatur: Fra -20 til +70 ℃.

5. Original standard er international standard GB5051-85.

Marker note:

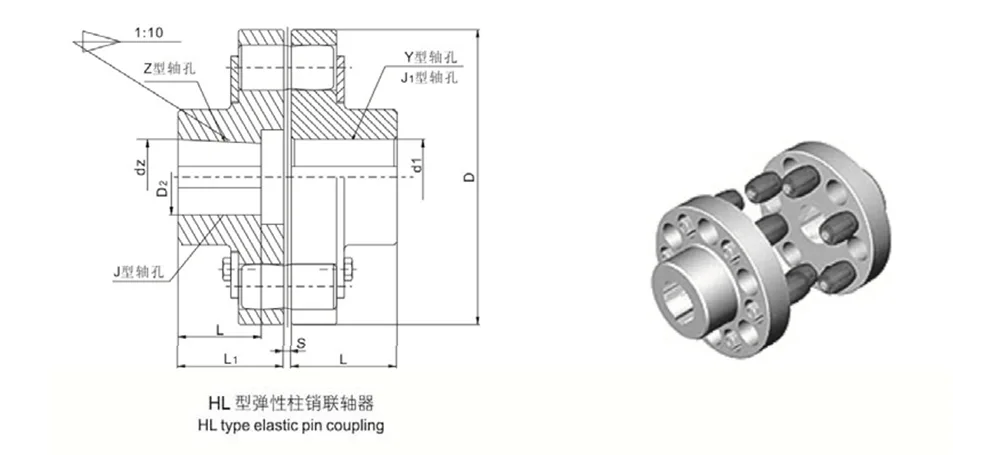

For Zand J-type med forsænket boring, er længden af ​​pasform ikke inkluderet, L-værdi som tegningen nedenfor

Marker eksempel:

HL6 type elastisk stiftkobling

Drivende: Y type akselhul, A type kilegang, d1 er 65 mm, L er 142 mm

Drevet ende: Y type akselhul, A type kilegang, d2 er 75 mm, L er 142 mm

Coupling: HL6 YA75×142YA65×142 GB/T5014-2003

Materiale af stift er MC6 lylon

For at forbedre berøringstilstanden og kompensere kapaciteten, skal den ene ende af stiften laves i tromleform.

Operationel egnethed

HL Type Elastic Pin Coupling er blevet specifikt optimeret til standard driftsmiljøer karakteriseret ved hyppige start/stop og ustabile belastninger. Det er kompatibelt med langt størstedelen af ​​mekanisk udstyr til generelle formål, der involverer medium-niveau belastninger, og optimerer derved udstyrets driftsstatus lige fra kilden.

- Tilpasningsevne til hyppige vendinger: Specielt designet til transmissionssystemer, der kræver gentagne start/stop og kontinuerlig retningsskift, har de elastiske nylonkomponenter tilstrækkelig sejhed til at modstå de stødbelastninger, der genereres af skiftende retninger på lang sigt, hvilket effektivt forhindrer problemer relateret til materialeældning eller brud.

- Dæmpning af belastningsudsving: Når man støder på mindre belastningsudsving eller øjeblikkelige spidsbelastninger under drift, udnytter nylonstifterne deres iboende elasticitet til at dæmpe stødet og aflede kraften og derved forhindre transmissionsstøj og udstyrsvibrationer forårsaget af belastningsustabilitet.

- Afhjælpning af ulemper ved stiv forbindelse: Dette produkt, der tjener som erstatning for traditionelle stive koblinger i ét stykke, blødgør de hårde påvirkninger, der er forbundet med stive direkte forbindelser, og eliminerer effektivt almindelige udstyrsfejl såsom brud på komponenter, slid på kilespor, kropsvibrationer og driftsstøj.

Sikkerhedsbeskyttelse

- Beskyttelsesmekanisme for offeroverbelastning: I tilfælde af unormale driftsforhold - såsom udstyr, der sidder fast, går i stå, eller kortvarig overbelastning - er de interne nylonstifter designet til først at svigte via forskydningsbrud, hvorved hele drejningsmomenttransmissionsvejen aktivt afskæres. - Beskyttelse af højt værdifuldt kerneudstyr: Overbelastninger opfanges effektivt af forskydningen af ​​de elastiske stifter, hvilket forhindrer dem i at forplante sig til nedstrøms strukturelle komponenter. Dette giver robust beskyttelse af dyre kernekomponenter - såsom motorer, reduktionsgear og spindler - og sikrer dem mod irreversibel skade.

- Mekanisk stabil beskyttelse: Hele beskyttelsesmekanismen er af rent mekanisk natur; den forbliver upåvirket af faktorer såsom strømafbrydelser, signalfejl eller miljøinterferens. Følgelig overgår dens beskyttende stabilitet langt den for elektroniske alarmbaserede sikkerhedssystemer, hvilket gør den ideel til komplekse og barske industrielle værkstedsmiljøer.

Driftskompatibilitet

Sammenlignet med standard elastiske koblinger tilbyder HL Type Elastic Pin Coupling en højere bæreevne og dækker et bredere udvalg af anvendelsesscenarier. Det er i stand til samtidigt at rumme forskellige typer af medium-load transmissionsudstyr på tværs af flere industrier.

- Målrettet anvendelsesfokus: Primært designet til mellembelastede driftsmiljøer, det er ideelt egnet til mekanisk udstyr, der involverer hyppige start-stop, retningsvendinger og vekslende stødbelastninger. Det afhjælper effektivt industrimangler – specifikt gummikoblingernes utilstrækkelige bæreevne og manglen på stødabsorbering i stive koblinger.

- Alsidighed på tværs af brancher: Produktets kompatibilitet er ikke begrænset af udstyrskategori; det kan med succes implementeres i minemaskiner, omfattende industrielle produktionsfaciliteter, forskellige letindustrielle forarbejdningsmaskiner samt væskemaskiner såsom vandpumper og ventilatorer.

- Tilpasningsevne til nyt og eksisterende udstyr: Med standardiserede dimensioner kan koblingen forudinstalleres direkte som en OEM-komponent i nyt udstyr. Den fungerer også som en ideel erstatning for gamle, slidte koblinger i eksisterende maskineri; eftermonteringsprocessen er let og kræver ingen ændring af udstyrets originale transmissionsstruktur.

Hvorfor vælge Jiteng?

Som den originale producent af HL Type Elastic Pin Coupling har vores virksomhed dedikeret årevis til forskning og udvikling og fremstilling af forskellige elastiske koblinger og momentbegrænsere. Vi leverer omfattende, one-stop-supporttjenester til indenlandske og internationale købere – der dækker alle stadier fra produktkvalitetskontrol og levering til produktvalg og eftersalgssupport.

1. Intern forskning og udvikling og produktion med streng kvalitetskontrol:

Hele serien af ​​HL-koblinger gennemgår en integreret, egen produktion. De elastiske nylonstifter - den eneste outsourcede komponent - er fremstillet ved hjælp af strengt indkøbte, høj-rene, slidbestandige råmaterialer. Hver batch gennemgår strenge moment- og forskydningstests, inden de forlader fabrikken.

2. Rigelig lager og effektiv levering:

Vi vedligeholder et klar lager af standard koblingsmodeller og ekstra nylonstifter. Vi er udstyret til at opfylde ordrer lige fra enkelt-enhedsprøver til store bulkkøb, og derved eliminere de lange leveringstider, der typisk er forbundet med tilpassede fremstillingscyklusser.

3. Gratis, præcis produktvalgsservice

Vores tekniske team analyserer faktorer såsom udstyrsbelastningstype, start-stop-frekvens og akseldiameterparametre for at skelne mellem HL elastisk stift og TL elastisk sleeve produktserie, og matcher derved hver kunde med den bedst egnede koblingsløsning.

4. Omfattende, fuld livscyklus eftersalgssupport

Vi leverer måltegninger og installationsvejledninger gratis og tilbyder teknisk fjernvejledning specifikt til vores oversøiske kunder. Derudover understøtter vi tilpasningen af ​​ikke-standard borestørrelser og stifter med specialiserede hårdhedsniveauer for at sikre kompatibilitet med udstyr, der fungerer under unikke forhold.
