GL Type Rullekædekobling

Rullekædekoblingen af ​​GL-type står som en klassisk semi-stiv forbindelse inden for tung industritransmission. I modsætning til elastiske koblinger lavet af gummi eller nylon, undværer dette produkt elastiske stødabsorberende elementer; i stedet er den afhængig af indgrebsvirkningen af ​​en dobbeltrækket rullekæde og dobbelte tandhjul til at overføre kraft. Dette design kombinerer effektivt den høje bæreevne, der er karakteristisk for stive koblinger, med de fejljusteringskompensationsevner, der er typiske for fleksible koblinger.

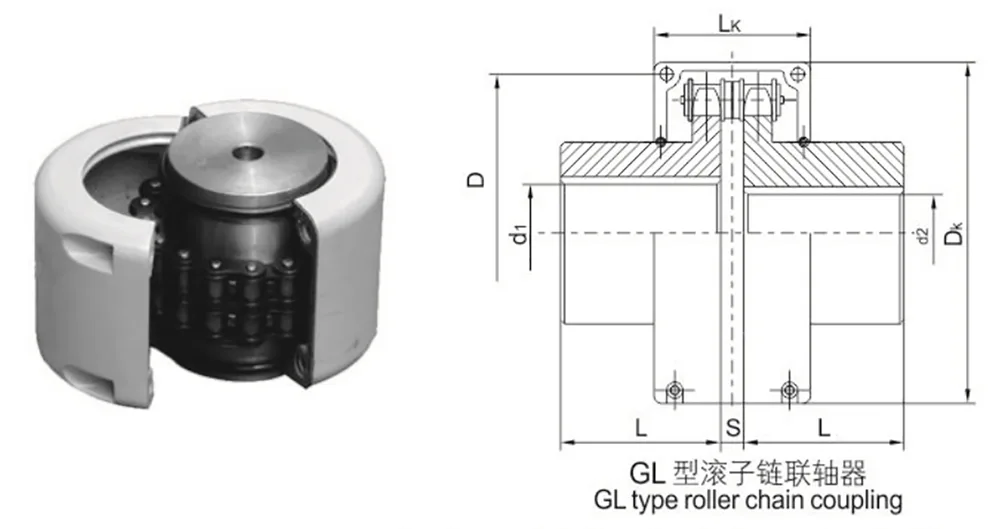

Strukturel kapacitet

Kæderne med duplex rullekædekobling skal være i overensstemmelse med forskrifterne for "kort stigning præcisionsrullekæde brugt til transmission" af GB1243.1-83.

Keyway former og størrelser skal være i overensstemmelse med forskrifterne i GB/T 3852-1997.

Struktur og størrelser af boligdækning kan vælges efter kundens behov.

Mærket skal stemme overens med GB/T 3852-1997.

Enkel struktur, GL-type rullekædekobling er praktisk til at samle og adskille, gælder ikke for baglæns kørsel med stødende belastning.

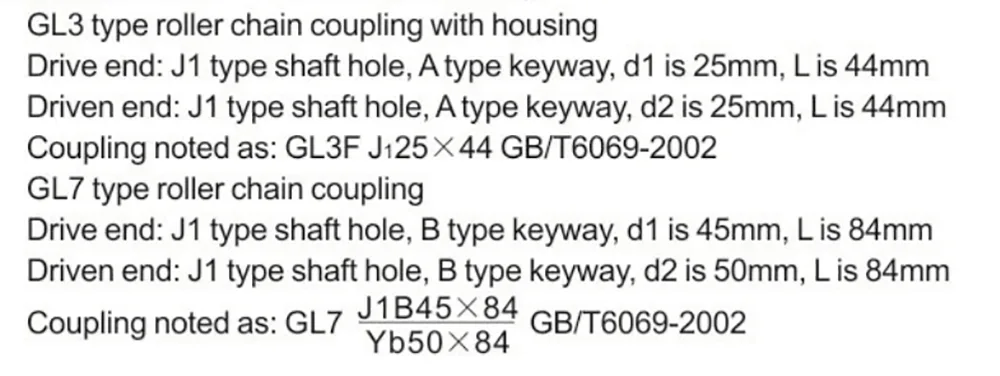

Marker prøven (tilføj "F", når der er hus)

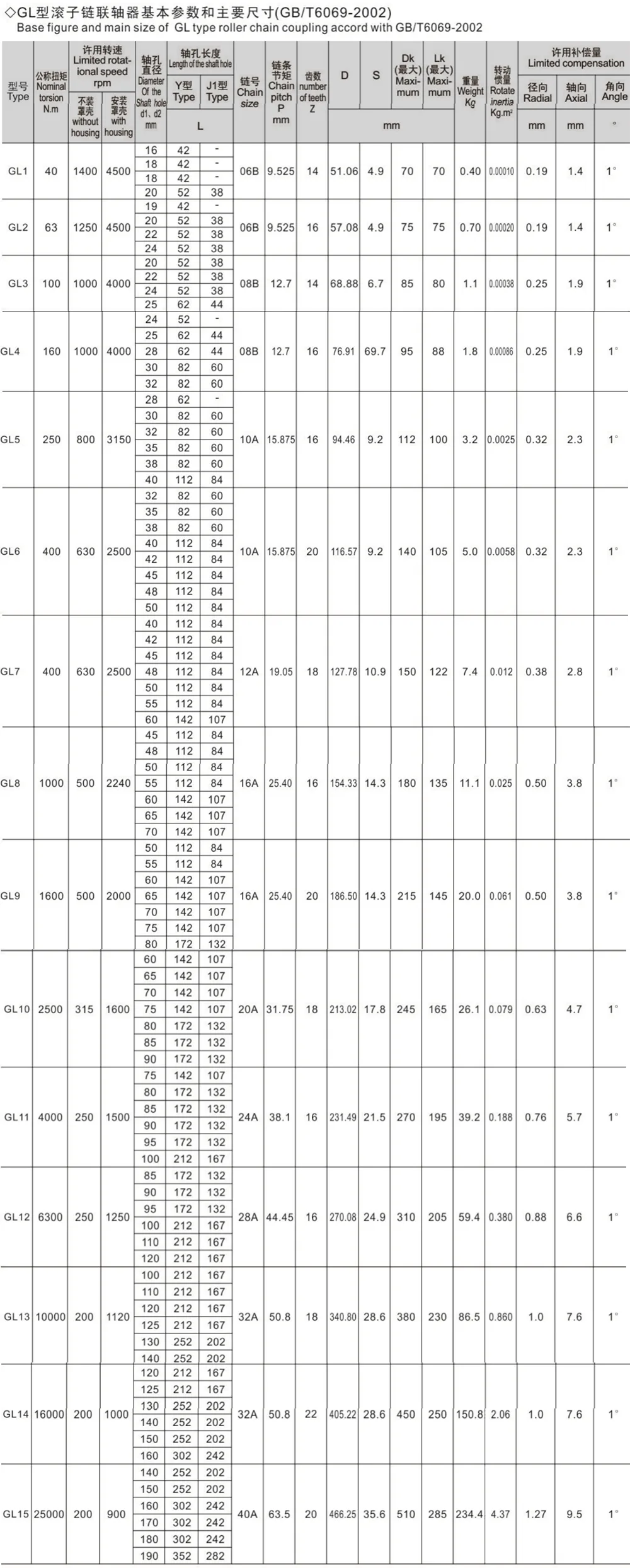

Bemærk: Det er den samme værdi for rotationsinerti og vægten af ​​koblingen i arket ovenfor.

Nøglehøjdepunkter

GL-type rullekædekobling kan prale af enestående miljøkompatibilitet, forbliver upåvirket af støv, fugt, olieforurening eller ekstreme temperaturer. Den er i stand til vedvarende drift med fuld belastning over et ultrabredt temperaturområde fra -40°C til +120°C. Enheden har høj overordnet transmissionsstivhed, overlegen transmissionseffektivitet, lav fejlrate og minimale vedligeholdelseskrav. Specielt udviklet til tungt udstyr, der arbejder ved lave til mellemstore hastigheder med kontinuerlige, uafbrudte driftscyklusser, løser den almindelige problemer forbundet med traditionelle koblinger - såsom modtagelighed for ældning, forurening og dårlig varmemodstand - hvilket gør den til den mest omkostningseffektive standardtransmissionskomponent til højbelastning, komplekse driftsforhold.

Operationel egnethed

- Enestående miljøkompatibilitet: I modsætning til traditionelle elastiske koblinger - som er meget modtagelige for ældning og svigt forårsaget af støv, fugt og høje temperaturer - indeholder GL Type rullekædekobling ingen ældningsfølsomme materialer såsom gummi eller nylon. Det sikrer langsigtet, stabil drift i barske miljøer karakteriseret ved kraftig støvophobning, fugt, stillestående vand og mindre olieforurening, hvilket viser en ekstrem høj tolerance over for ugunstige miljøforhold.

- Ultra-bred temperaturtolerance: Konstrueret udelukkende af metalkomponenter, forbliver enheden upåvirket af temperaturudsving. Officielt klassificeret til et driftstemperaturområde på -40°C til +120°C, er det lige så i stand til at håndtere krævende udendørs operationer i svære kolde og høje temperaturer produktionsmiljøer inden for værksteder, hvilket gør den ideel til tungt industrielt udstyr, der opererer udendørs, hvor sæsonbestemte temperaturvariationer er betydelige.

- Egnethed til kontinuerlig Heavy-Duty-drift: Koblingen har en robust overordnet bæreevne og høj transmissionsstivhed, og sikrer kraftoverførsel med praktisk talt intet energitab, hvilket gør det muligt for udstyr at arbejde kontinuerligt ved fuld belastning i længere perioder. Konstrueret indbygget til at imødekomme mellem- til tunge belastninger, og effektivt eliminere almindelige fejl såsom glidning, brud og driftssvigt under tunge belastninger.

Applikationsscenarier

Ved at udnytte en omfattende kombination af høj varmebestandighed, snavsmodstand, høj bæreevne og lave vedligeholdelseskrav, er GL Type rullekædekobling blevet brugt bredt på tværs af forskellige tunge industrier – der spænder over både stationære industrimaskiner og mobilt landbrugsudstyr.

- Udstyr til minedrift og metallurgi: Kompatibel med forskellige minemaskiner og metallurgiske transportsystemer; designet til at modstå de unikke driftsmæssige udfordringer i underjordiske miljøer – kendetegnet ved høje støvniveauer, høj luftfugtighed og betydelige temperaturudsving i døgnet – tjener som en robust erstatning for let forbrugsvenlige koblinger af elastisk type.

- Maskiner til kemiske og byggematerialer: Ideel til brug med kemisk blandeudstyr og specialiserede transmissionssystemer inden for byggematerialeproduktionslinjer; i stand til at modstå eksponering for flygtige kemiske medier og højtemperaturovne, samtidig med at den er fuldt tilpasset til kontinuerlig 24-timers drift.

- Landbrugs- og transportudstyr: Velegnet til landbrugshøst- og jordbearbejdningsmaskiner samt diverse materialetransportører, store industrielle ventilatorer og tilhørende hastighedsdæmpere; designet til at fungere pålideligt i komplekse udendørs miljøer karakteriseret ved eksponering for mudder og støv.

- Brugsbegrænsninger: Dette produkt er primært designet til scenarier med middel til lav hastighed, tung belastning og kontinuerlig drift. Den er bedst egnet til steady-state kraftoverførsel i barske miljøer og anbefales ikke til præcisionstransmissionsudstyr, der involverer ultrahøje rotationshastigheder eller hyppige start-stop-cyklusser med hurtige retningsvendinger.

FAQ

- Q1: Hvad er de grundlæggende forskelle mellem GL-type rullekædekobling og elastiske stift- eller dækkoblinger?

A1: GL-typen anvender en fuldt metallisk tandhjuls-og-kæde-indgrebsmekanisme, der repræsenterer et hybridt stift-fleksibelt strukturelt design. Den indeholder ingen ældningsfølsomme gummi- eller nylonkomponenter, hvilket giver klare fordele i form af høj varmebestandighed, støvbestandighed og forlænget levetid. I modsætning hertil er koblinger af elastisk type afhængige af elastomere elementer til stødabsorbering; de har nedre øvre grænser for varmebestandighed, er modtagelige for korrosion fra olie og fedt og er generelt bedre egnet til standard, stuetemperatur og rene driftsmiljøer.

- Q2: Hvad er den maksimale temperaturmodstand for denne kobling?

A2: Produktet er designet til at fungere inden for et temperaturområde på -40°C til 120°C. Dens helmetalkonstruktion eliminerer problemerne med elastomerhærdning og revner, som ofte ses i andre koblingstyper. Som følge heraf kan udendørs udstyr, der anvender denne kobling, startes og betjenes direkte selv under meget kolde vinterforhold uden behov for forvarmning eller beskyttelsesforanstaltninger, hvilket gør det ideelt egnet til tungt industrielt maskineri, der arbejder udendørs i nordlige områder.

- Q3: Er rutinemæssig vedligeholdelse vanskelig?

A3: Den samlede vedligeholdelsesproblemer er ekstremt lav; sammenlignet med andre transmissionskomponenter kræver dette produkt mindre hyppig vedligeholdelse. Det kræver blot periodisk påfyldning af en lille mængde smøremiddel til dobbeltrækket rullekæde, hvilket eliminerer behovet for hyppig adskillelse og udskiftning af sliddele, hvorved de langsigtede drifts- og vedligeholdelsesomkostninger reduceres markant.
