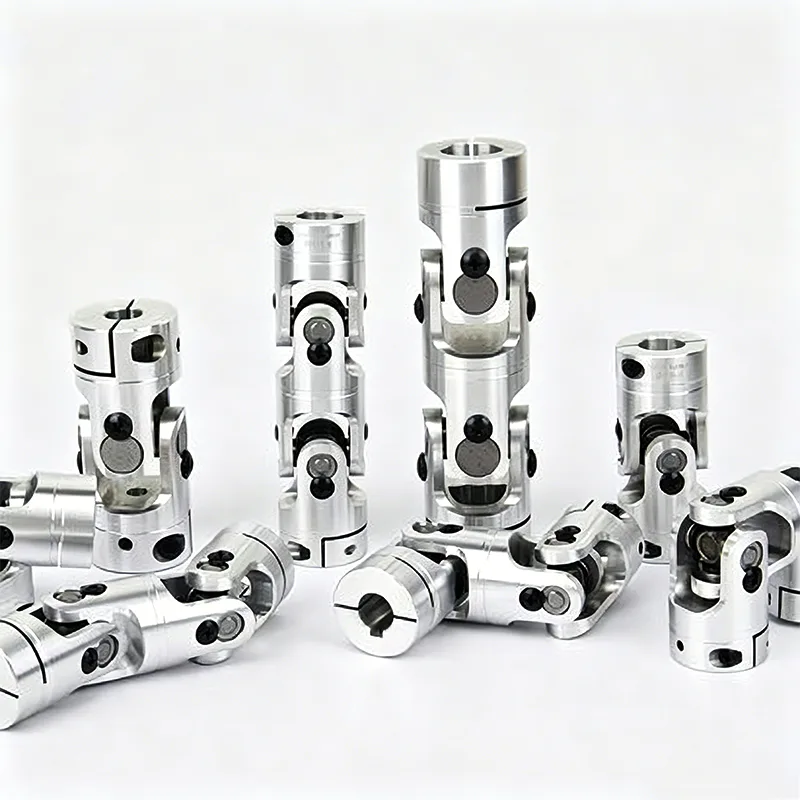

Teleskopisk universalled

Det teleskopiske universalled er en opgraderet multifunktionel transmissionskomponent baseret på det traditionelle universalled. I modsætning til det almindelige kardanled af fast type, som kun kan kompensere for vinkler, kan denne komponent løse en lang række problemer i industrielt udstyr forårsaget af installationsfejl, rammedeformation og kørende vibrationer, såsom ændringer i akselafstande, centerforskydning og transmissionsstop.

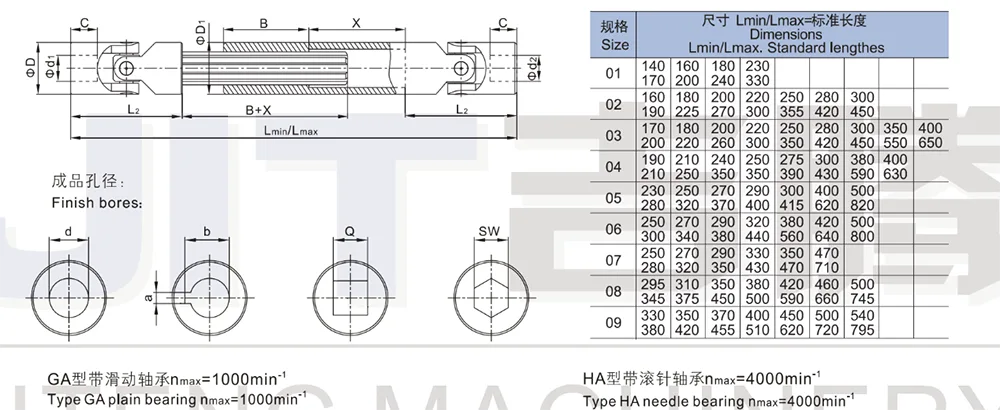

1. Præcision dobbelt led - udtrækbar, maksimal ledvinkel 45 for hver led

2. Overbygning af større skaktafstande

3. Type GA (glideleje) nmax.=1000min⁻¹

4. Type HA (nåleleje) nmax.=4000min⁻¹

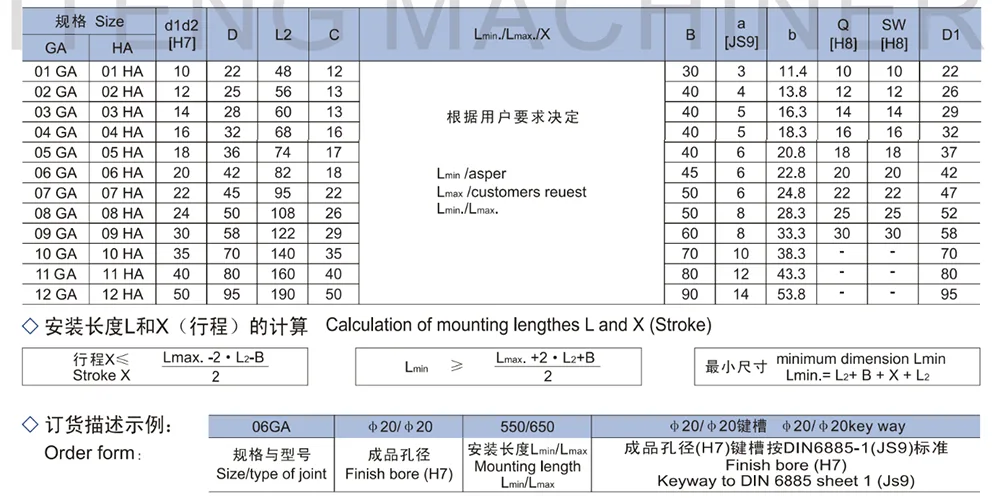

5. Fås med finishboring H7 - på forespørgsel med kilespor, sekskantboring eller firkantet hul

Design af kernestruktur

Det teleskopiske universalled vedtager et integreret kompositstrukturdesign, der kombinerer den teleskopiske glidemekanisme med den universelle transmissionsmekanisme. Strukturen er kompakt, pasformen er præcis, og den er meget holdbar.

1. Indbygget glidende teleskopmekanisme

En eksklusiv glidende teleskopkomponent er internt udstyret, der er afhængig af præcist samarbejde for at opnå fri aksial glidning. Den kan automatisk justere den effektive længde i henhold til udstyrets faktiske afstand, uden behov for yderligere demontering og justering, og er velegnet til installationsscenarier med variable afstande.

2. Universal styretransmissionsstruktur

Det bevarer den store vinkelstyringsfordel ved det traditionelle kardanled og understøtter to-akset vinkel offset transmission. Den bryder igennem begrænsningerne af koaksialitet og små vinkler og opfylder kravene til kraftoverførsel i komplekse rumlige layouts.

3. Integreret integrationsdesign

Teleskop- og universalfunktionerne er integreret som én, uden yderligere eksternt tilbehør. Den overordnede struktur er enkel og kompakt med direkte transmissionsrespons, hvilket effektivt undgår problemer såsom løsning af den delte struktur, for store mellemrum og transmissionsforsinkelse.

Arbejdsprincip

1. Aksial udvidelses- og kontraktionskompensationsprincip

Under drift, gennem den indbyggede glidende struktur, udvider den sig frit og trækker sig sammen, og kompenserer automatisk for den aksiale forskydning forårsaget af udstyrs start-stop, belastningsændringer og stativdeformation, hvilket eliminerer problemer såsom akselsystem, der fastlåser, trækker og spændingsakkumulering.

2. Universal transmissionsprincip med stor vinkel

Ved at udnytte karakteristikaene af den universelle hængselstruktur opretholder den stadig synkron rotation, selv når de to aksler har en stor vinkelafvigelse, ikke-parallelisme og ikke-koaksialitet. Den overfører det nominelle drejningsmoment stabilt.

3. Dynamisk adaptiv balancetransmission

Længdekompensation og vinkeltransmission udføres samtidigt. Den tilpasser sig de dynamiske ændringer i udstyrsforhold i realtid. Uanset om det er installationsafvigelse eller løbende forskydning, kan den være automatisk kompatibel og opnå stabil effekt til enhver tid.

Ansøgningsscenarie

Det teleskopiske universalled er med sine unikke fordele med dobbelt kompensation, høj tilpasningsevne og dynamisk selvtilpasning velegnet til forskellige industrielle transmissionsscenarier, der involverer forskydning og vinkelafvigelser.

- Entreprenørmaskiners transmissionssystem: Tilpasser sig forskellige kraftoverførselsstrukturer af teknisk udstyr, og adresserer komplekse forskydningsforhold forårsaget af udstyrsdriftsvibrationer, deformationer og vinkelændringer.

- Transport- og samlebåndsudstyr: Anvendes til transportører og automatiserede samlebånd, velegnet til stabile transmissionskrav for udstyr med langvarig kontinuerlig drift, let deformation og mindre afstandsændringer.

- Generelt maskineri og tungt udstyr: Tilpasser sig til konventionelt tungt udstyr såsom metallurgi, minedrift og kemisk industri, kompatibel med komplekse arbejdsforhold, der involverer støv, vibrationer og betydelige belastningsudsving.

- Ikke-standard tilpasset udstyr: For ikke-standardudstyr med variabel installationsafstand, vanskelig akseljustering og hyppige demonterings- og fejlretningskrav, overgår dets tilpasningsevne langt den for traditionelle faste transmissionskomponenter.

FAQ

Q1: Hvad er den grundlæggende forskel mellem teleskopisk universalled og almindeligt universalled?

A1: Almindelige kardanled understøtter kun kompensation for vinkelafvigelse og kan ikke optage aksial forskydning; teleskopiske kardanled har på den anden side både aksial forlængelseskompensation og store vinkelafbøjningsmuligheder og kan samtidigt rumme vinkelafvigelse, afstandsændringer og løbeløb, hvilket gør dem mere velegnede til dynamiske forhold.

- Q2: Når udstyret er i drift, er der aksial bevægelse. Er dette produkt egnet til sådan brug?

A2: Dette produkt er specielt designet til aksial forskydning og dynamiske afstandsændringer. Den kan automatisk forlænge og trække sig sammen for at kompensere for forskydningen, hvilket effektivt beskytter akselsystemet og lejerne og forhindrer udstyret i at blive beskadiget af overdreven træk.

- Q3: Kan det bruges, hvis installationsafstanden ikke er fast, og udstyret ofte skal skilles ad, fejlsøges og justeres?

A3: Den har en automatisk udvidelses- og justeringsfunktion. Der er ikke behov for præcis afstandsinstallation. Demontering og fejlretningsprocessen er praktisk, hvilket reducerer vanskeligheden ved montering af udstyr og senere vedligeholdelse betydeligt.

- Q4: Påvirker den teleskopiske struktur transmissionsnøjagtigheden og drejningsmomentstabiliteten?

A4: Vores fabriks produkter vedtager en præcis glidende samlingsstruktur. Der er ingen hul i transmissionen. Den teleskopiske proces er jævn og stabil uden drejningsmomenttab eller transmissionsforsinkelse. Hele processen sikrer stabil kraftoverførsel.
