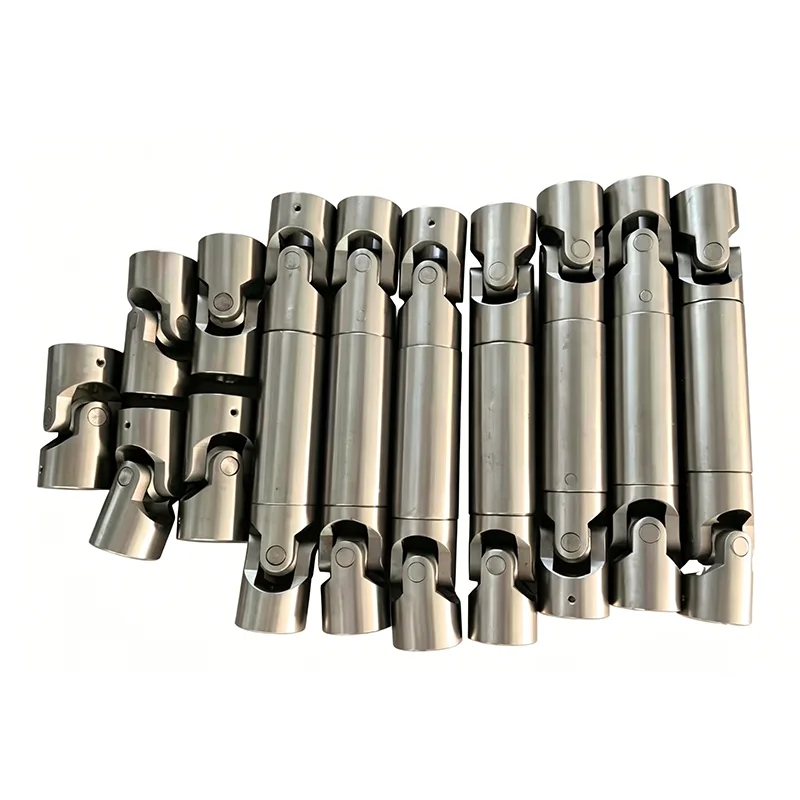

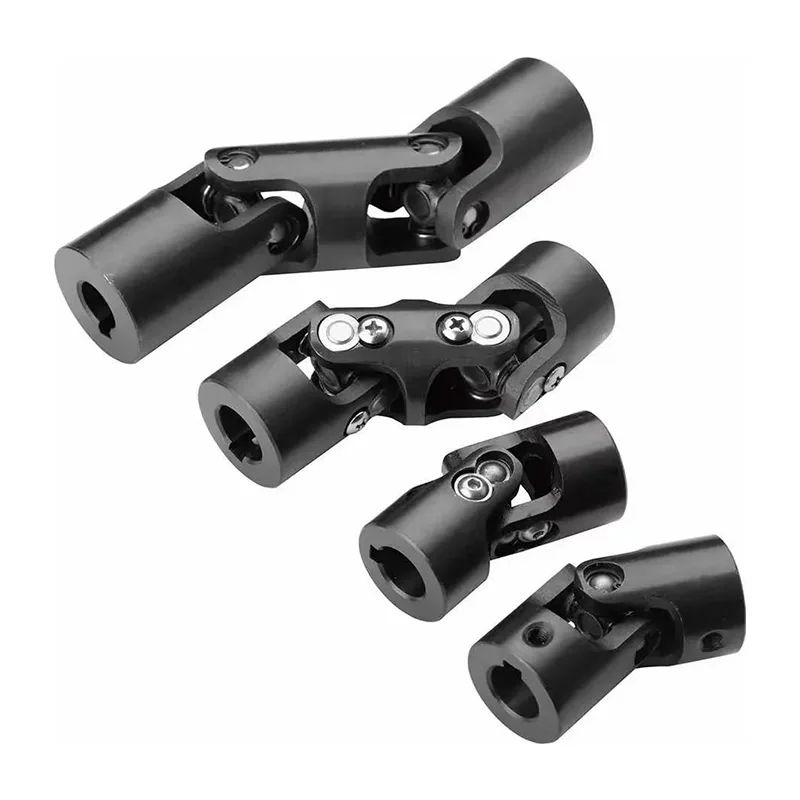

Ikke-teleskopisk universalled

Det ikke-teleskopiske universalled er en ren vinkelkompensationstransmissionskomponent, der adskiller sig fra teleskopiske universalled. Den har ingen aksial forlængelsesfunktion og er specielt designet til at løse problemerne med fejljustering af to aksler og ikke-koaksial transmission i udstyr. Som en grundlæggende kernekomponent i det mekaniske transmissionssystem er dette produkt afhængig af en præcis hængselstruktur for at opnå stabil og effektiv kraftoverførsel i udstyr med fast installationsafstand og uden behov for justering af aksial forskydning.

Vores fabrik tilbyder et komplet udvalg af produkter, der dækker enkeltsektions-, dobbeltsektions- og quick-release-låsestrukturer, samt to konfigurationer af glidelejer og nålelejer, svarende til forskellige øvre hastighedsgrænser. Den kan tilpasses til en maksimal hastighed på 4000 r/min til højhastighedsoperationer. Samtidig understøtter den forskellige højpræcisions tilpasninger af akselhul, hvilket gør den til den foretrukne transmissionskomponent til standardiserede generelle entreprenørmaskiner.

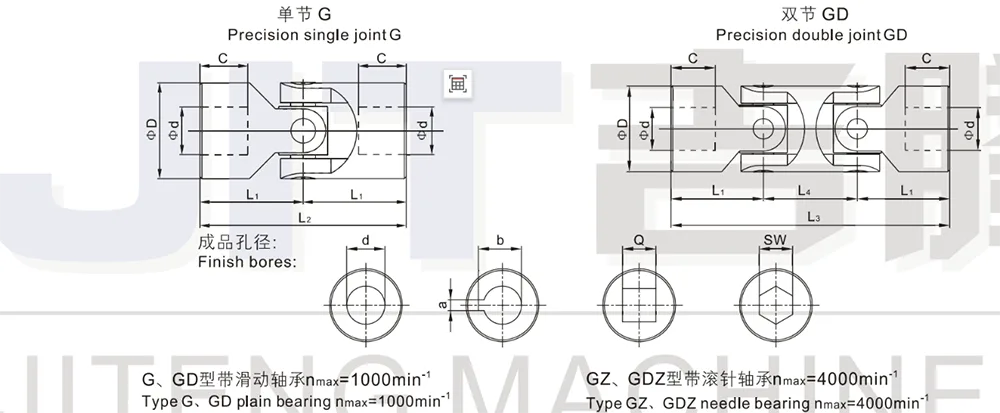

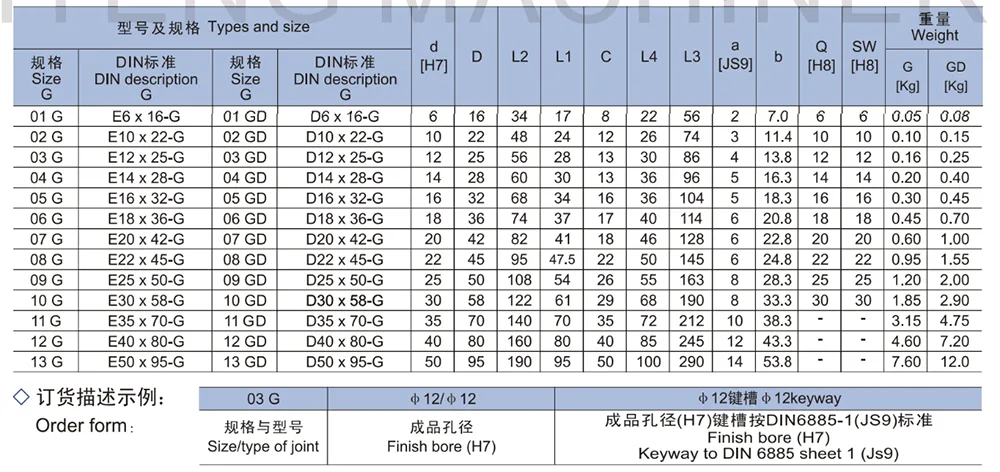

1. Velegnet til enhver applikation inden for generel teknik op til en maksimal hastighed på 4000 min⁻¹

2. Type G præcision enkelt led Type GD præcision dobbelt led

3.Maksimal artikulationsvinkel 45° for hvert led

4. Fås med finishboring H7 - på forespørgsel med not-, sekskant- eller firkantboring

5. Type G GD (glidelejer) Lejer designet nmax= 1000 min⁻¹

6. Type GZ、GDZ (nåleleje) Lejer designet nmax= 4000 min⁻¹

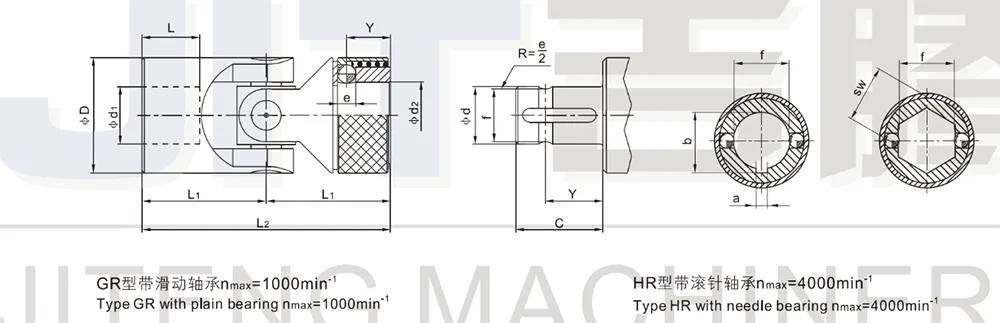

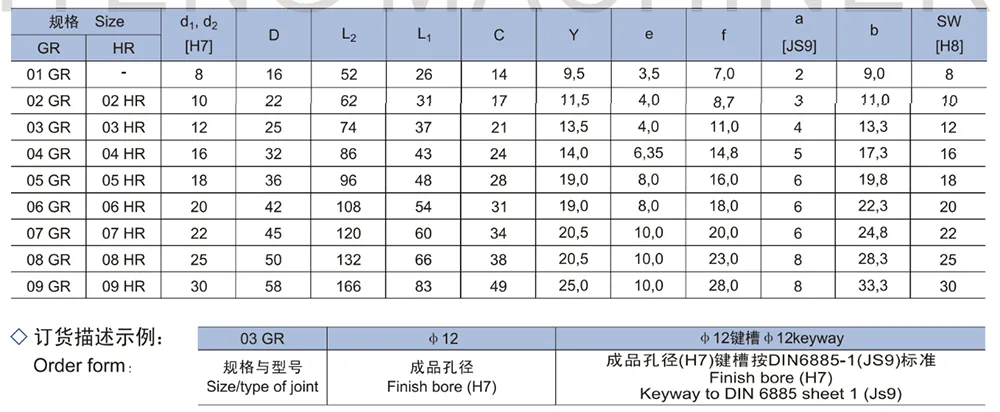

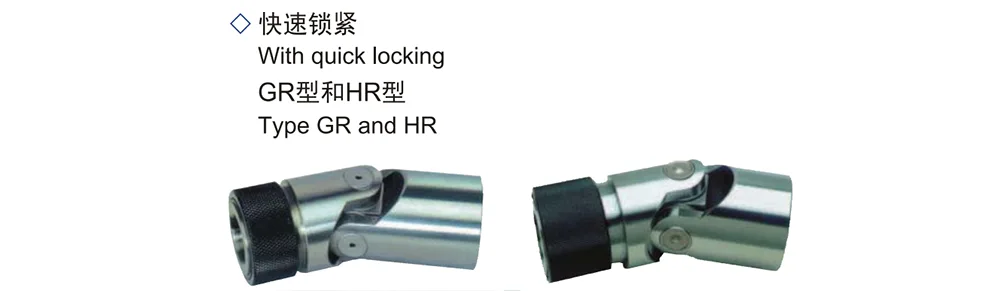

1. Enkelt præcisionsled med hurtiglåsning (kan adskilles)

2. Type GR med glideleje nmax= 1000 min⁻¹

3. Type HR med nåleleje nmax.= 4000 min⁻¹

4.Maksimal artikulationsvinkel 45°

5. Hurtiglåsning (d₂) kun tilgængelig med H7-boring og kilespor iht. DIN 6885 blad 1 - JS9 eller sekskantboring

Ansøgningsscenarie

- Generelt udstyr til entreprenørmaskiner: Det ikke-teleskopiske kardanled kan være kompatibelt med forskellige konventionelle entreprenørmaskiners transmissionssystemer og fungerer stabilt under forhold, hvor installationsafstanden er fast og ingen aksial forskydningskompensation er påkrævet.

- Mellem- og lavhastigheds konventionelt transmissionsudstyr: Glidelejemodellen er velegnet til udstyr med mellem- og lavhastigheder inden for 1000 r/min, kører jævnt, holdbart og velegnet til langsigtede, kontinuerlige konventionelle operationer.

- Højhastighedspræcisionstransmissionsudstyr: Nålerullelejemodellen kan opfylde kravene til højhastighedsdrift på 4000 r/min, velegnet til transmissionsscenarier med præcision og højhastighedsautomatiseret udstyr.

- Udstyr, der kræver hurtig demontering og montering: Låseserien til hurtig adskillelse er velegnet til produktionslinjer og støtteudstyr, der kræver hyppig vedligeholdelse og demontering, hvilket effektivt forbedrer vedligeholdelseseffektiviteten.

FAQ

Q1: Kan det faste kardanled kompensere for aksial forskydning?

A1: Det ikke-teleskopiske kardanled er en fast struktur, der ikke kan forlænges. Den understøtter kun vinkelafvigelseskompensation og har ingen aksial forlængelsesfunktion. Den gælder kun for arbejdsforhold, hvor udstyrets akselafstand er fast, og der ikke er nogen aksial bevægelse.

Q2: Hvordan vælger man typen af ​​glidelejer og nålerullelejer?

A2: Til medium- og lavhastighedsapplikationer med normale belastningsforhold inden for 1000 r/min skal du vælge G-, GD- og GR-typerne af glidelejer; for højhastighedstransmissionsscenarier inden for intervallet 1000 - 4000 r/min., vælg fortrinsvis GZ-, GDZ- og HR-typerne af nålerullelejer.

Q3: Understøtter quick-release universalled tilpasning af enhver hultype?

A3: Det understøtter ikke ikke-standard tilpasning. Quick-release strukturen er kun kompatibel med H7 standardhuller, DIN standard flade nøgleslidser eller sekskantede huller, hvilket sikrer låsenøjagtighed og strukturel stabilitet.

Spørgsmål 4: Hvordan kan vi skelne mellem enkelt- og dobbeltledde kardanled baseret på deres anvendelsesscenarier?

A4: Enkeltledsdesignet er kompakt og velegnet til forhold med små vinkler. dobbeltleddet kan rumme større samlede vinkelafvigelser og er velegnet til komplekse rumtransmissionslayouts.

Hvorfor vælge Jiteng?

Som en lokal fabrik i Kina fuldfører Jiteng uafhængigt præcisionsbehandlingen, monteringen og inspektionen af ​​ikke-teleskopiske kardanled, strengt efter industrielle standarder for at sikre produkternes kvalitet og stabilitet.

- Fuldt udvalg af modeller: Fabrikken har altid flere serier af modeller på lager, herunder høj- og lavhastigheds-, enkelt- og dobbeltsektioner og modeller med hurtig adskillelse. Der er ikke behov for eksterne indkøb, og alle transmissionskomponenter kan udstyres fuldt ud i ét trin.

- Mulighed for tilpasning af høj præcision: Understøtter H7-præcisionshuller, national standard nøglebaner og specialtilpasning af huller. Forarbejdningstolerancerne er strengt kontrolleret, hvilket gør produkterne meget udskiftelige og med høj installationskompatibilitet.

- Streng verifikation af arbejdsforholdsparametre: Hver enhed inspiceres én efter én for hastighedsgrænser, hængselsvinkler og pasformsnøjagtighed for at sikre stabil drift under både høje og lave hastighedsforhold, uden jitter eller unormalt slid.

- Professionel udvælgelse og leveringstjenester: Kan præcist matche modeller baseret på kundens udstyrs hastighed, vinkel og installationsmetode. Almindelige modeller er tilgængelige til direkte forsendelse, og ikke-standard specifikationer kan hurtigt tilpasses og leveres.
