Type Z7B Låsesamling

Type Z7B Locking Assembly er en specialiseret, nøglefri friktionslåsende komponent med et dobbeltkonisk design, udviklet specielt til tunge applikationer, der involverer mellemstore til store akseldiametre:

1.  Strukturel konfiguration: Den består af en indre ring parret med to ydre ringe. Designet anvender en intern spændekraftmekanisme - der komprimeres indad uden at udvide sig udad - som sikrer en stor kontaktflade og leverer enestående centreringspræcision.

2.  Forbedret styrke: Både den samlede vægtykkelse og strukturelle stivhed er blevet omfattende forstærket; følgelig overstiger dens nominelle bærende drejningsmoment det for standard letvægts Z7A-modellen.

3.  Primære applikationer: Primært designet til at låse hule aksler i gearreduktionsgear og sikring af tunge komponenter i store transmissionssystemer, det bruges i vid udstrækning i komplette sæt af tungt industrielt udstyr på tværs af sektorer såsom metallurgi, minedrift, havnedrift og vindkraftproduktion.

Træthed og slagfasthed

Type Z7B-låsekonstruktionen anvender en fuldt stiv friktionstransmissionsstruktur. Ved design undgår den i sagens natur de almindelige faldgruber forbundet med elastiske komponenter - specifikt risikoen for ældning og efterfølgende svigt - hvilket gør den ideel til de skiftende driftsforhold, der er typiske for stålværker, miner og havnefaciliteter.

1.  Eliminering af elastiske svagheder: Den overvinder de iboende mangler ved almindelige elastiske koblingskomponenter – såsom modtagelighed for ældning og træthedsfejl – ved at stole på stive tilspidsede overflader til at overføre drejningsmoment. Som følge heraf er den immun over for den præstationsforringelse, der ofte forårsages af elastisk henfald.

2.  Tilpasning til krævende forhold: Den er konstrueret til at modstå hyppige start-stop-cyklusser, stødbelastninger som følge af vendinger frem og tilbage og kontinuerlig, kraftig drift døgnet rundt, hvilket viser enestående tolerance for vekslende belastninger.

3.  Exceptionel holdbarhed: Selv under langvarige og gentagne stødbelastninger forbliver samlingen fri for at løsne sig, glide eller forringe momentet. Den er i stand til uafbrudt, kontinuerlig drift hele året, og dens holdbarhed overgår langt den for konventionelle koblingskomponenter.

Felttilpasningsevne

Samlingen giver rigelig tolerance for installationsfejl, hvilket stiller mindre strenge krav til arbejdsemnernes bearbejdningspræcision. Denne funktion adresserer og løser specifikt de udfordrende monteringsproblemer, man ofte støder på, når man arbejder med ældre udstyr, hvor akseloverflader kan have lidt slid eller beskadigelse.

1.  Høj tolerance for tilpasningsvariationer: Den udviser en stærk kapacitet til at imødekomme variationer i pasformstolerancerne mellem akslen og navet. Denne evne giver mulighed for lavere præcisionsstandarder under den indledende bearbejdning af emner, og reducerer derved de samlede omkostninger forbundet med præcisionsbearbejdning af komponenter.

2. Type Z7B-låseenhed kompenserer for defekter i ældende udstyr – såsom slid på akseloverfladen, let oval deformation og for stor pasform – og eliminerer derved transmissionsslør uden behov for at udskifte hele aksel- og navsamlingen, hvilket muliggør en omkostningseffektiv eftermontering.

3. Monteringspositionen er frit justerbar og kræver ingen præcis datumpositionering, hvilket effektivt reducerer kompleksiteten af ​​eftermontering på stedet for ældre udstyr.

Strukturel sikkerhedsydelse

Ved at udnytte en lukket, integreret spændestruktur løser Type Z7B-låsekonstruktionen adskillige sikkerhedsrisici forbundet med traditionelle parallelle nøgleforbindelser, hvilket sikrer stabil og pålidelig låseydelse selv under barske driftsforhold.

1. Det eliminerer almindelige fejlrisici forbundet med traditionelle parallelle nøgler – såsom slitage, brud, aksial forskydning og transmissionsbeslag – og øger derved sikkerhedsredundansen ved udstyrsoperationer.

2. Den integrerede struktur fordeler belastninger ensartet, hvilket forhindrer lokaliserede spændingskoncentrationer; som følge heraf er samlingen meget modstandsdygtig over for komponentforskydning, løsrivelse eller brud under drift.

3. Den opretholder en sikker lås under svære forhold – inklusive kraftige stødbelastninger, høje temperaturer, støvede omgivelser og intense vibrationer – og forhindrer derved udstyrsskade og produktionssikkerhedshændelser forårsaget af pludselige transmissionsfejl og øger i sidste ende den overordnede sikkerhedsfaktor for maskineriet.

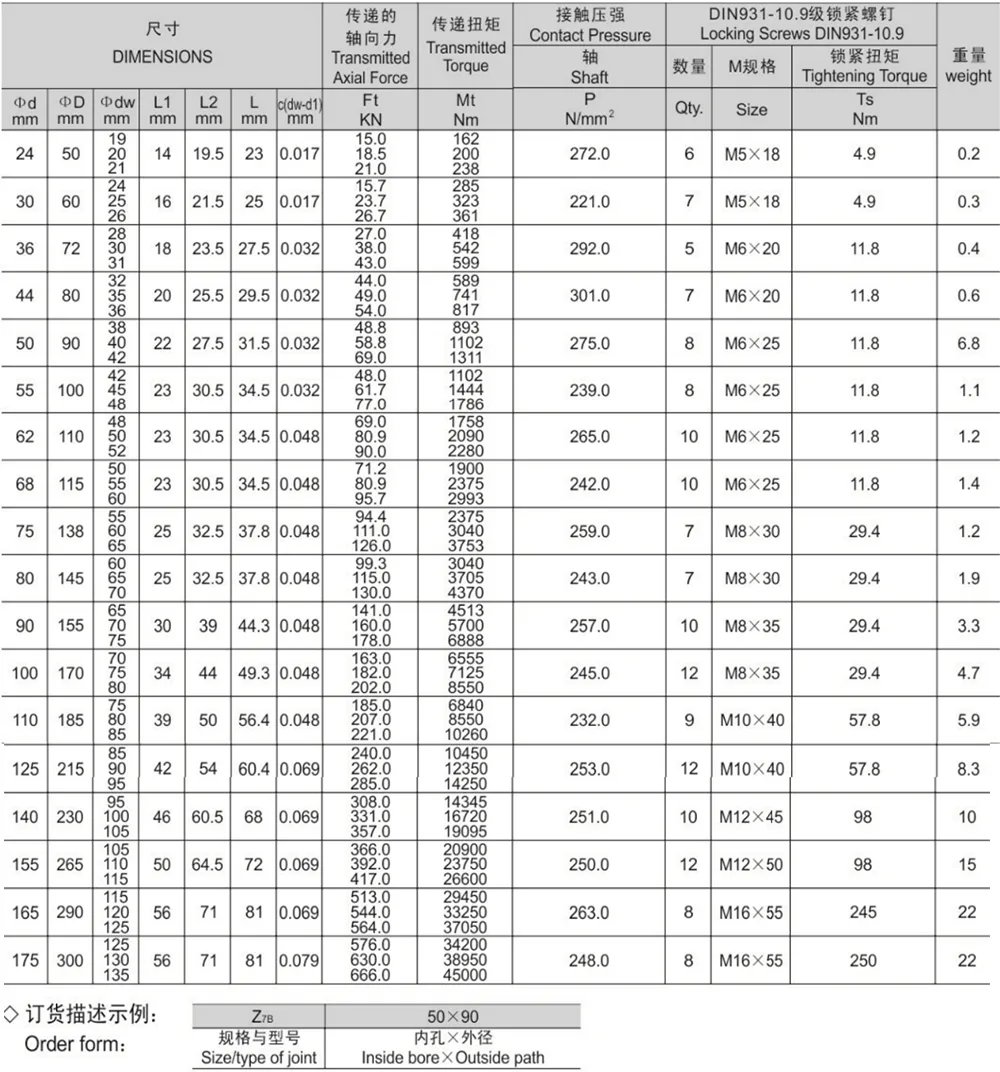

Grundlæggende specifikationer

Type Z7B låsekonstruktion fås i en omfattende serie af grundlæggende dimensioner og parametre. For produktvalg henvises til Z7B-låsesamlingens grundlæggende dimensioner og parametre for at bestemme den passende model baseret på akseldiameteren, nominelt drejningsmoment og tilgængelig installationsplads.
